申请日2015.01.27
公开(公告)日2015.07.22
IPC分类号C02F3/08
摘要
一种无动力生物转盘用污水处理系统，包括功能池、至少一级生物转盘动力装置以及储水槽，所述每级生物转盘动力装置包括水槽、设置于水槽内的生物转盘组件，所述生物转盘组件的转轴上围绕轴心设置有至少4根辐射状支撑杆，支撑杆顶端连接有盛水容器，所述每一级生物转盘动力装置前功能池内设置有提升泵，提升泵连接进水管，进水管出水口正对支撑杆顶端的盛水容器，生物转盘动力装置后方还设置有储水槽，储水槽与生物转盘动力装置的水槽溢流管连通，储水槽设置有回流管和出水管，回流管连通功能池，回流管上设置有流量计、操控蝶阀。占地面积小，防堵，能耗较低，并且结构简单，实现势能回收循环利用。
权利要求书
1.一种无动力生物转盘用污水处理系统，其特征在于包括功能池、至少一级生物转盘动力装置以及储水槽，所述每级生物转盘动力装置包括水槽、设置于水槽内的生物转盘组件，所述生物转盘组件的转轴上围绕轴心设置有至少4根辐射状支撑杆，支撑杆顶端连接有盛水容器，功能池内设置有提升泵，提升泵连接进水管，进水管出水口正对支撑杆顶端的盛水容器，生物转盘动力装置后方还设置有储水槽，储水槽与生物转盘动力装置的水槽溢流管连通，储水槽设置有回流管和出水管，回流管连通功能池。
2.根据权利要求1所述的一种无动力生物转盘用污水处理系统，其特征在于回流管上设置有流量计、操控蝶阀。
3.根据权利要求1所述的一种无动力生物转盘用污水处理系统，其特征在于回流管上设置有单向止回阀。
4.根据权利要求1所述的一种无动力生物转盘用污水处理系统，其特征在于所述生物转盘动力装置设置高度逐级递减。
说明书
一种无动力生物转盘用污水处理系统
技术领域
本实用新型涉及污水处理领域，尤其涉及一种生物转盘处理系统。
背景技术
生物转盘是生物膜法生化污水的一种设备，由于其占地小，运行费用低等优点在欧美、日本等国家的应用较为普遍。
生物转盘的核心技术是承重轴上装满了填料旋转，填料约40%浸在水中，约60%暴露在空气中，填料上的生物膜主要在水下吸附新的有机物，在空气中吸收新陈代谢所需氧气，这样旋转来维持生物膜的新陈代谢，使污水得到净化。
现有技术一般采用电机驱动生物转盘旋转，使得能耗较大，重新启动伤减速机，链条或齿轮维护频率高、费用大，有待改进。
发明内容
本实用新型针对现有技术的不足，实用新型了一种结构简单实用的无动力生物转盘用处理系统。

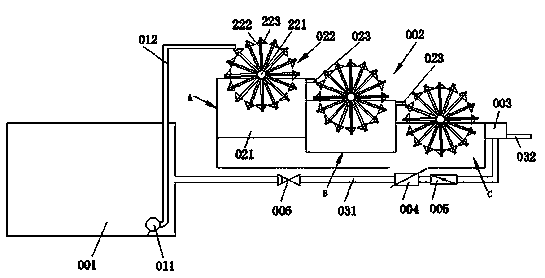

为实现本实用新型目的，提供了以下技术方案：一种无动力生物转盘用污水处理系统，其特征在于包括功能池、至少一级生物转盘动力装置以及储水槽，所述每级生物转盘动力装置包括水槽、设置于水槽内的生物转盘组件，所述生物转盘组件的转轴上围绕轴心设置有至少4根辐射状支撑杆，支撑杆顶端连接有盛水容器，所述每一级生物转盘动力装置前功能池内设置有提升泵，提升泵连接进水管，进水管出水口正对支撑杆顶端的盛水容器，生物转盘动力装置后方还设置有储水槽，储水槽与生物转盘动力装置的水槽溢流管连通，储水槽设置有回流管和出水管，回流管连通功能池。
作为优选，回流管上设置有流量计、操控蝶阀。
作为优选，回流管上设置有单向止回阀。
作为优选，所述生物转盘动力装置设置高度逐级递减。
本实用新型有益效果：占地面积小，防堵，能耗较低，并且结构简单，实现势能回收循环利用的高效无动力生物转盘用处理系统。
