申请日2015.03.02
公开(公告)日2015.05.13
IPC分类号C02F9/14
摘要
本发明提供了一种根据循环式生物学处理的下水、废水处理装置，属于废水处理装置技术领域。本发明对在流量调节槽中进行下水处理时发生的很难分解的油脂成分进行了事先分离，根据第一CBT反应槽组合的泥土活性化，诱导脱氮微生物的繁殖，同时在第二CBT反应槽的泡起阶段对磷过量的泥土进行输送，在下水、废水内的有机物和氮的比率较低的环境中也可以均衡地去除氮和磷。对第一CBT反应槽进行区分安装,通过第二CBT反应槽内的活性泥土，缩短微生物的存活和活动时间,减少水力学的停留时间，通过与漩涡轮泵连接的散气管，在空气供给时，可以在坏气条件和好气条件下自动运行，去除有机物和磷，防止污泥膨胀现象,使因微生物带来的压力最小化。

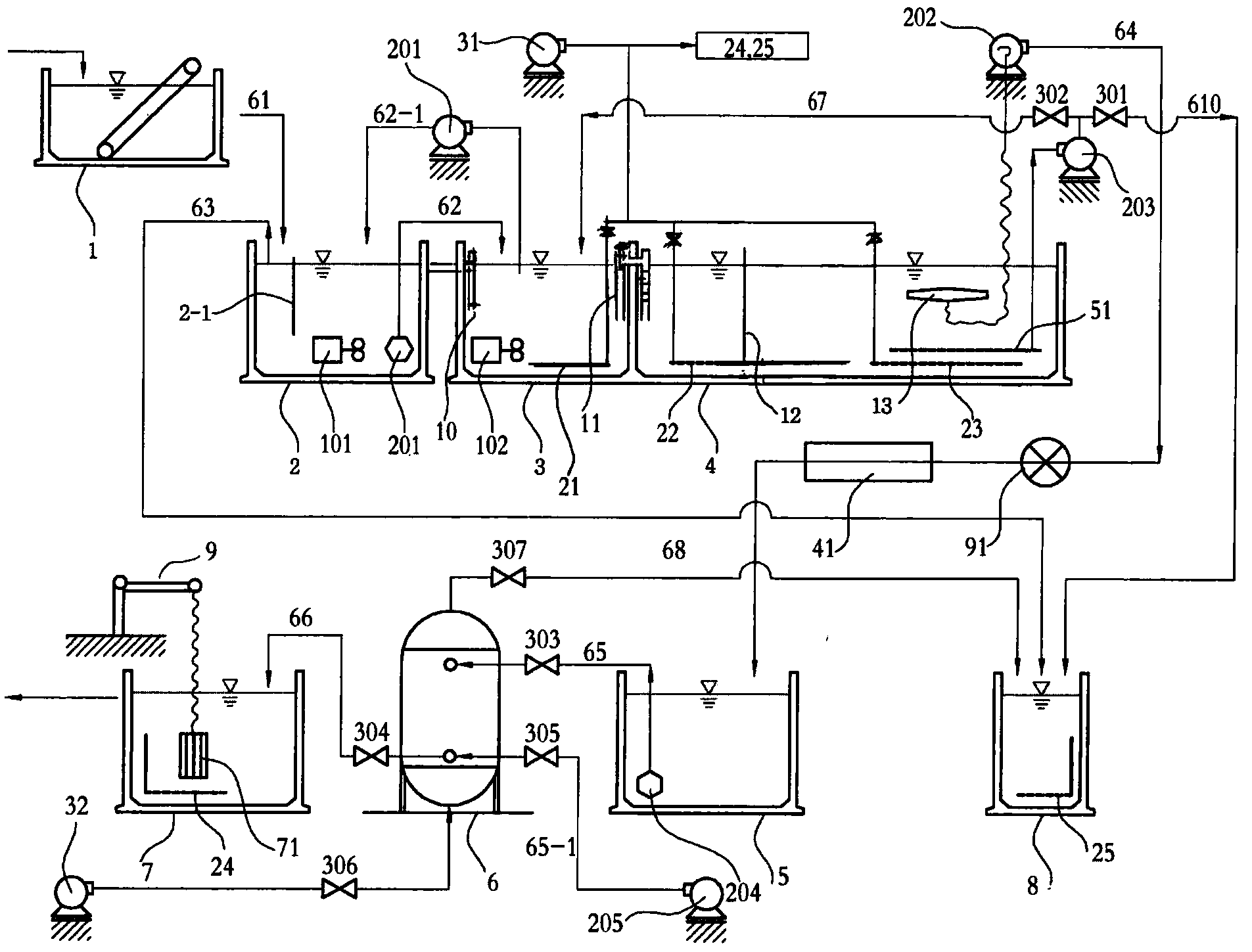

摘要附图
权利要求书
1.一种根据循环式生物学处理的下水、废水处理装置，包括：精华槽(1)、流量调 节槽(2)、第一CBT反应槽(3)、第二CBT反应槽(4)、处理水储存槽(5)、纤维过滤装置 (6)、杀菌消毒槽(7)、泥土蓄水槽(8)、定量注入装置(11)、处理水排出装置(13)、第 一散气管(21)、第二散气管(22)、第三散气管(23)、第四散气管(24)、第五散 气管(25)、一号漩涡轮泵(31)、药品投入装置(41)、泥土排出装置(51)、一号配送管 (61)、二号配送管(62)、三号配送管(63)、四号配送管(64)、五号配送管(65)、六号配 送管(66)、七号配送管(67)、八号配送管(68)、十号配送管(610)、浸泡型紫外线消毒 装置(71)、二号移送泵(202)、三号移送泵(203)和四号移送泵(204)，其特征在 于，有原水流入的精华槽(1)通过一号配送管(61)与流量调节槽(2)相连通,流量调节 槽(2)与第一CBT反应槽(3)之间由二号配送管(62)相连通，第一CBT反应槽(3)和第二CBT 反应槽(4)之间由定量注入装置(11)相连通，第二CBT反应槽(4)内安装有排出上层水的 处理水排出装置(13)和泥土排出装置(51)，处理水排出装置(13)和处理水储存槽(5)之 间由四号配送管(64)相连通，四号配送管(64)上依次串接有二号移送泵(202)和在处 理水中供给药品投入装置(41)，处理水储存槽(5)内设有四号移送泵(204)，五号配 送管(65)的一端与四号移送泵(204)的出水口相连接，五号配送管(65)的另一端与纤 维过滤装置(6)相连接，纤维过滤装置(6)和杀菌消毒槽(7)之间由六号配送管(66)相连 通，杀菌消毒槽(7)内设有浸泡型紫外线消毒装置(71)，第一CBT反应槽(3)内设有第一 散气管(21)，第二CBT反应槽(4)内设有第二散气管(22)和第三散气管(23)，杀菌 消毒槽(7)内设有第四散气管(24)，泥土蓄水槽(8)内设有第五散气管(25)，一号漩 涡轮泵(31)分别与第一散气管(21)、第二散气管(22)、第三散气管(23)、第四散 气管(24)、第五散气管(25)相连通，流量调节槽(2)和泥土蓄水槽(8)之间由三号配 送管(63)相连通，纤维过滤槽(6)和泥土蓄水槽(8)之间由八号配送管(68)相连通，三号 移送泵(203)的入口端与第二CBT反应槽(4)内的泥土排出装置(51)相连通，七号配送 管(67)的一端与三号移送泵(203)的出口端相连通，七号配送管(67)的另一端与第一 CBT反应槽(3)相连通，十号配送管(610)的一端与三号移送泵(203)的出口端相连通， 十号配送管(610)的另一端与泥土蓄水槽(8)相连通。
2.根据权利要求1所述的根据循环式生物学处理的下水、废水处理装置，其特征 在于，根据循环式生物学处理的下水、废水处理装置还包括隔板(2-1)、输送管(62-1) 和一号移送泵(201)，所述隔板(2-1)安装在流量调节槽(2)的入口侧，在第二CBT反应 槽(3)和流量调节槽(2)之间设置有输送管(62-1)，输送管(62-1)上串接有一号移送泵 (201)。
3.根据权利要求2所述的根据循环式生物学处理的下水、废水处理装置，其特征 在于，所述定量注入装置(11)包括H形管(11-1)、开关(81)和流速控制板(84)，所述 H形管(11-1)跨在第一CBT反应槽(3)和第二CBT反应槽(4)之间，H形管(11-1)上的入口 一侧的管(82)设置在第一CBT反应槽(3)内，H形管(11-1)的出口一侧的管(83)设置 在第二CBT反应槽(4)内，开关(81)安装在入口一侧的管(82)的上部，出口一侧的管 (83)内柱面两侧交互固定安装有流速控制板(84)。
4.根据权利要求3所述的根据循环式生物学处理的下水、废水处理装置，其特征 在于，根据循环式生物学处理的下水、废水处理装置还包括原水稳定化装置(12)， 所述原水稳定化装置(12)安装在第二CBT反应槽(4)内出口一侧的管(83)的出口处。
5.根据权利要求4所述的根据循环式生物学处理的下水、废水处理装置，其特征 在于，根据循环式生物学处理的下水、废水处理装置还包括一号水中搅拌机(101)和二 号水中搅拌机(102)，所述水中搅拌机(101)设置在流量调节槽(2)内，二号水中搅拌机 (102)设置在第二CBT反应槽(4)内。
6.根据权利要求5所述的根据循环式生物学处理的下水、废水处理装置，其特征 在于，根据循环式生物学处理的下水、废水处理装置还包括卷扬机(9)，所述卷扬机 (9)的缆绳与杀菌消毒槽(7)内的浸泡型紫外线消毒装置(71)相连接。
7.根据权利要求6所述的根据循环式生物学处理的下水、废水处理装置，其特征 在于，根据循环式生物学处理的下水、废水处理装置还包括逆洗涤水流入管(65-1)和 五号移送泵(205)，所述逆洗涤水流入管(65-1)的一端与纤维过滤装置(6)的下部相连 通，逆洗涤水流入管(65-1)的另一端与五号移送泵(205)相连通。
8.根据权利要求7所述的根据循环式生物学处理的下水、废水处理装置，其特征 在于，根据循环式生物学处理的下水、废水处理装置还包括溢流管10，所述溢流管10 安装在第一CBT反应槽(3)上。
说明书
根据循环式生物学处理的下水、废水处理装置
技术领域
本发明涉及一种根据循环式生物学处理(Cyclic Biological Treatment-CBT)的下水、 废水处理装置，属于下水、废水处理装置技术领域。
背景技术
因产业的急速发展和人口的增加，导致环境污染特别是水质污染十分严重。河流、 湖泊的主要污染源营养盐类氮和磷的流入量不断增加，自来水源出现了被污染的现象。
过去大部分的下水处理场采用标准活性泥土方法，对下水、废水进行处理。标准活 性泥土方法在复合变动较大时很难进行处理，去除有机污水、废水中的营养盐类氮(N) 和磷(P)时效率较低。为了提供有机污染物和营养盐类氮(N)和磷(P)的去除效率，曾开 发过多种生物学的高度处理方法,在去除污水废水中的营养盐类氮(N)和磷(P)的生物学 处理方法中，得到广泛使用的水处理方法包括连续分批式生物学水处理方法(Sequencing Batch Reactor;SBR)。
上述SBR方法是将一个生物反应槽按照时间段进行区分，进行好气状态,坏气状态 和无氧气状态的运营，这种设施更加简单经济,SBR方法的水处理中泥土的输送不多， 流入水内的微生物不需要适应时间，在排出的处理水中与活性泥土一起流出，但为预防 处理水污染，需要上层水移送机(DECANTER)等装置，这会引发水处理设施需要更多土地 以及设施维修保养的经费增多等问题。此外，为维持各工程所需的时间，通过生物反应 槽流入的原水的流入量需要维持在一定的水平，这也是该方法的一个缺点。
为改善上述这样的问题，出现了许多对SBR方法进行改善的现有技术，例如韩国注 册专利号10-0453479的精华槽(1),流量调节槽(2),A-SBR前反应槽(3-1),A-SBR主反 应槽(3-2)和防水槽(3-3)组成的A-SBR反应槽(3)。通过上清液流出装置(3-4),上向流 过滤装置(4),从上向流过滤装置(4)向ALUM,NAOH和Polymer进行移送的药液槽(4-1), 以及杀菌和消毒的光触媒装置(5),中水蓄水槽(6)和上述A-SBR反应槽(3)内的微生物活 性和提高脱硝效率的微生物活性化槽(7)，以及在上述A-SBR反应槽(3)中生成的剩余泥 土进行处理的泥土蓄水槽(8)，以这些为特征的去除污水、废水中氮和磷的A-SBR装置。 还有例如韩国注册专利号为10-1205776的，根据流入流量进行可变控制的水处理方法和 多阶段SBR水处理装置。以及韩国注册专利号为10-1218082的，接受流入水的，为进行 水处理工程所使用的反应槽;还有在上述反应槽中进行供给的，接受流入水的流量调节 槽;和具有上述流量调节槽和反应槽连动的流入通路，在规定的流入水流量内通过上述 反应槽流入,超过上述规定的流量时，为通过上述流量调节槽流入的流入水的分配装 置,上述流入水分配装置通过上述流入通路形成的管，根据单元和上述反应槽的水位运 行的，具备对通过上述反应槽流入的流入水的流量进行调节的浮力单元，连续流入式的 SBR水处理装置也曾出现过。
上述现有技术是适合中型或大规模水处理的SBR水处理装置,不适合污水、废水或 下水等的流入量较少或流入量变化较小的水处理设施,此外因泥土的堆积排出的处理水 中活性泥土也一同流出，具有处理水污染的忧虑，为此必须安装一定的装置，在设施的 维修保养等方面仍旧会出现经费上的问题。
发明内容
本发明的目的是为解决现有技术存在的问题，对原水(流入水)定量供给装置的安 装和废弃槽与循环式生物学的处理槽各自进行安装，减少因循环式生物学的处理槽内的 活性泥土的微生物存活和活动时间，减少水力学的停留时间而提供一种根据循环式生 物学处理的下水、废水处理装置。
本发明的目的是通过以下技术方案实现的：
一种根据循环式生物学处理的下、废水处理装置，包括：精华槽、流量调节槽、第 一CBT反应槽、第二CBT反应槽、处理水储存槽、纤维过滤装置、防水槽、泥土蓄水槽、 定量注入装置、处理水排出装置、第一散气管、第二散气管、第三散气管、第四散气 管、第五散气管、一号漩涡轮泵、药品投入装置、泥土排出装置、一号配送管、二号配 送管、三号配送管、四号配送管、五号配送管、六号配送管、七号配送管、八号配送 管、十号配送管、浸泡型紫外线消毒装置、二号移送泵和四号移送泵，有原水(流入水) 流入的精华槽通过一号配送管与流量调节槽相连通,流量调节槽与第一CBT反应槽之间 由二号配送管相连通，第一CBT反应槽和第二CBT反应槽之间由定量注入装置相连通，第 二CBT反应槽内安装有排出上层水的处理水排出装置和泥土排出装置，处理水排出装置 和处理水储存槽之间由四号配送管相连通，四号配送管上依次串接有二号移送泵和在处 理水中供给药品投入装置，处理水储存槽内设有四号移送泵，五号配送管的一端与四号 移送泵的出水口相连接，五号配送管的另一端与纤维过滤装置相连接，纤维过滤装置和 杀菌消毒槽之间由六号配送管相连通，杀菌消毒槽内设有浸泡型紫外线消毒装置，第一 CBT反应槽内设有第一散气管，第二CBT反应槽内设有第二散气管和第三散气管，杀菌消 毒槽内设有第四散气管，泥土蓄水槽内设有第五散气管，一号漩涡轮泵分别与第一散气 管、第二散气管、第三散气管、第四散气管、第五散气管相连通，流量调节槽和泥土蓄 水槽之间由三号配送管相连通，纤维过滤槽和泥土蓄水槽之间由八号配送管相连通，三 号移送泵的入口端与第二CBT反应槽内的泥土排出装置相连通，七号配送管的一端与三 号移送泵的出口端相连通，七号配送管的另一端与第一CBT反应槽相连通，十号配送管 的一端与三号移送泵的出口端相连通，十号配送管的另一端与泥土蓄水槽相连通。
另外，还包括隔板、输送管和一号移送泵，所述隔板安装在流量调节槽的入口侧， 从而使油水分离,在第二CBT反应槽和流量调节槽之间设置有输送管，输送管上串接有 一号移送泵，用以运送原水。
另外，所述定量注入装置包括H形管、开关和流速控制板，所述H形管跨在第一CBT 反应槽和第二CBT反应槽之间，H形管上的入口一侧的管设置在第一CBT反应槽内，H形 管的出口一侧的管设置在第二CBT反应槽内，开关安装在入口一侧的管的上部，出口一 侧的管内柱面两侧交互固定安装有流速控制板。
另外，还包括原水稳定化装置，所述原水稳定化装置安装在第二CBT反应槽内出口 一侧的管的出口处。
另外，还包括一号水中搅拌机和二号水中搅拌机，所述水中搅拌机设置在流量调节 槽内，二号水中搅拌机设置在第二CBT反应槽内。
另外，还包括卷扬机，所述卷扬机的缆绳与杀菌消毒槽内的浸泡型紫外线消毒装置 相连接。
另外，还包括逆洗涤水流入管和五号移送泵，所述逆洗涤水流入管的一端与纤维过 滤装置的下部相连通，逆洗涤水流入管的另一端与五号移送泵相连通。
另外，还包括溢流管，所述溢流管安装在第一CBT反应槽上。
本发明对在流量调节槽中进行下水处理时发生的很难分解的油脂成分进行了事先分 离，提高了下水处理的效率，根据第一CBT反应槽(废弃槽)组合的泥土活性化，诱导脱 氮微生物的繁殖，具有有效去除氮的效果，同时在主生物反应槽第二CBT反应槽的泡起 阶段对磷过量的泥土进行输送，在下水、废水内的有机物和氮的比率较低的环境中也可 以均衡地去除氮和磷，可以获得较高的处理效果。
此外，对第一CBT反应槽(废弃槽)进行区分安装,通过主生物反应槽第二CBT反应槽 内的活性泥土，缩短微生物的存活和活动时间,减少水力学的停留时间，所需的安装土 地较小。通过与漩涡轮泵连接的散气管，在空气供给时，可以在不利于微生物存活条件 和有利于微生物存活条件下自动运行，去除有机物和磷，防止bulking(污泥膨胀)现 象,使因微生物带来的压力最小化。
