申请日2015.03.03
公开(公告)日2015.07.01
IPC分类号C02F1/12
摘要
本发明揭示了一种工业废水干化方法及系统，其通过将工业废水泵送至高处，由废水喷淋装置自上而下喷淋废水形成废水喷淋流线;然后通过风机将常温空气以低速吹拂废水喷淋流线，使废水中的水分蒸发并被空气带走;在废水喷淋装置的底部设置承接槽，喷淋后的废水落入槽中后，被循环泵送至高处进行再次喷淋;如此反复，直至工业废水被风干或浓缩。本发明无需外热源，以较低的运行成本实现了工业废水的干化，且由于所用干化介质为常温空气，不会对热敏性物质产生不良影响，风干后析出的固体或浓缩液可以综合利用，既解决了环保问题，又获得可观的经济效益。

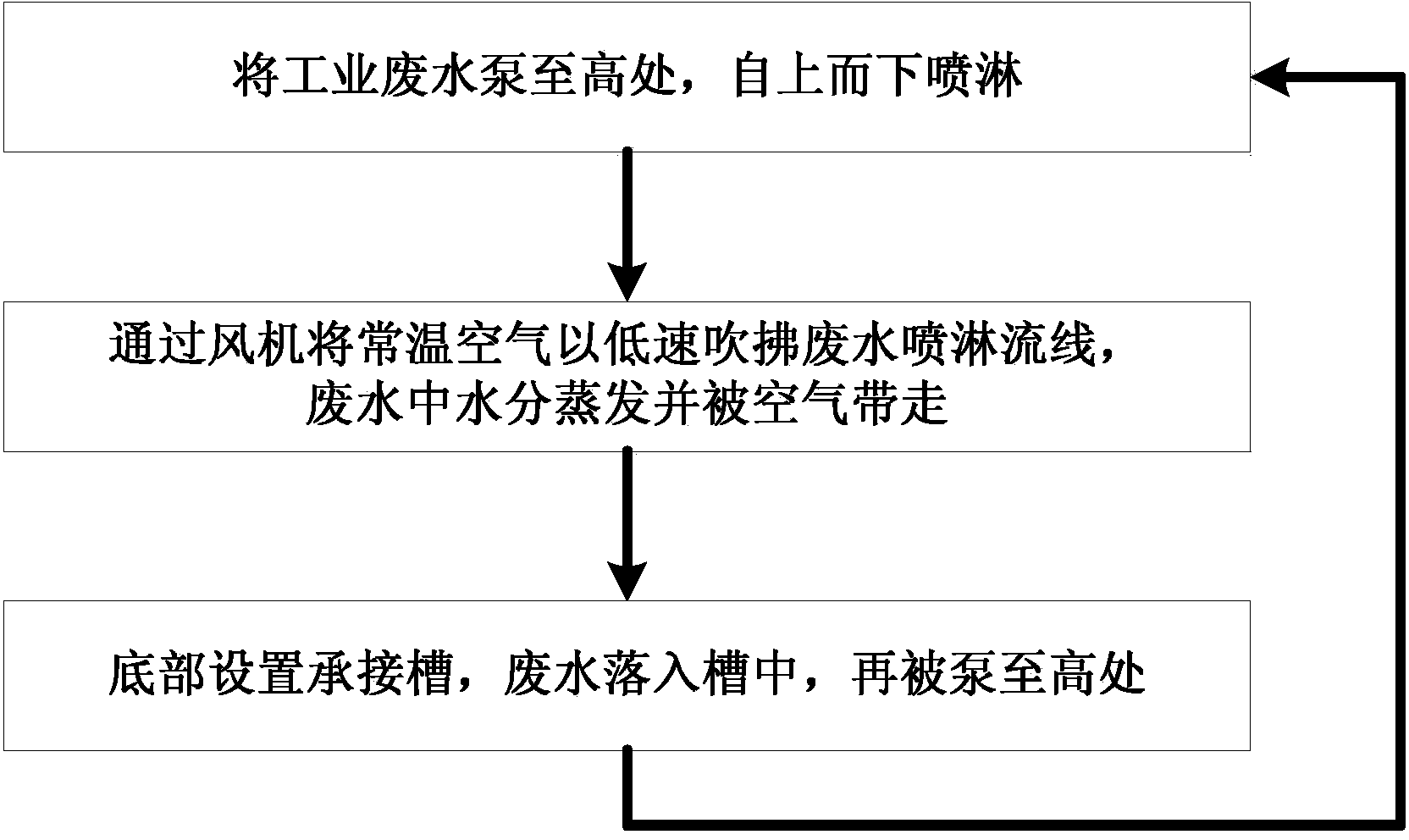

摘要附图
权利要求书
1.一种工业废水干化方法，其特征在于包括以下步骤：
S1，将工业废水泵送至高处，自上而下喷淋;
S2，通过风机将常温空气以低速吹拂废水喷淋流线，使废水中的水分 蒸发并被空气带走;
S3，喷淋后的废水落入承接槽中，再次被泵送至高处进行喷淋;如此 反复，直至工业废水被风干或浓缩;
S4，吸收了工业废水水分的空气经过净化处理后再排放。
2.根据权利要求1所述的工业废水干化方法，其特征在于：所述S1中 喷淋采用滴液成线方式，液线直径在1mm～5mm之间，液线之间间距 2～25mm。
3.根据权利要求1所述的工业废水干化方法，其特征在于：所述S2中 常温空气吹拂废水喷淋流线的方向选自与喷淋流线相垂直的方向、同向或 逆向，常温空气吹拂喷淋流线后的流速为1～8m/s。
4.根据权利要求1所述的工业废水干化方法，其特征在于：所述S2中 常温空气经过净化后吹拂工业废水，以保证工业废水中水分蒸发后所形成 固体的纯度。
5.根据权利要求1所述的工业废水干化方法，其特征在于：所述S2中 通过旋转风机的方向，保证吹拂过程中风机风向与自然风向一致。
6.根据权利要求1所述的工业废水干化方法，其特征在于：所述工业废 水在反复泵送至喷淋的过程中还包括利用太阳能或工厂余热对工业废水进 行加热。
7.根据权利要求1所述的工业废水干化方法，其特征在于：还包括选择 性地对工业废水经过风干浓缩后，再用热干化装置将浓缩液蒸发结晶的处 理步骤。
8.一种工业废水干化系统，其特征在于，包括：进风净化装置，废水 喷淋装置，风机及风道，设置于废水喷淋装置下方承接喷淋回落废水的废 水承接槽，固液分离装置，废水循环分配泵以及排风净化装置;所述进风 净化装置用于净化常温空气，所述喷淋装置用于对工业废水进行喷淋，所 述风机用于将净化后的常温空气沿风道以低速垂直方向吹拂废水喷淋流 线，所述固液分离装置用于将工业废水风干后析出的固体进行分离排出; 所述废水循环分配泵用于将所述工业废水泵送至顶部的所述废水喷淋装置 中，所述排风净化装置用于将吹拂喷淋的废水后的空气净化处理后进行排 放。
9.根据权利要求8所述的工业废水干化系统，其特征在于：还包括利用 工业余热对所述工业废水进行加热的废水加热装置，所述废水加热装置与 所述废水循环分配泵通过管路连接。
10.根据权利要求8所述的工业废水干化系统，其特征在于：还包括对 废水进行加热的太阳能集热器。
说明书
一种工业废水干化方法及系统
技术领域
本发明涉及一种工业废水干化处理的方法及系统，特别涉及一种含盐 工业废水以常温低速风干、结晶的方法及系统。
背景技术
随着中国工业化进程的加速，工业废水量不断增加，目前对各种工业 废水的处理技术也层出不穷，有些企业对废水的处理也投入了大量的财力 和设备，大大降低了废水对环境的影响。然而对于有些废水的处理，由于 处理成本较高，处理设备复杂，或是处理效果不佳等原因，并未得到十分 广泛的应用。特别是含盐工业废水很难采用生化方法处理，常采用加热方 法进行蒸发结晶，人们研究出多种方法、设备以提高热效率、蒸发速度， 比如利用多效蒸发系统、机械式蒸汽再压缩(MVR)系统。但是，热干化 技术路线的能耗终究是比较高的，能源成本一直居高不下，成为工业废水 干化的拦路虎。
在此背景下，一些技术人员在热干化基础上，充分利用了太阳能、余 热以及风能，如专利申请号为201310126966.5、名称为一种利用空气对含 盐水进行蒸发处理的多级蒸发塔的中国专利所揭示的对含盐水的蒸发处理 中，需要对盐水、空气进行加热，再经过多级蒸发，这种设计比单纯的热 干化技术有所进步，可以降低能耗。但由于必需要对盐水、空气进行加热， 这导致处理过程能耗还是较大，且一些热敏性盐无法再利用。
工业废水低成本、高效率干化成为污水处理领域一个重大问题，干化 后所产生固体物的充分利用也是个难题。
发明内容
本发明的目的在于提供一种低成本的工业废水干化方法及系统，其采 用废水喷淋和常温空气干化相结合的方式，以快速、低成本地实现工业废 水的蒸发结晶，达到预期的风干效果，常温风干所得到的固体或浓缩液更 能被充分利用。
为实现上述发明目的，本发明提出一种工业废水干化方法，其包括以 下步骤：
S1，将工业废水泵送至高处，自上而下喷淋;
S2，通过风机将常温空气以低速吹拂废水喷淋流线，使废水中的水分 蒸发并被空气带走;
S3，喷淋后的废水落入承接槽中，再次被泵送至高处进行喷淋;如此 反复，直至工业废水被风干或浓缩;
S4，吸收了工业废水水分的空气经过净化处理后再排放。
优选地，所述S1中喷淋采用滴液成线方式，液线直径在1mm～5mm之 间，液线之间间距2～25mm。
优选地，所述S2中常温空气吹拂废水喷淋流线的方向选自与喷淋流线 相垂直的方向、同向或逆向，常温空气吹拂喷淋流线后的流速为1～8m/s。
优选地，所述S2中常温空气经过净化后吹拂工业废水，以保证工业废 水中水分蒸发后所形成固体的纯度。
优选地，所述S2中通过旋转风机的方向，保证吹拂过程中风机风向与 自然风向一致。
优选地，所述工业废水在反复泵送至喷淋的过程中还包括利用太阳能 或工厂余热对工业废水进行加热。
优选地，还包括选择性地对工业废水经过风干浓缩后，再用热干化装 置将浓缩液蒸发结晶的处理步骤。
本发明还揭示了一种工业废水干化系统，包括：进风净化装置，废水 喷淋装置，风机及风道，设置于废水喷淋装置下方承接喷淋回落废水的废 水承接槽，固液分离装置，废水循环分配泵以及排风净化装置;所述进风 净化装置用于净化常温空气，所述喷淋装置用于对工业废水进行喷淋，所 述风机用于将净化后的常温空气沿风道以低速垂直方向吹拂废水喷淋流 线，所述固液分离装置用于将工业废水风干后析出的固体进行分离排出; 所述废水循环分配泵用于将所述工业废水泵送至顶部的所述废水喷淋装置 中，所述排风净化装置用于将吹拂喷淋的废水后的空气净化处理后进行排 放。
优选地，所述工业废水干化系统还包括利用工业余热对所述工业废水 进行加热的废水加热装置，所述废水加热装置与所述废水循环分配泵通过 管路连接。
优选地，所述工业废水干化系统还包括对废水进行加热的太阳能集热 器。
与现有技术相比，本发明的有益效果在于：本发明工业废水干化方法 及系统以较低的运行成本实现了工业废水的干化处理，且由于所用干化介 质为常温空气，不会对热敏性物质产生不良影响，风干后析出的固体或浓 缩液可以综合利用，既解决了环保问题，又获得可观的经济效益。
