申请日2015.01.27
公开(公告)日2016.10.05
IPC分类号C02F1/24
摘要
本发明涉及一种新型污水处理用气浮系统，它包括污水池、搅拌装置、涡凹机、刮渣装置和清水池，它们依次按顺序连接，在所述涡凹机和刮渣装置之间设有填料式溶气罐，所述搅拌装置、涡凹机和刮渣装置分别都与电气控制器相连，在所述涡凹机上设有第一排污口，在所述刮渣装置上设有第二排污口，所述刮渣装置包括射流器、溶气分流板和刮渣板，所述射流器设在刮渣装置底部，所述刮渣板设在刮渣装置顶部，所述溶气分流板设在射流器和刮渣板之间。本发明自动化运行，气、水传质效果好，溶气效率高，控制准确可靠，运行维修成本较低。
权利要求书

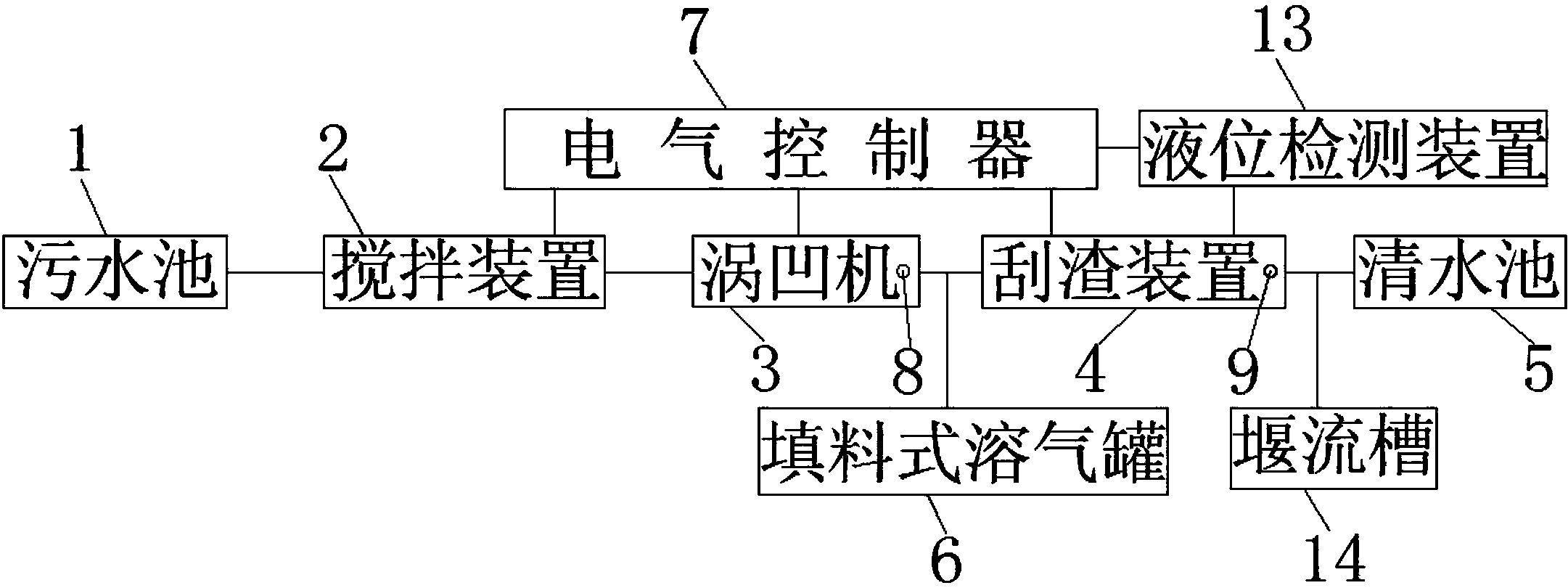

1.一种新型污水处理用气浮系统，其特征在于：它包括污水池(1)、搅拌装置(2)、涡凹机(3)、刮渣装置(4)和清水池(5)，它们依次按顺序连接，在所述涡凹机(3)和刮渣装置(4)之间设有填料式溶气罐(6)，所述搅拌装置(2)、涡凹机(3)和刮渣装置(4)分别都与电气控制器(7)相连，在所述涡凹机(3)上设有第一排污口(8)，在所述刮渣装置(4)上设有第二排污口(9)，所述刮渣装置(4)包括射流器(10)、溶气分流板(11)和刮渣板(12)，所述射流器(10)设在刮渣装置(4)底部，所述刮渣板(12)设在刮渣装置(4)顶部，所述溶气分流板(11)设在射流器(10)和刮渣板(12)之间。
2.根据权利要求1所述的新型污水处理用气浮系统，其特征在于：在所述刮渣装置(4)上部设有液位检测装置(13)。
3.根据权利要求1所述的新型污水处理用气浮系统，其特征在于：在所述刮渣装置(4)和清水池(5)之间设有堰流槽(14)。
4.根据权利要求2所述的新型污水处理用气浮系统，其特征在于：所述液位检测装置(13)与电气控制器(7)相连。
说明书
一种新型污水处理用气浮系统
技术领域
本发明涉及一种气浮系统，具体涉及一种双级气浮系统。
背景技术
目前，污水处理用气浮系统比较简单，其存在处理能力差，维修和运行成本高，整体耗氧量较高，溶气部分气、水接触面积小，气、水传质效果不理想，工作效率低，运行不够平稳，不能满足实际使用要求。
发明内容
发明目的：本发明的目的是为了克服现有技术中的不足，提供一种自动化运行，气、水传质效果好，溶气效率高，控制准确可靠，运行维修成本较低的新型污水处理用气浮系统。
技术方案：为了解决上述技术问题，本发明所述的一种新型污水处理用气浮系统，它包括污水池、搅拌装置、涡凹机、刮渣装置和清水池，它们依次按顺序连接，在所述涡凹机和刮渣装置之间设有填料式溶气罐，所述搅拌装置、涡凹机和刮渣装置分别都与电气控制器相连，在所述涡凹机上设有第一排污口，在所述刮渣装置上设有第二排污口，所述刮渣装置包括射流器、溶气分流板和刮渣板，所述射流器设在刮渣装置底部，所述刮渣板设在刮渣装置顶部，所述溶气分流板设在射流器和刮渣板之间。
在所述刮渣装置上部设有液位检测装置。
在所述刮渣装置和清水池之间设有堰流槽。
所述液位检测装置与电气控制器相连。
有益效果：本发明与现有技术相比，其显著优点是：本发明整体运行平稳可靠，采用电气控制器，使其整体自动化运行，提高工作效率，采用填料式溶气罐，大大增加了气、水接触面积，提高了气、水传质效果，从而使溶气效率达到97%以上，采用液位检测器，提高控制精度，采用溶气分流板，使溶气均匀，提高处理效果，本装置不易腐蚀，运行维修成本较低，符合实际使用要求。
