家禽养殖废水处理热水解消化系统

发布时间:2018-4-24 9:22:49  中国污水处理工程网

  申请日2015.01.27

  公开(公告)日2015.04.29

  IPC分类号C02F11/00; C02F103/20; C02F11/10

  摘要

  本发明涉及一种污水处理装置,具体为家禽养殖废水处理热水解消化系统,包括热水解消化池和污泥分离室,污泥分离室的顶部进口与热水解消化池的底部污泥排出口连接,污泥分离室底部有剩余污泥排出口,污泥分离室的上清液排出口与热交换器热源进口连接,热交换器的热源出口与后续上清液处理装置连接;热交换器的冷源进口为新污水入口,热交换器的新污水出口通过管道连接到热水解消化池的入水口;污泥分离室还包括污泥回流出口,污泥回流出口经过三通阀与热水解消化池连接。该系统对排出的上清液热量进行了回收利用,回流上层蓬松的絮状活性污泥,污泥温度没有大幅度降温,活性得到保障,该装置可以提高污泥热水解消化处理效率并节约资源。

  权利要求书

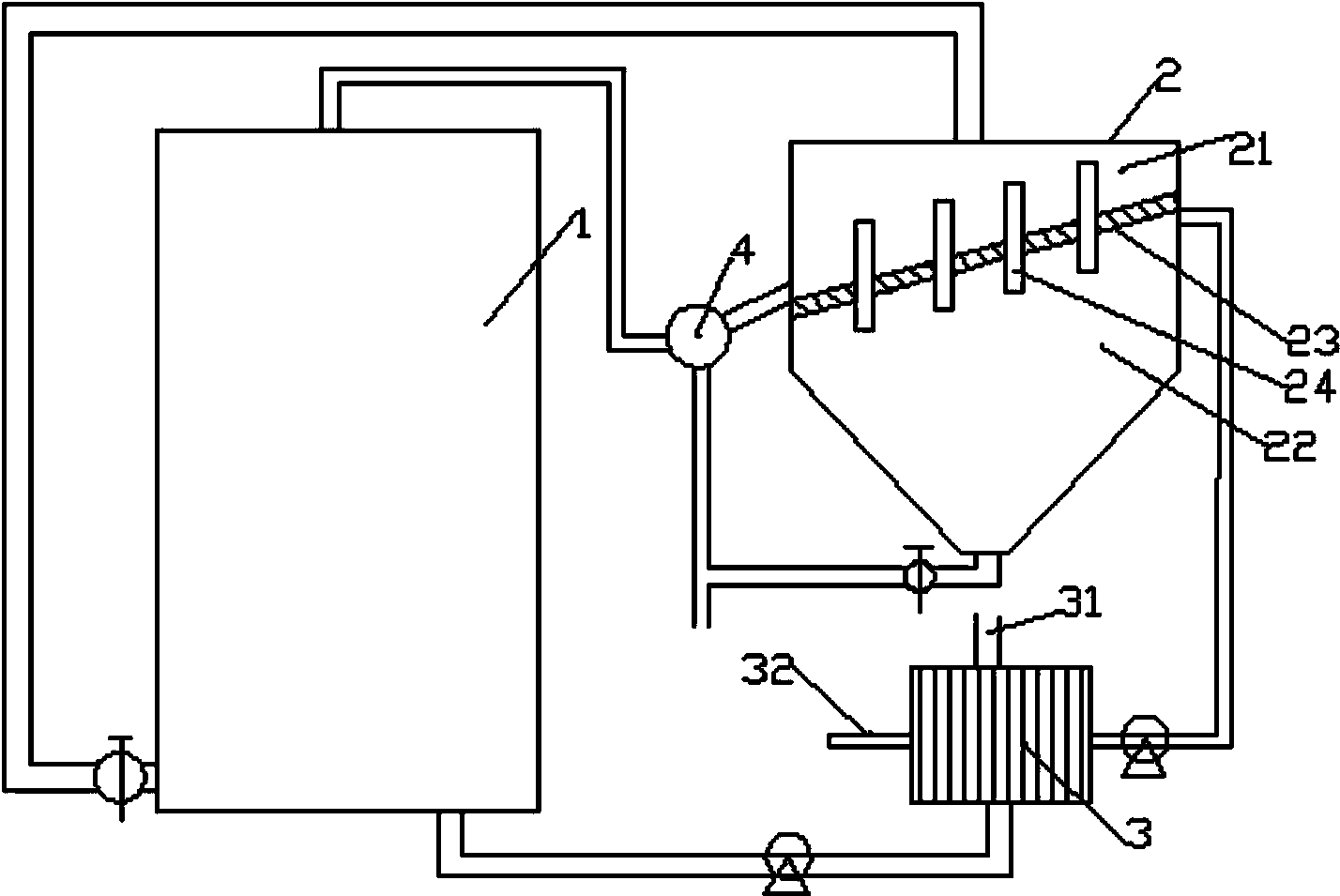

  1.家禽养殖废水处理热水解消化系统,包括热水解消化池(1)和污泥分离室(2),污泥分离室(2)的顶部进口与热水解消化池(1)的底部污泥排出口连接,污泥分离室(2)底部有剩余污泥排出口,其特征在于:污泥分离室(2) 的上清液排出口与热交换器(3)热源进口连接,热交换器(3)的热源出口(32) 与后续上清液处理装置连接;热交换器(3)的冷源进口(31)为新污水入口,热交换器(3)的新污水出口通过管道连接到热水解消化池(1)的入水口;污泥分离室(2)还包括污泥回流出口,污泥回流出口经过三通阀(4)与热水解消化池(1)连接。

  2.根据权利要求1所述的家禽养殖废水处理热水解消化系统,其特征在于:污泥分离室(2)包括上分离室(21)和下分离室(22),所述的上分离室(21) 和下分离室(22)之间有斜板(23)分隔开,所述的斜板(23)上安装有多个管道(24)将上分离室(21)和下分离室(22)连同,所述的污泥回流出口在斜板 (23)上方,所述的上清液排出口在斜板(23)下方。

  说明书

  家禽养殖废水处理热水解消化系统

  技术领域

  本发明涉及一种污水处理装置,具体为家禽养殖废水处理热水解消化系统。

  背景技术

  家禽养殖废水,量大,并且其中的有机物成分非常高,常用的技术中,对有机物降解效率比较慢,为提高处理效率,将污水的温度提高,这种处理方式需要消耗大量的能源,并且在污泥回流方面,回流沉淀后的污泥,容易结块并且温度在沉淀过程中降低,污泥活性也降低,降低了污水处理效率。

  发明内容

  针对上述技术问题,本发明提供一种即可以有效提高家禽养殖污水消化处理的效率,具体的技术方案为:

  家禽养殖废水处理热水解消化系统,包括热水解消化池和污泥分离室,污泥分离室的顶部进口与热水解消化池的底部污泥排出口连接,污泥分离室底部有剩余污泥排出口,污泥分离室的上清液排出口与热交换器热源进口连接,热交换器的热源出口与后续上清液处理装置连接;热交换器的冷源进口为新污水入口,热交换器的新污水出口通过管道连接到热水解消化池的入水口;污泥分离室还包括污泥回流出口,污泥回流出口经过三通阀与热水解消化池连接。

  污泥分离室包括上分离室和下分离室,所述的上分离室和下分离室之间有斜板分隔开,所述的斜板上安装有多个管道将上分离室和下分离室连同,所述的污泥回流出口在斜板上方,所述的上清液排出口在斜板下方。

  热水解消化池内的污泥从污泥排出口进入到污泥分离室的上分离室,经过初步沉淀,少量污泥沉淀在斜板上,通过污泥回流出口回流到热水解消化池内,大部分污水和污泥通过管道进入下分离室进一步进行沉淀分离,分离后的上清液从上清液排出口进入热交换器,利用上清液的热量对新污水进行初步加热,回收利用了上清液的热量。

  本发明提供的家禽养殖废水处理热水解消化系统,对排出的上清液热量进行了回收利用,并将污泥分离装置进行改进,回流上层蓬松的絮状活性污泥,污泥温度没有大幅度降温,活性得到保障,该装置可以提高污泥热水解消化处理效率 并节约资源。
