申请日2015.03.03
公开(公告)日2015.07.22
IPC分类号C02F1/12
摘要
本实用新型揭示了一种工业废水干化系统，其通过将工业废水泵送至高处，由废水喷淋装置自上而下喷淋废水形成废水喷淋流线;然后通过风机将常温空气以低速吹拂废水喷淋流线，使废水中的水分蒸发并被空气带走;在废水喷淋装置的底部设置承接槽，喷淋后的废水落入槽中后，被循环泵送至高处进行再次喷淋;如此反复，直至工业废水被风干或浓缩。本实用新型无需外热源，以较低的运行成本实现了工业废水的干化，且由于所用干化介质为常温空气，不会对热敏性物质产生不良影响，风干后析出的固体或浓缩液可以综合利用，既解决了环保问题，又获得可观的经济效益。

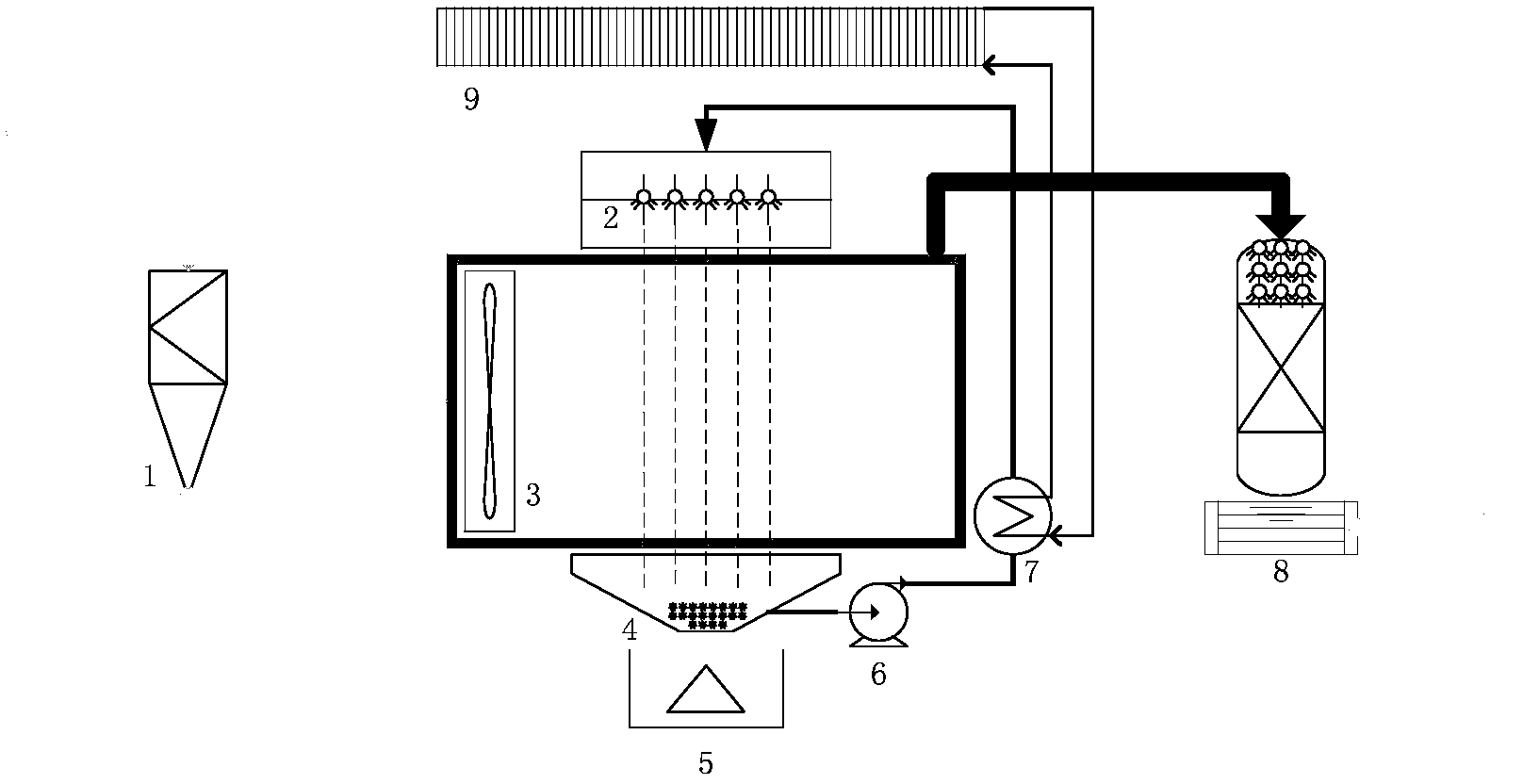

摘要附图
权利要求书
1.一种工业废水干化系统，其特征在于，包括：进风净化装置，废水 喷淋装置，风机及风道，设置于废水喷淋装置下方承接喷淋回落废水的废 水承接槽，固液分离装置，废水循环分配泵以及排风净化装置;所述进风 净化装置用于净化常温空气，所述喷淋装置用于对工业废水进行喷淋，所 述风机用于将净化后的常温空气沿风道以低速垂直方向吹拂废水喷淋流 线，所述固液分离装置用于将工业废水风干后析出的固体进行分离排出; 所述废水循环分配泵用于将所述工业废水泵送至顶部的所述废水喷淋装置 中，所述排风净化装置用于将吹拂喷淋的废水后的空气净化处理后进行排 放。
2.根据权利要求1所述的工业废水干化系统，其特征在于：还包括利用 工业余热对所述工业废水进行加热的废水加热装置，所述废水加热装置与 所述废水循环分配泵通过管路连接。
3.根据权利要求1所述的工业废水干化系统，其特征在于：还包括对废 水进行加热的太阳能集热器。
说明书
工业废水干化系统
技术领域
本实用新型涉及一种工业废水干化处理系统，特别涉及一种含盐工业 废水以常温低速风干、结晶的系统。
背景技术
随着中国工业化进程的加速，工业废水量不断增加，目前对各种工业 废水的处理技术也层出不穷，有些企业对废水的处理也投入了大量的财力 和设备，大大降低了废水对环境的影响。然而对于有些废水的处理，由于 处理成本较高，处理设备复杂，或是处理效果不佳等原因，并未得到十分 广泛的应用。特别是含盐工业废水很难采用生化方法处理，常采用加热方 法进行蒸发结晶，人们研究出多种方法、设备以提高热效率、蒸发速度， 比如利用多效蒸发系统、机械式蒸汽再压缩(MVR)系统。但是，热干化 技术路线的能耗终究是比较高的，能源成本一直居高不下，成为工业废水 干化的拦路虎。
在此背景下，一些技术人员在热干化基础上，充分利用了太阳能、余 热以及风能，如专利申请号为201310126966.5、名称为一种利用空气对含 盐水进行蒸发处理的多级蒸发塔的中国专利所揭示的对含盐水的蒸发处理 中，需要对盐水、空气进行加热，再经过多级蒸发，这种设计比单纯的热 干化技术有所进步，可以降低能耗。但由于必需要对盐水、空气进行加热， 这导致处理过程能耗还是较大，且一些热敏性盐无法再利用。
工业废水低成本、高效率干化成为污水处理领域一个重大问题，干化 后所产生固体物的充分利用也是个难题。
实用新型内容
本实用新型的目的在于提供一种低成本的工业废水干化系统，其采用 废水喷淋和常温空气干化相结合的方式，以快速、低成本地实现工业废水 的蒸发结晶，达到预期的风干效果，常温风干所得到的固体或浓缩液更能 被充分利用。
为实现上述实用新型目的，本实用新型提出一种工业废水干化系统， 包括：进风净化装置，废水喷淋装置，风机及风道，设置于废水喷淋装置 下方承接喷淋回落废水的废水承接槽，固液分离装置，废水循环分配泵以 及排风净化装置;所述进风净化装置用于净化常温空气，所述喷淋装置用 于对工业废水进行喷淋，所述风机用于将净化后的常温空气沿风道以低速 垂直方向吹拂废水喷淋流线，所述固液分离装置用于将工业废水风干后析 出的固体进行分离排出;所述废水循环分配泵用于将所述工业废水泵送至 顶部的所述废水喷淋装置中，所述排风净化装置用于将吹拂喷淋的废水后 的空气净化处理后进行排放。
优选地，所述工业废水干化系统还包括利用工业余热对所述工业废水 进行加热的废水加热装置，所述废水加热装置与所述废水循环分配泵通过 管路连接。
优选地，所述工业废水干化系统还包括对废水进行加热的太阳能集热 器。
与现有技术相比，本实用新型的有益效果在于：本实用新型工业废水 干化系统以较低的运行成本实现了工业废水的干化处理，且由于所用干化 介质为常温空气，不会对热敏性物质产生不良影响，风干后析出的固体或 浓缩液可以综合利用，既解决了环保问题，又获得可观的经济效益。
