申请日2015.03.03
公开(公告)日2015.07.15
IPC分类号C05F11/00
摘要
有机肥生产用锯沫污泥混合装置，在螺旋输送机的输送槽上固定有上料斗，上料斗中固定有隔板，隔板将上料斗分隔成锯沫上料室和污泥上料室，锯沫上料室的下料口位于螺旋输送机的螺旋轴的起始端上部;锯沫粉碎机的下部固定有锯沫箱，锯沫粉碎机的下料口与锯沫箱相通接，鼓风机的出风口与送风管相通接，送风管与锯沫箱相通接，送料管与锯沫箱相通接，送料管上通接有第一锯沫上料管和第二锯沫上料管，第一锯沫上料管与锯沫上料室相通接，第二锯沫上料管与污泥上料室相通接，锯沫上料室的上端固定有密封罩。它锯沫和污泥混合充分，同时避免锯沫粉尘四处飞扬，改善工作环境。
摘要附图
权利要求书

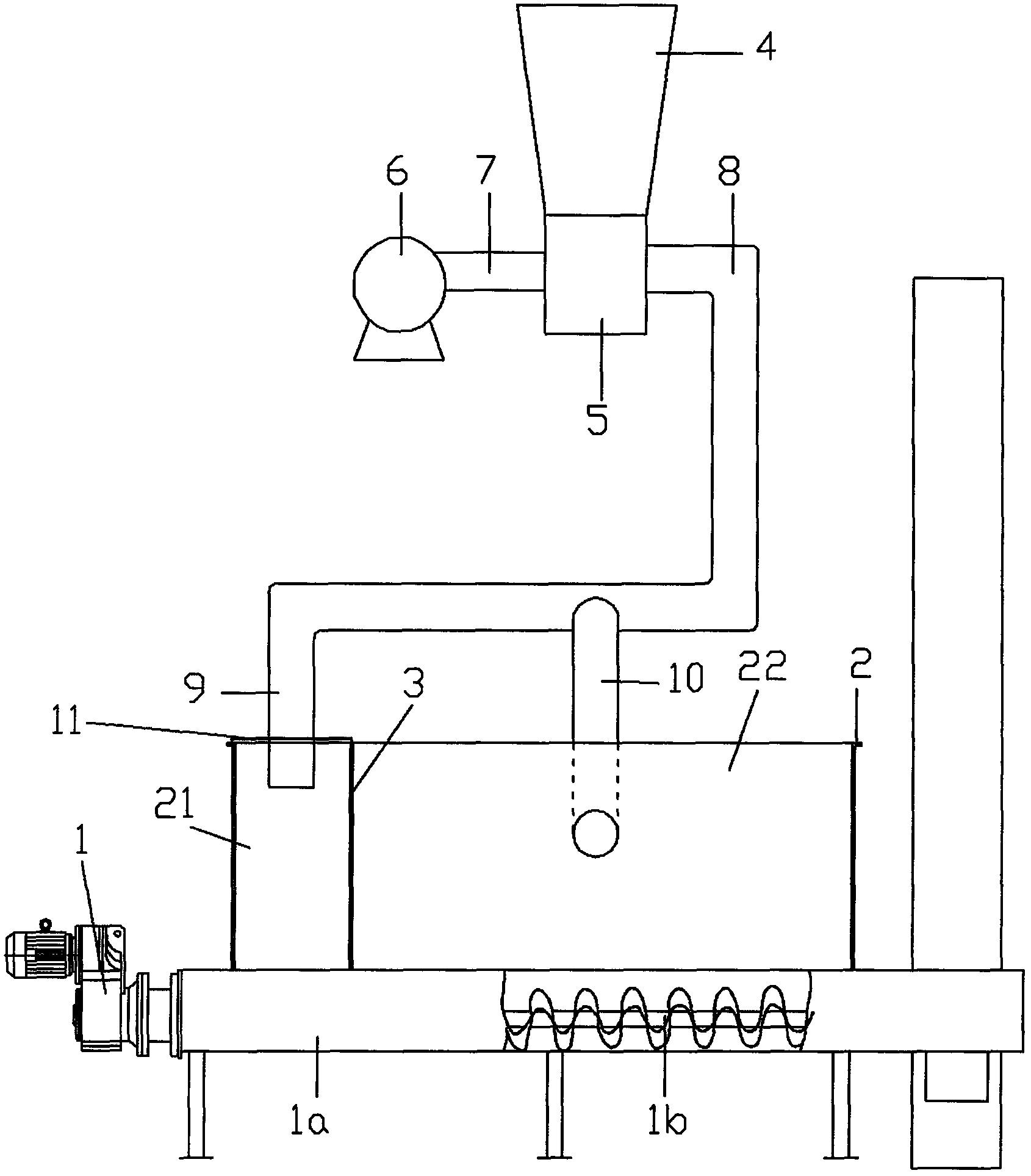

1.有机肥生产用锯沫污泥混合装置，包括螺旋输送机(1)，其 特征在于：在螺旋输送机(1)的输送槽(1a)上固定有上料斗(2)， 上料斗(2)中固定有隔板(3)，隔板(3)将上料斗(2)分隔成锯 沫上料室(21)和污泥上料室(22)，锯沫上料室(21)的下料口位 于螺旋输送机(1)的螺旋轴(1b)的起始端上部;
锯沫粉碎机(4)的下部固定有锯沫箱(5)，锯沫粉碎机(4)的 下料口与锯沫箱(5)相通接，鼓风机(6)的出风口与送风管(7) 相通接，送风管(7)与锯沫箱(5)相通接，送料管(8)与锯沫箱 (5)相通接，送料管(8)上通接有第一锯沫上料管(9)和第二锯 沫上料管(10)，第一锯沫上料管(9)与锯沫上料室(21)相通接， 第二锯沫上料管(10)与污泥上料室(22)相通接，锯沫上料室(21) 的上端固定有密封罩(11)。
2.根据权利要求1所述的有机肥生产用锯沫污泥混合装置，其 特征在于：第二锯沫上料管(10)的出料口位于污泥上料室(22)侧 面的中部。
3.根据权利要求1所述的有机肥生产用锯沫污泥混合装置，其 特征在于：螺旋输送机(1)的出料口对着输送带(12)的上料端。
说明书
有机肥生产用锯沫污泥混合装置
技术领域：
本实用新型涉及有机肥生产技术领域，更具体地说涉及一种有机 肥生产过程中所用的污泥锯沫混合装置。
背景技术：
现有有机肥生产过程中，经过发酵后的污泥与锯沫混合时，是将 锯沫和污泥倒入螺旋输送机中，然后利用螺旋输送机将锯沫和污混混 合。其不足之处是：1、这样混合污泥和锯沫存在污泥和锯沫混合不 充分，不利于后续工序生产出高品质的有机肥。2、在污泥和锯沫混 合过程中，锯沫四处飞扬，造成工作环境粉尘飞扬，严重损害现场工 作人员的身体健康。
实用新型内容：
本实用新型的目的就是针对现有技术之不足，而提供一种有机肥 生产用锯沫污泥混合装置，它锯沫和污泥混合充分，同时避免锯沫粉 尘四处飞扬，改善工作环境。
本实用新型的技术解决措施如下：
有机肥生产用锯沫污泥混合装置，包括螺旋输送机，在螺旋输送 机的输送槽上固定有上料斗，上料斗中固定有隔板，隔板将上料斗分 隔成锯沫上料室和污泥上料室，锯沫上料室的下料口位于螺旋输送机 的螺旋轴的起始端上部;
锯沫粉碎机的下部固定有锯沫箱，锯沫粉碎机的下料口与锯沫箱 相通接，鼓风机的出风口与送风管相通接，送风管与锯沫箱相通接， 送料管与锯沫箱相通接，送料管上通接有第一锯沫上料管和第二锯沫 上料管，第一锯沫上料管与锯沫上料室相通接，第二锯沫上料管与污 泥上料室相通接，锯沫上料室的上端固定有密封罩。
所述第二锯沫上料管的出料口位于污泥上料室侧面的中部。
所述螺旋输送机的出料口对着输送带的上料端。
本实用新型的有益效果在于：
它锯沫和污泥混合充分，同时避免锯沫粉尘四处飞扬，改善工作 环境。
