申请日2015.03.03
公开(公告)日2015.07.08
IPC分类号B08B15/02; B01D46/00; B01D53/18; B01D53/04
摘要
本实用新型公开了一种具有废气和废水双重处理功能的实验室密封通风橱，包括玻璃操作室、排气口、箱体、固体吸附剂室一、液体吸附剂室和固体吸附剂室二，所述箱体的上方设有密封的玻璃操作室，且玻璃操作室的侧面上设置封闭式推拉门;所述封闭式推拉门上开设两个哑铃状接口，接口上套接耐酸碱的氯丁橡胶手套。在现有的通风厨的基础上，改进了通风厨的外形，把它做成箱体式的通风箱，操作入口改进成嵌入式入口，这种形式可以最大程度的保证操作者的人身健康。在排风口处增加了废气处理系统，可有效处理实验产生的毒害气体，防止污染环境，绿色环保。

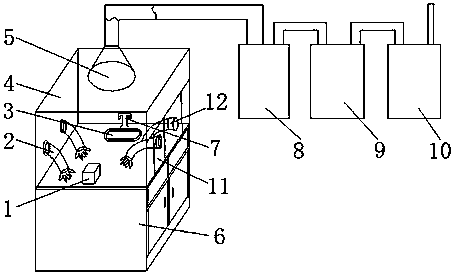

摘要附图
权利要求书
1.一种具有废气和废水双重处理功能的实验室密封通风橱，包括玻璃操作室、排气口、箱体、固体吸附剂室一、液体吸附剂室和固体吸附剂室二，其特征在于，所述箱体的上方设有密封的玻璃操作室，且玻璃操作室的侧面上设置封闭式推拉门，所述封闭式推拉门上开设两个哑铃状接口，接口上套接耐酸碱的氯丁橡胶手套;所述玻璃操作室的顶部设有排气口，排气口通过管道依次连接固体吸附剂室一、液体吸附剂室和固体吸附剂室二。
2.根据权利要求1所述的一种具有废气和废水双重处理功能的实验室密封通风橱，其特征在于，所述玻璃操作室由耐酸碱、耐腐蚀和抗压力的透明钢化玻璃构成。
3.根据权利要求1所述的一种具有废气和废水双重处理功能的实验室密封通风橱，其特征在于，所述封闭式推拉门安装在聚氯乙烯滑槽内，滑槽边缘安装黑色橡胶管。
4.根据权利要求1所述的一种具有废气和废水双重处理功能的实验室密封通风橱，其特征在于，所述接口上套接有抽拉绳的耐酸碱套袖。
5.根据权利要求1所述的一种具有废气和废水双重处理功能的实验室密封通风橱，其特征在于，所述玻璃操作室内的两端分别设有电源和水池，且水池的边缘设有水龙头。
6.根据权利要求1所述的一种具有废气和废水双重处理功能的实验室密封通风橱，其特征在于，所述玻璃操作室的底部桌面材料为耐酸碱、耐高温的理化板。
7.根据权利要求1所述的一种具有废气和废水双重处理功能的实验室密封通风橱，其特征在于，所述箱体的材料为处理后优质厚冷轧钢板。
8.根据权利要求1所述的一种具有废气和废水双重处理功能的实验室密封通风橱，其特征在于，所述固体吸附剂室一和固体吸附剂室二内的吸附材料为活性炭。
9.根据权利要求1所述的一种具有废气和废水双重处理功能的实验室密封通风橱，其特征在于，所述液体吸附剂室内的吸附材料为缓冲液。
10.根据权利要求1所述的一种具有废气和废水双重处理功能的实验室密封通风橱，其特征在于，所述固体吸附剂室二通过稳流室连接外部。
说明书
一种具有废气和废水双重处理功能的实验室密封通风橱
技术领域
本实用新型涉及一种实验室密封通风橱，具体是一种具有废气和废水双重处理功能的实验室密封通风橱。
背景技术
通风橱，又称烟橱或通风柜，是实验室，特别是化学实验室的一种大型设备。用途是减少实验者和有害气体的接触。完全隔绝则需要使用手套箱。通风橱是保护人员防止有毒化学烟气危害的一级屏障。它可以作为作为重要的安全后援设备，像在化学实验过程失败，化学烟雾、尘埃和有毒气体产生时有效排出有害气体，保护工作人员和实验室环境。
现有的通风厨为推拉门式操作入口，无法避免实验者在操作过程中对毒害气体的吸入。另外，实验产生的毒害气体是直接排放到室外的，会造成环境的污染。
实用新型内容
本实用新型的目的在于提供一种具有废气和废水双重处理功能的实验室密封通风橱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种具有废气和废水双重处理功能的实验室密封通风橱，包括玻璃操作室、排气口、箱体、固体吸附剂室一、液体吸附剂室和固体吸附剂室二，所述箱体的上方设有密封的玻璃操作室，且玻璃操作室的侧面上设置封闭式推拉门;所述封闭式推拉门上开设两个哑铃状接口，接口上套接耐酸碱的氯丁橡胶手套;所述玻璃操作室的顶部设有排气口，排气口通过管道依次连接固体吸附剂室一、液体吸附剂室和固体吸附剂室二，所述排气口通过管道连接在固体吸附剂室一的底部，而固体吸附剂室一内部为多层固体吸附材料板，所述固体吸附剂室二由多块半固体吸附材料板。
作为本实用新型进一步的方案：所述玻璃操作室由耐酸碱、耐腐蚀和抗压力的透明钢化玻璃构成。
作为本实用新型进一步的方案：所述封闭式推拉门安装在聚氯乙烯滑槽内，滑槽边缘需安装黑色橡胶管保证完全密封性。
作为本实用新型进一步的方案：所述接口上套接有抽拉绳的耐酸碱套袖。
作为本实用新型进一步的方案：所述玻璃操作室内的两端分别设有电源和水池，且水池的边缘设有水龙头。
作为本实用新型进一步的方案：所述玻璃操作室的底部桌面材料为耐酸碱、耐高温的理化板。
作为本实用新型进一步的方案：所述箱体的材料为处理后优质厚冷轧钢板。
作为本实用新型进一步的方案：所述固体吸附剂室一和固体吸附剂室二内的吸附材料为活性炭。
作为本实用新型进一步的方案：所述液体吸附剂室内的吸附材料为缓冲液。
作为本实用新型进一步的方案：所述固体吸附剂室二通过稳流室连接外部。
与现有技术相比，本实用新型的有益效果是：在现有的通风厨的基础上，发明人改进了通风厨的外形，把它做成箱体式的通风箱，操作入口改进成嵌入式入口，这种形式可以最大程度的保证操作者的人身健康。另外，在排风口处增加了废气处理系统，可有效处理实验产生的毒害气体，防止污染环境，绿色环保。
