申请日2015.03.03
公开(公告)日2015.09.16
IPC分类号C02F9/04
摘要
本实用新型公开了一种CIT实验室废水处理装置，包括收集装置、反应装置、过滤装置、活性炭吸附装置、酸液罐、碱液罐和絮凝剂罐，收集装置上设置有废水进口，活性炭吸附装置设置有净水出口，收集装置、反应装置、过滤装置、活性炭吸附装置依次管路连通，酸液罐、碱液罐和絮凝剂罐均与反应装置管路连通且上述管路上均设置有控制管路通断的阀门，收集装置内设有PH检测器和搅拌机构，收集装置与反应装置之间管路上设置有第一输送泵，反应装置与过滤装置之间管路上设置有第二输送泵，过滤装置与活性炭吸附装置之间管路上设置有第三输送泵。本实用新型所公开的CIT实验室废水处理装置，其设备组成简单、成本低、污水处理效果好。

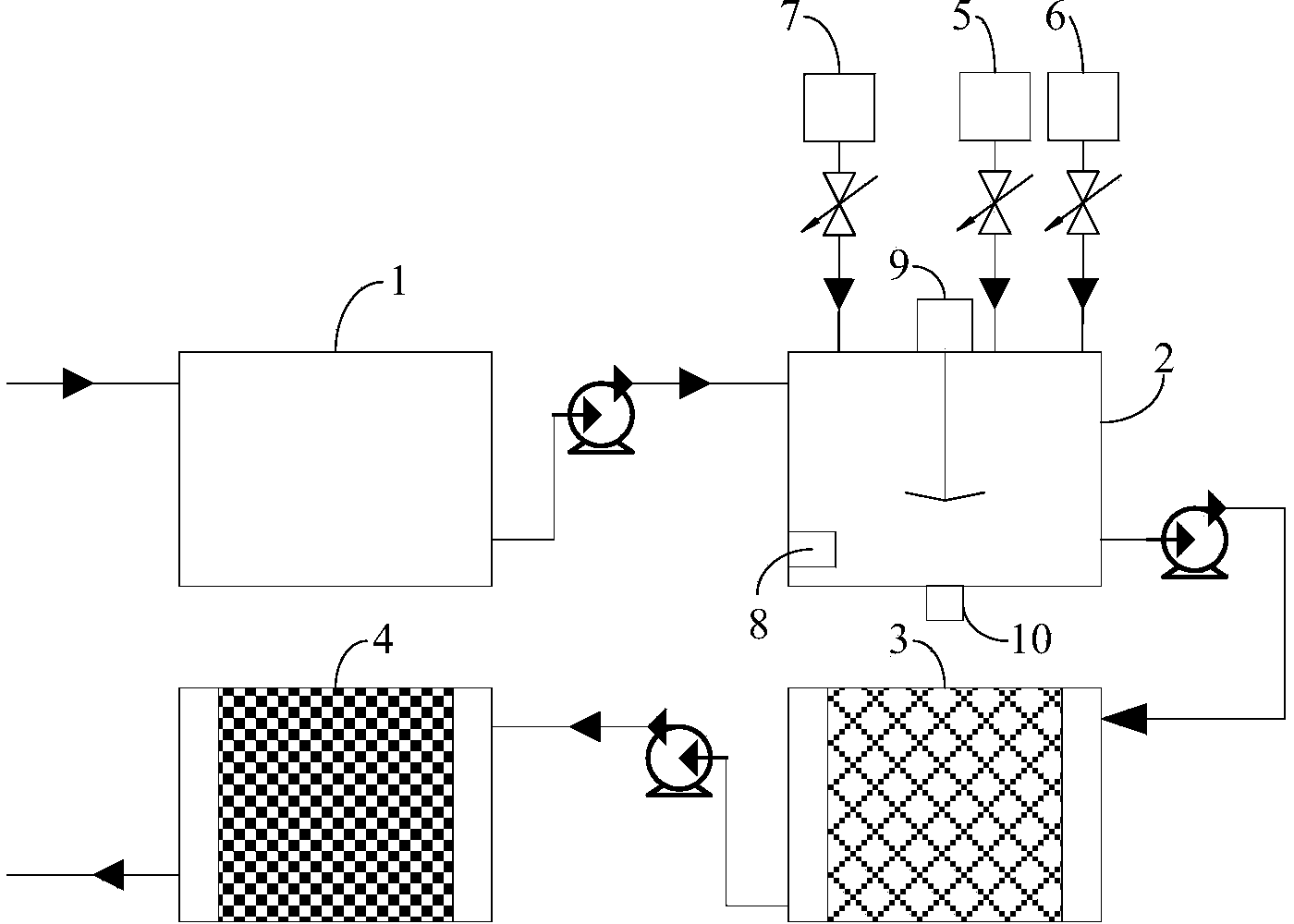

摘要附图
权利要求书
1.一种CIT实验室废水处理装置，其特征在于，包括收集装置(1)、反应 装置(2)、过滤装置(3)、活性炭吸附装置(4)、酸液罐(5)、碱液罐(6)和 絮凝剂罐(7)，收集装置(1)上设置有废水进口，活性炭吸附装置(4)设置 有净水出口，收集装置(1)、反应装置(2)、过滤装置(3)、活性炭吸附装置 (4)依次管路连通，酸液罐(5)、碱液罐(6)和絮凝剂罐(7)均与反应装置 (2)管路连通且上述管路上均设置有控制管路通断的阀门，收集装置(1)内 设有PH检测器(8)和搅拌机构(9)，收集装置(1)与反应装置(2)之间管 路上设置有第一输送泵，反应装置(2)与过滤装置(3)之间管路上设置有第 二输送泵，过滤装置(3)与活性炭吸附装置(4)之间管路上设置有第三输送 泵。
2.根据权利要求1所述的CIT实验室废水处理装置，其特征在于，反应装 置(2)中反应腔底部设置有污泥出口(10)。
3.根据权利要求1或2所述的CIT实验室废水处理装置，其特征在于，搅 拌机构(9)包括位于反应装置(2)壳体上的电机和位于反应装置(2)的反应 腔中的搅拌轴，电机与搅拌轴驱动连接，搅拌轴上设置有搅拌叶片。
说明书
CIT实验室废水处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种CIT实验室废水处理装 置。
背景技术
随着科学技术的不断创新发展，用于化学技术研发的实验室越来越多，随 之而产生的化学废水也成为不可忽视的问题。
近年来，人们已经开始对工厂污水、城市生活污水进行处理，而对各类实 验室排放的废水不够重视。实验室实际上是一类典型的小型污染源，排放的废 水成分复杂，含有大量的有毒、有害物质，现有实验室的单位，做完实验的废 水基本上不经过处理就直接排放掉，其污染常常被忽略而对环境造成污染，很 多实验室又位于城区，直接排入下水道会形成严重的交叉污染。随着人们环境 意识的不断提高和环保部门的严格要求，实验室废水必需要处理后达标排放。
由于实验室废水成分复杂，采用传统的工业废水处理工艺，不仅难以起到 较为理想的处理效果，且处理工艺复杂造成处理成本过大;而另一方面，对于 中小型实验单位，由于废水产量较少，且产生时间不定，采用现有的处理工艺 也具有一定的实施难度。
实用新型内容
为了解决背景技术中存在的技术问题，本实用新型提出了一种CIT实验室 废水处理装置，其设备组成简单、成本低、污水处理效果好。
本实用新型提出的一种CIT实验室废水处理装置，包括收集装置、反应装 置、过滤装置、活性炭吸附装置、酸液罐、碱液罐和絮凝剂罐，收集装置上设 置有废水进口，活性炭吸附装置设置有净水出口，收集装置、反应装置、过滤 装置、活性炭吸附装置依次管路连通，酸液罐、碱液罐和絮凝剂罐均与反应装 置管路连通且上述管路上均设置有控制管路通断的阀门，收集装置内设有PH检 测器和搅拌机构，收集装置与反应装置之间管路上设置有第一输送泵，反应装 置与过滤装置之间管路上设置有第二输送泵，过滤装置与活性炭吸附装置之间 管路上设置有第三输送泵。
优选地，反应装置中反应腔底部设置有污泥出口。
优选地，搅拌机构包括位于反应装置壳体上的电机和位于反应装置的反应 腔中的搅拌轴，电机与搅拌轴驱动连接，搅拌轴上设置有搅拌叶片。
本实用新型中的CIT实验室废水处理装置，将酸液罐、碱液罐和絮凝剂罐 均与反应装置管路连通，并在反应罐内设置PH检测器和搅拌机构，使得整个污 水的初步处理均在反应装置中进行，减少了污水初步处理的仪器数量，一方面 可以降低成本，另一方面可以便于将整个废水处理装置小型化，从而更加适合 在实验室使用;过滤装置和活性炭吸附装置的设置，可以通过对污水的深度处 理，提高污水处理效果，收集装置的设置，有利于对污水进行收集后，集中处 理，更加符合实验室单次废水产生量较小且产生时间不定的特点;第一输送泵、 第二输送泵、第三输送泵的采用，可以方便整个废水处理装置中各分部进行灵 活布局，提高结构的紧凑性，并为后期的自动化升级提供基础;因此，上述CIT 实验室废水处理装置，其设备组成简单、成本低、污水处理效果好。
