申请日2015.03.03
公开(公告)日2015.08.26
IPC分类号C02F9/14
摘要
本实用新型属于造纸设备技术领域，具体涉及一种供锅炉用水的造纸白水处理系统。该系统包括依次连接的白水池、纤维回收机、斜筛过滤装置、气浮集水池、浅层气浮机、滤网装置、清水池、活性炭过滤器、人造生物膜过滤器和锅炉水处理设备，所述的纤维回收机上设有出料口,清水池上设有清水出口，所述的锅炉水处理设备上设有锅炉用水出口。该系统经过纤维回收机获得的纤维杂质也可以用来进行纸张的生产的浆料;通过气浮机和多级过滤处理获得的清水可以经过清水出口排出，进行造纸工业利用，节约生产成本;最后经过滤和锅炉水处理设备后，成为锅炉用水。这既可以解决废料问题，又可以创造经济效益，节能环保。

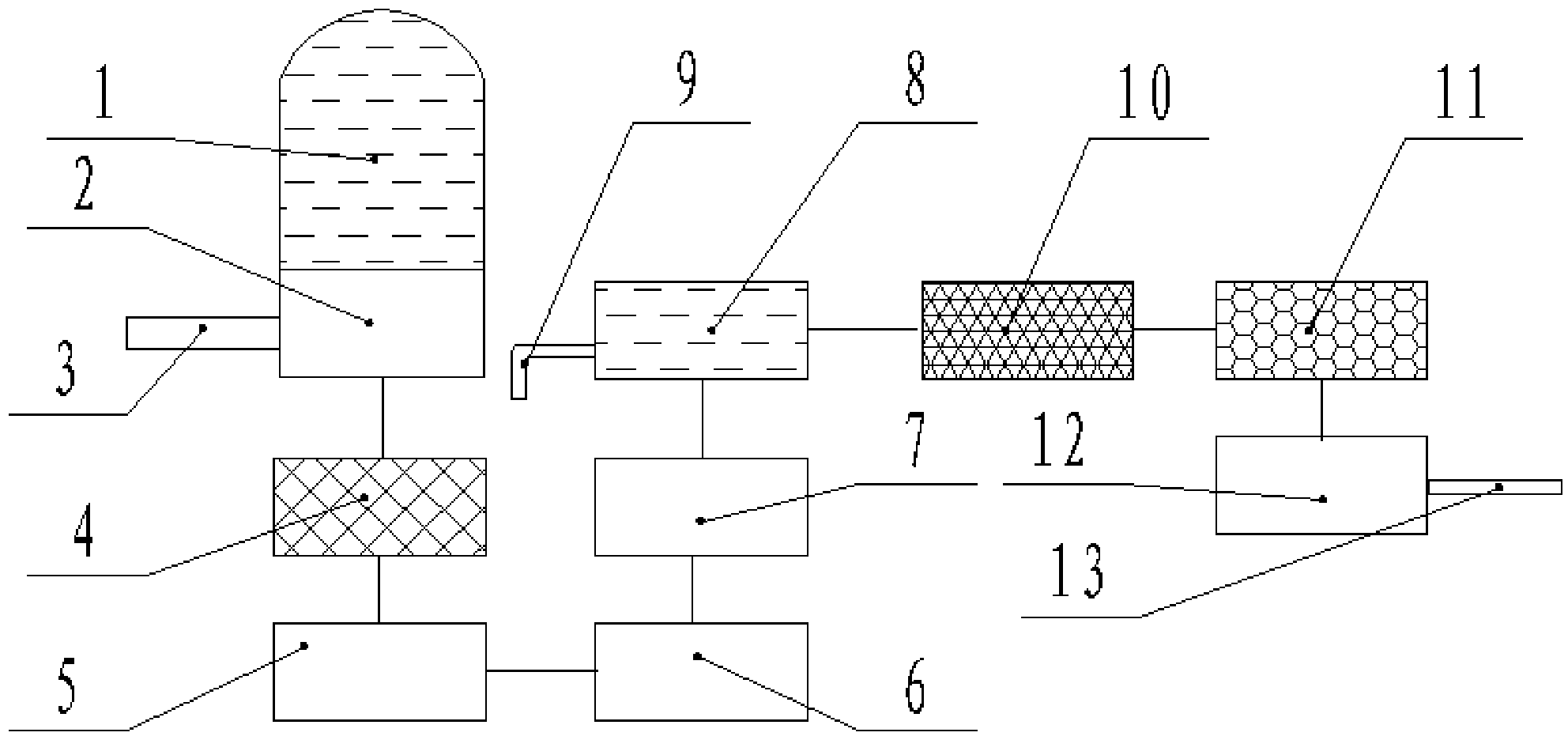

摘要附图
权利要求书
1.一种供锅炉用水的造纸白水处理系统，其特征在于,包括依次连接的白 水池(1)、纤维回收机(2)、斜筛过滤装置(4)、气浮集水池(5)、浅层气浮机(6)、 滤网装置(7)、清水池(8)、活性炭过滤器(10)、人造生物膜过滤器(11)和锅炉 水处理设备(12)，所述的纤维回收机(2)上设有出料口(3),清水池(8)上设有清 水出口(9)，所述的锅炉水处理设备(12)上设有锅炉用水出口(13)。
2.根根据权利要求1所述的供锅炉用水的造纸白水处理系统，其特征在于： 所述滤网装置(7)为多级精滤装置。
3.根根据权利要求1所述的供锅炉用水的造纸白水处理系统，其特征在于： 所述气浮集水池(5)和浅层气浮机(6)之间还设有离心水泵。
4.根根据权利要求1所述的供锅炉用水的造纸白水处理系统，其特征在于： 所述锅炉水处理设备(12)包括自动加药器、自动软水器和反渗透纯水设备。
说明书
供锅炉用水的造纸白水处理系统
技术领域
本实用新型属于造纸设备技术领域，具体涉及一种供锅炉用水的造纸白水 处理系统。
背景技术
现在的造纸行业最主要的一个问题就是如何处理好造纸废水，即“白水”。 制浆产生的造纸废水，污染最为严重。洗浆时排出废水呈黑褐色，称为黑水， 黑水中污染物浓度很高，BOD高达5—40g/L，含有大量纤维、无机盐和色素。 漂白工序排出的造纸废水也含有大量的酸碱物质。抄纸机排出的白水，其中含 有大量纤维和在生产过程中添加的填料和胶料。由于白水中含有大量的细小纤 维、无机填料及浆料中添加的各种化学助剂。由于造纸白水排放量较大，如果 不加以处理的白水直接倒入河流中，不仅对则是直接对水源进行了污染，对国 家经济造成不可估计的损失，同时也是对资源的一种巨大浪费。
实用新型内容
本实用新型针对现有技术的不足,提供了一种供锅炉用水的造纸白水处理 系统。该系统成本低，合理的利用白水，到达节能环保的目的。
本实用新型的技术方案是这样实现的：一种供锅炉用水的造纸白水处理系 统包括依次连接的白水池、纤维回收机、斜筛过滤装置、气浮集水池、浅层气 浮机、滤网装置、清水池、活性炭过滤器、人造生物膜过滤器和锅炉水处理设 备，所述的纤维回收机上设有出料口,清水池上设有清水出口，所述的锅炉水 处理设备上设有锅炉用水出口。
较优的，所述滤网装置为多级精滤装置。
较优的，所述气浮集水池和浅层气浮机之间还设有离心水泵。
较优的，所述锅炉水处理设备包括自动加药器、自动软水器和反渗透纯水 设备。
本实用新型解决了背景技术中存在的缺陷,具有以下有益效果：
本实用新型提供的供锅炉用水的造纸白水处理系统，经过纤维回收机获得 的纤维杂质也可以用来进行纸张的生产的浆料;通过气浮机和多级过滤处理获 得的清水可以经过清水出口排出，进行造纸工业利用，节约生产成本;最后经 过滤和锅炉水处理设备后，成为锅炉用水。这既可以解决废料问题，又可以创 造经济效益，节能环保。
