申请日2015.01.27
公开(公告)日2015.06.17
IPC分类号E21B43/20; C02F103/10; C02F9/02
摘要
本实用新型涉及一种油田注水简易水处理过滤装置。主要解决现有的油田注水在经过注水泵之后又会产生新的杂质而导致注水无法达到标准的问题。其特征在于：所述注水管线(9)的末端连接有过滤杯(5)，过滤杯(5)的上部出水口通过管线连接待注水井(10)，且管线上设有出水截止阀门(6);所述的过滤杯(5)内分别置有过滤网(3)及活性炭薄膜(4)，过滤杯(5)底部设有沉沙槽(7)。该油田注水简易水处理过滤装置连接在注水管线上，可以将注水泵之后的水中所含的沙土等悬浮物和油分等微型颗粒分离出来，将所注的水进一步深度处理，以达到油田注水标准。
权利要求书

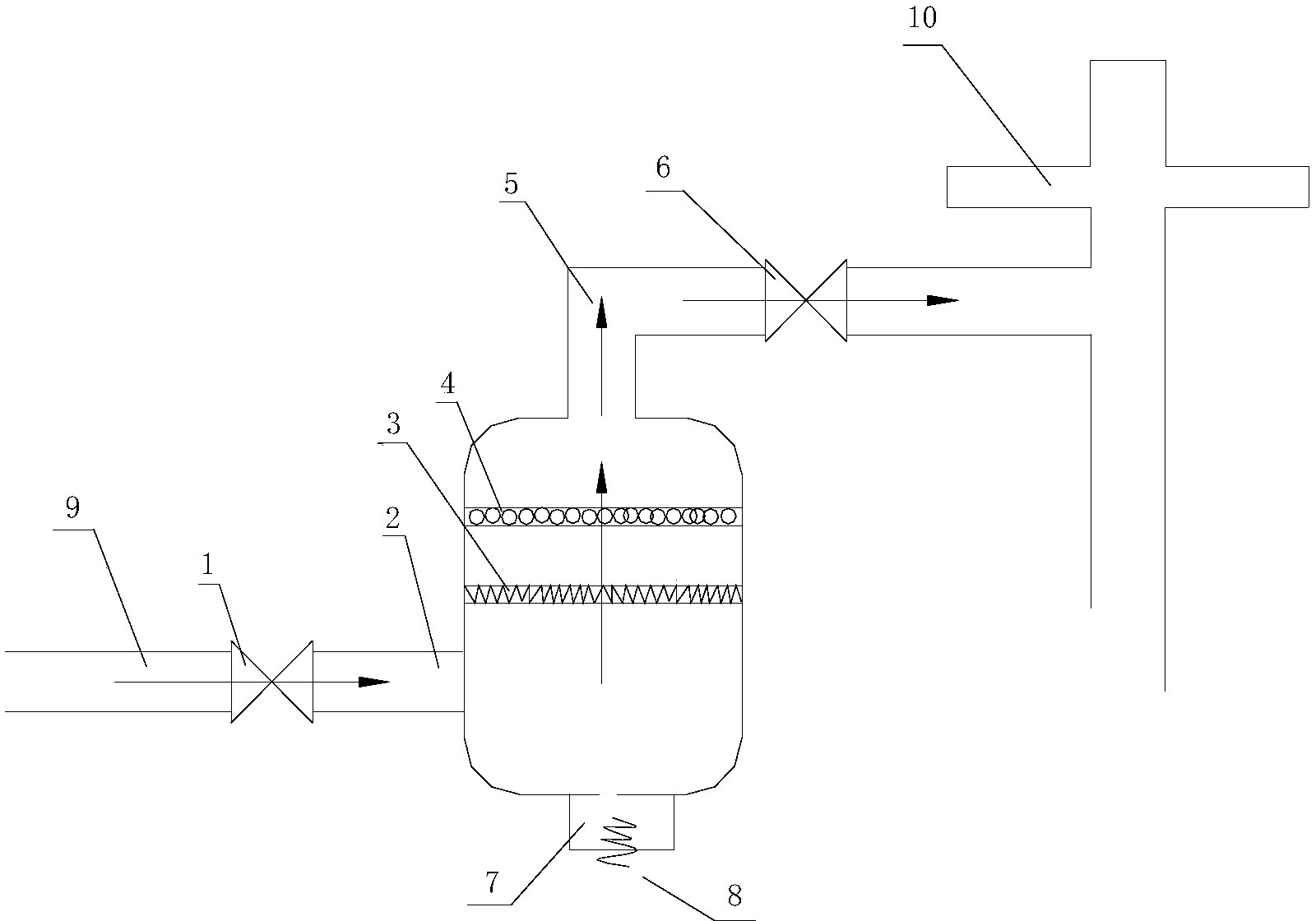

1.一种油田注水简易水处理过滤装置，包括注水管线(9)，注水管线(9)上设有进水截止阀门(1)，其特征在于：所述注水管线(9)的末端连接有过滤杯(5)，过滤杯(5)的上部出水口通过管线连接待注水井(10)，且管线上设有出水截止阀门(6);所述的过滤杯(5)内分别置有过滤网(3)及活性炭薄膜(4)，过滤杯(5)底部设有沉沙槽(7)。
2.根据权利要求1所述的油田注水简易水处理过滤装置，其特征在于：所述的过滤网(3)及活性炭薄膜(4)均水平固定在过滤杯(5)内部，过滤网(3)置于活性炭薄膜(4)下部且二者不接触。
3.根据权利要求2所述的油田注水简易水处理过滤装置，其特征在于：所述的沉沙槽(7)底部连接有放沙口螺栓(8)。
说明书
油田注水简易水处理过滤装置
技术领域
本实用新型涉及油田领域，具体的说是一种油田注水简易水处理过滤装置。
背景技术
油田投入开发后，随着开采时间的增长，油层本身能量将不断地被消耗，致使油层压力不断地下降，地下原油大量脱气，粘度增加，油井产量大大减少，甚至会停喷停产，造成地下残留大量死油采不出来。为了弥补原油采出后所造成的地下亏空，保持或提高油层压力，实现油田高产稳产，并获得较高的采收率，必须对油田进行注水，所注的水要经过严格的把关，里面要尽量的减少沙土等悬浮物、油分、微型颗粒等杂质的含量。目前油田注水在注水泵之前会进行初步的过滤和净化，但是往往经过注水泵之后又会产生出新的杂质，包括：沙土悬浮物，水锈，油分、微型颗粒等杂质，这样进入注水井的水中就会含有很多的杂质，而导致注水无法达到标准。
发明内容
为了克服现有的油田注水在经过注水泵之后又会产生新的杂质而导致注水无法达到标准的不足，本实用新型提供一种油田注水简易水处理过滤装置，该油田注水简易水处理过滤装置连接在注水管线上，可以将注水泵之后的水中所含的沙土等悬浮物和油分等微型颗粒分离出来，将所注的水进一步深度处理，以达到油田注水标准。
本实用新型的技术方案是：一种油田注水简易水处理过滤装置，包括注水管线，注水管线上设有进水截止阀门，所述注水管线的末端连接有过滤杯，过滤杯的上部出水口通过管线连接待注水井，且管线上设有出水截止阀门;所述的过滤杯内分别置有过滤网及活性炭薄膜，过滤杯底部设有沉沙槽。
所述的过滤网及活性炭薄膜均水平固定在过滤杯内部，过滤网置于活性炭薄膜下部且二者不接触。
所述的沉沙槽底部连接有放沙口螺栓。
本实用新型具有如下有益效果：由于采取上述方案，该过滤装置利用了过滤杯变径降速、重力沉降、多级过滤网、活性炭吸附等原理，将注水泵之后的水中含有的沙土等悬浮物和油分等微型颗粒分离出来，将所注的水进一步深度处理，减少杂质的进入，以达到油田注水标准。从而提高油田的注水效率，增加注水量，实现油田高产稳产，并获得较高的采收率。
