申请日2015.01.27
公开(公告)日2015.06.24
IPC分类号E21B43/20
摘要
本发明涉及一种集成型深度水处理净化器。主要解决现有的橇装注水在经过注水泵之后又会产生新的杂质而导致注水无法达到标准的问题。其特征在于：所述截止阀门A(1)的出水口连接有U型过滤器(2)，U型过滤器(2)的出水口连接过滤杯(7),过滤杯(7)的出水口连接电磁过滤器(14);所述U型过滤器(2)底部设有沉沙槽(9)，且沉沙槽(9)末端的U型过滤器(2)内部固定有多级过滤网(3);所述的过滤杯(7)内部设有水平的活性炭薄膜(11)。该集成型深度水处理净化器连接在注水管线上，可以将注水泵之后的水中所含的沙土等悬浮物和油分等微型颗粒分离出来，将所注的水进一步深度处理，以达到油田注水标准。
权利要求书

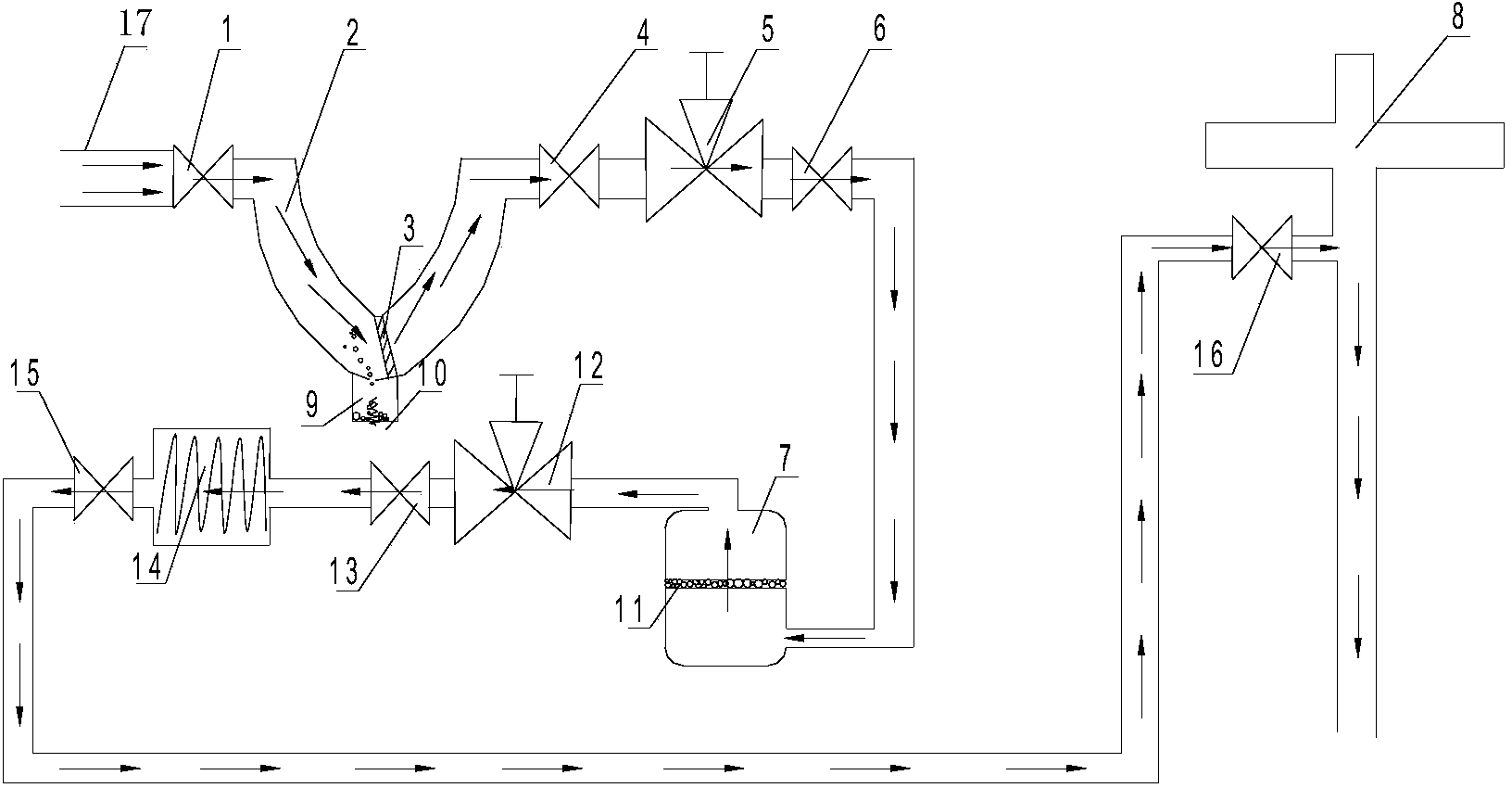

1.一种集成型深度水处理净化器，包括注水管线(17)，注水管线(17)上设有进水截止阀门A(1)，其特征在于：所述截止阀门A(1)的出水口连接有U型过滤器(2)，U型过滤器(2)的出水口连接过滤杯(7),过滤杯(7)的出水口连接电磁过滤器(14);
所述U型过滤器(2)底部设有沉沙槽(9)，且沉沙槽(9)末端的U型过滤器(2)内部固定有多级过滤网(3);
所述的过滤杯(7)内部设有水平的活性炭薄膜(11)。
2.根据权利要求1所述的集成型深度水处理净化器，其特征在于：所述U型过滤器(2)的出水口依次连接有截止阀门B(4)、三通A(5)、截止阀门B(6)、过滤杯(7)，过滤杯(7)的出水口依次连接有三通B(12)、截止阀门D(13)、电磁过滤器(14)，电磁过滤器(14)的出水口依次连接有截止阀门E(15)、注水口截止阀门(16)。
3.根据权利要求2所述的集成型深度水处理净化器，其特征在于：所述的沉沙槽(9)底部连接有放沙口螺栓(10)。
4.根据权利要求3所述的集成型深度水处理净化器，其特征在于：所述的U型过滤器(2)的U型底部内径大于注水管线(17)内径，U型过滤器(2)内的多级过滤网(3)为倾斜布置，且其上端向来水方向倾斜。
说明书
集成型深度水处理净化器
技术领域
本发明涉及油田注水领域所用的过滤设备，具体的说是一种集成型深度水处理净化器。
背景技术
油田投入开发后，随着开采时间的增长，油层本身能量将不断地被消耗，致使油层压力不断地下降，地下原油大量脱气，粘度增加，油井产量大大减少，甚至会停喷停产，造成地下残留大量死油采不出来。为了弥补原油采出后所造成的地下亏空，保持或提高油层压力，实现油田高产稳产，并获得较高的采收率，必须对油田进行注水，所注的水要经过严格的把关，里面要尽量的减少沙土等悬浮物、油分、正负离子、细菌等杂质的含量。目前橇装一般采用附近的地下水，虽然在注水泵之前会进行初步的过滤和净化，但是往往经过长距离运输，又会产生出新的杂质，包括：沙土悬浮物，水锈，阴阳离子、细菌等杂质，这样进入注水井的水中就会含有很多的杂质，而导致注水无法达到标准，为保证注水质量，进入注水井前需要二次处理。
发明内容
为了克服现有的橇装注水在经过注水泵之后又会产生新的杂质而导致注水无法达到标准的不足，本发明提供一种集成型深度水处理净化器，该集成型深度水处理净化器连接在注水管线上，可将注水泵之后的水中含有的沙土等悬浮物、油分、阴阳离子、铁锈、铜锈等杂质分离出来，将所注的水进一步更加深度的处理，以达到油田注水标准。
本发明的技术方案是：一种集成型深度水处理净化器，包括注水管线，注水管线上设有进水截止阀门A，截止阀门A的出水口连接有U型过滤器，U型过滤器的出水口连接过滤杯,过滤杯的出水口连接电磁过滤器;
所述U型过滤器底部设有沉沙槽，且沉沙槽末端的U型过滤器内部固定有多级过滤网;
所述的过滤杯内部设有水平的活性炭薄膜。
所述U型过滤器的出水口依次连接有截止阀门B、三通A、截止阀门B、过滤杯，过滤杯的出水口依次连接有三通B、截止阀门D、电磁过滤器，电磁过滤器的出水口依次连接有截止阀门E、注水口截止阀门。
所述的沉沙槽底部连接有放沙口螺栓。
所述的U型过滤器的U型底部内径大于注水管线内径，U型过滤器内的多级过滤网为倾斜布置，且其上端向来水方向倾斜。
本发明具有如下有益效果：由于采取上述方案，该净化器内依次设有U型过滤器、过滤杯、电磁过滤器，利用了U型过滤器变径降速、重力沉降、离心力、倾斜阻力、多级过滤网等原理，过滤杯内的活性炭吸附、电磁过滤器的电磁过滤等原理，将注水泵之后的水中含有的沙土等悬浮物、油分、阴阳离子、铁锈、铜锈等杂质分离出来，将所注的水进一步更加深度的处理，以达到油田注水标准，避免杂质的进入，提高油田的注水效率，增加注水量，实现油田高产稳产，并获得较高的采收率。
