申请日2015.01.27
公开(公告)日2015.07.08
IPC分类号C02F3/30
摘要
本实用新型公布了一种强化废水脱氮除磷的一体化系统，属于废水处理系统领域。该系统包括废水进入管路，系统从前至后依次设置有缺氧池一、好氧池一、缺氧池二、厌氧池、好氧池二，各池之间设置有隔离板，隔离板上开设有流孔作为进水口和出水口，废水进水管路分成两个支路分别连接至缺氧池一和厌氧池，好氧池一与缺氧池一之间设置有回流装置，缺氧池一、缺氧池二、厌氧池中均设置有搅拌装置，好氧池一、好氧池二中均设置有曝气装置，好氧池二后设置有二次沉淀池，二次沉淀池上设置有出水口和污泥排放口。本系统可以提高污水脱氮除磷效果。
权利要求书
1.一种强化废水脱氮除磷的一体化系统，包括废水进入管路，其特征在于：所述的系统从前至后依次设置有缺氧池一、好氧池一、缺氧池二、厌氧池、好氧池二，以上所述各池之间设置有隔离板，各隔离板上开设有流孔，废水进水管路分成两个支路分别连接至缺氧池一和厌氧池，好氧池一与缺氧池一之间设置有回流装置，缺氧池一、缺氧池二、厌氧池中设置有搅拌装置，好氧池一、好氧池二中设置有曝气装置，好氧池二后设置有二次沉淀池，二次沉淀池上设置有出水口和污泥排放口。
2.根据权利要求1所述的一种强化废水脱氮除磷的一体化系统，其特征在于：所述的二次沉淀池上至缺氧池一之间设置有污泥回流管路。
3.根据权利要求1所述的一种强化废水脱氮除磷的一体化系统，其特征在于：所述的各隔离板上开设有流孔，开设流孔的位置各池的进水口和出水口上下交错，如果一个池的进水口位于上部，则该池的出水口位于下部，如果一个池的进水口位于下部，则该池的出水口位于上部。
说明书
一种强化废水脱氮除磷的一体化系统
技术领域
本实用新型涉及一种脱氮除磷系统，特别涉及一种强化废水脱氮除磷的一体化系统，属于废水处理系统领域。
背景技术
随着水体富营养化现象的加剧，污水处理工艺在去除常规的有机污染物和悬浮物之外，对氮、磷等引起水体富营养化的元素的去除也是当今污水处理中重要任务之一，为此我国政府制定并执行了更为严格的污染物排放标准《城镇污水处理厂污染物排放标准》(GB18918-2002)。传统的脱氮除磷系统在时间上或空间上都满足厌氧、缺氧、好氧交替的环境，虽然都具有同时脱氮除磷能力，但同时也存在一些问题，使氮、磷难以同时高效去除。
目前，现有脱氮除磷系统存在以下几方面的缺陷：
1、硝态氮问题，在现有的系统中，好氧池后直接是厌氧池，好氧区产生的硝态氮除大部分回流到缺氧池外，还有少量会进入厌氧区，硝态氮的存在会引起反硝化菌和聚磷菌对碳源的争夺，导致聚磷菌可利用的的碳源不足，影响聚磷菌厌氧释磷，从而影响后续好氧吸磷;
2、有机负荷问题，硝化菌是自养微生物，过高的有机负荷会影响硝化菌的生长，而反硝化菌和聚磷菌都是异养微生物，需要较高的有机负荷为其提供生长物质，因此现有的脱氮除磷系统将厌氧区和缺氧区放在工艺的前面，好氧区放在工艺的后面，这就导致聚磷菌在厌氧区释磷后不能马上进入好氧区进行好氧吸磷，动力不足或碳源不够，影响除磷效果。
实用新型内容
针对以上现有除氮脱磷系统中的上述问题，本实用新型目的在于提供一种可以强化脱氮除磷的一体化系统。
发明内容

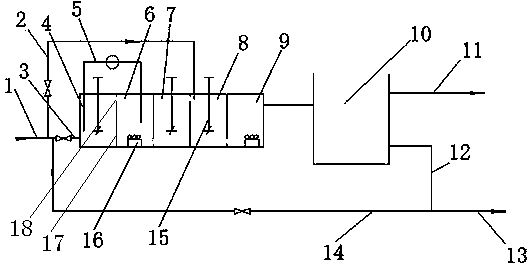

为实现本实用新型的目的，本实用新型所采用的技术方案为：一种强化废水脱氮除磷的一体化系统，包括废水进入管路，所述的系统从前至后依次设置有缺氧池一、好氧池一、缺氧池二、厌氧池、好氧池二，以上所述各池之间设置有隔离板，各隔离板上开设有流孔作为进水口和出水口，废水进水管路分成两个支路分别连接至缺氧池一和厌氧池，好氧池一与缺氧池一之间设置有回流装置，缺氧池一、缺氧池二、厌氧池中均设置有搅拌装置，好氧池一、好氧池二中均设置有曝气装置，好氧池二后设置有二次沉淀池，二次沉淀池上设置有出水口和污泥排放口，进一步的，所述的二次沉淀池上至缺氧池一之间设置有污泥回流管路，进一步的，所述的各隔离板上开设有流孔，开设流孔的位置为：各池的进水口和出水口上下交错，如果一个池的进水口位于上部，则该池的出水口位于下部，如果一个池的进水口位于下部，则该池的出水口位于上部。
本实用新型的积极技术效果在于：与现有脱氮除磷系统相比，本实用新型的原水分别进入缺氧池一和厌氧池，避免了反硝化菌和聚磷菌对碳源的争夺，缺氧池一和好氧池一利用原水碳源完成一个完整的脱氮反应，缺氧池二利用内源呼吸碳源和好氧池一出水中的少量硝态氮进一步完成反硝化反应，好氧池一的出水中已基本不含有硝态氮，进入厌氧池后不会影响聚磷菌对剩余原水中碳源的利用，有利于聚磷菌充分释磷，从而提高后续好氧池二的吸磷，提高了污水脱氮除磷效果。
