申请日2015.03.02
公开(公告)日2015.08.19
IPC分类号C05F7/00; C05F17/02
摘要
本实用新型涉及污泥堆肥发酵设备。一种污泥堆肥发酵舱，包括发酵舱本体，发酵舱本体设有支撑脚，支撑脚设有隔震段，隔震段为管状结构，隔震段内设有若干隔板，隔板将隔震段的内部隔离出若干沿隔震段的延伸方向分布的腔体，腔体内设有弹性隔膜，弹性隔膜将腔体分割为填充腔和空置腔，弹性隔膜为朝向所述填充腔拱起的碗形结构，填充腔内填充有流砂，填充腔中设有增阻板，增阻板将填充腔分割为第一填充腔和第二填充腔，增阻板设有连通第一填充腔和第二填充腔的摩擦孔，空置腔设有贯通隔震段的气孔。本实用新型具有隔振效果好的优点，解决了污泥堆肥发酵舱隔震效果差和对滤液收集槽进行清理时不便的问题。

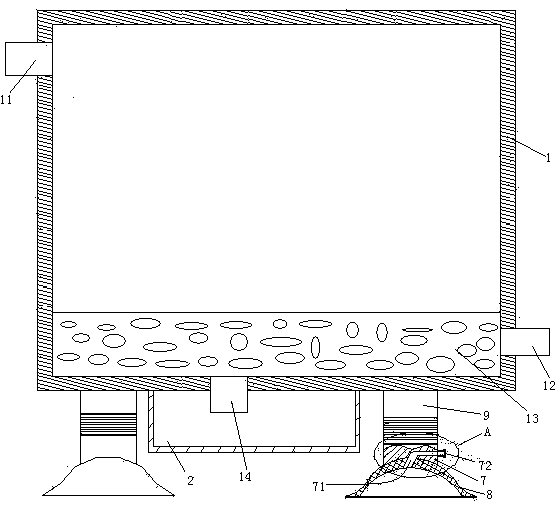

摘要附图
权利要求书
1.一种污泥堆肥发酵舱，包括发酵舱本体，所述发酵罐本体的上端设有废气出口、下端设有进风口，所述发酵罐本体底部设有过滤层，所述发酵罐本体的底部外部设有滤液收集槽，其特征在于，发酵舱本体设有支撑脚，所述支撑脚设有隔震段，所述隔震段为管状结构，所述隔震段内设有若干隔板，所述隔板将隔震段的内部隔离出若干沿隔震段的延伸方向分布的腔体，所述腔体内设有弹性隔膜，所述弹性隔膜将所述腔体分割为填充腔和空置腔，所述弹性隔膜为朝向所述填充腔拱起的碗形结构，所述填充腔内填充有流砂，所述填充腔中设有增阻板，所述增阻板将所述填充腔分割为第一填充腔和第二填充腔，所述增阻板设有连通第一填充腔和第二填充腔的摩擦孔，所述空置腔设有贯通所述隔震段的气孔。
2.根据权利要求1所述的污泥堆肥发酵舱，其特征在于，所述隔震段的外周面设有若干沿隔震段轴向分布的外形变引导槽，所述隔震段的内周面设有若干沿隔震段轴向分布的内形变引导槽，所述外形变导引槽和内形变导引槽都为沿隔震段的周向延伸的环形槽。
3.根据权利要求2所述的污泥堆肥发酵舱，其特征在于，所述外形变导引槽和内形变导引槽对齐。
4.根据权利要求1或2或3所述的污泥堆肥发酵舱，其特征在于，所述支撑脚的下端设有真空吸盘。
5.根据权利要求4所述的污泥堆肥发酵舱，其特征在于，所述支撑脚设有连通所述真空吸盘内外部空间的气道，所述气道的外端铰接有用于密封所述气道外端的密封盖。
6.根据权利要求1或2或3所述的污泥堆肥发酵舱，其特征在于，还包括支撑架，所述支撑架设有行走轮，所述支撑脚支撑在所述支撑架上。
7.根据权利要求6所述的污泥堆肥发酵舱，其特征在于，还包括驱动所述行走轮的电机，所述发酵罐本体上方设有遮阳罩，所述遮阳罩的上表面设有驱动所述电机的太阳能光伏瓦。
8.根据权利要求7所述的污泥堆肥发酵舱，其特征在于，还包括蓄电池和充电器，所述太阳能光伏瓦通过所述充电器对所述蓄电池进行充电，所述电机通过所述蓄电池驱动。
9.根据权利要求1或2或3所述的污泥堆肥发酵舱，其特征在于，所述滤液收集槽的下端面高于所述支撑脚的下端。
说明书
污泥堆肥发酵舱
技术领域
本实用新型涉及污泥堆肥发酵设备，尤其涉及一种污泥堆肥发酵舱。
背景技术
发酵舱，指工业上用来进行微生物发酵的装置。用于污泥堆肥的发酵舱称为污泥堆肥发酵舱。在中国专利申请号为2012100627466、公开日为2012年7月11日、名称为“污泥堆肥发酵装置及其处理方法”的专利文献中即公开了一种污泥堆肥发酵舱。该专利文件中的污泥堆肥发酵舱包括发酵舱本体，发酵罐本体的上端设有废气出口、下端设有进风口，所述发酵罐体底部设有过滤层，发酵罐本体的底部外部设有滤液收集槽。
该专利文件中的污泥堆肥发酵舱存在以下不足：滤液收集槽以埋于地下的方式进行安装，故安装不便、对滤液收集槽进行清理和维护时不便;鼓气时产生的振动和外界产生的振动会互相干扰，也即存在隔振效果差的不足;移动时不便。
实用新型内容
本实用新型提供了一种设有支撑脚且隔振效果好的污泥堆肥发酵舱，解决了污泥堆肥发酵舱隔震效果差和对滤液收集槽进行清理时不便的问题。
以上技术问题是通过下列技术方案解决的：一种污泥堆肥发酵舱，包括发酵舱本体，所述发酵罐本体的上端设有废气出口、下端设有进风口，所述发酵罐本体底部设有过滤层，所述发酵罐本体的底部外部设有滤液收集槽，发酵舱本体设有支撑脚，所述支撑脚设有隔震段，所述隔震段为管状结构，所述隔震段内设有若干隔板，所述隔板将隔震段的内部隔离出若干沿隔震段的延伸方向分布的腔体，所述腔体内设有弹性隔膜，所述弹性隔膜将所述腔体分割为填充腔和空置腔，所述弹性隔膜为朝向所述填充腔拱起的碗形结构，所述填充腔内填充有流砂，所述填充腔中设有增阻板，所述增阻板将所述填充腔分割为第一填充腔和第二填充腔，所述增阻板设有连通第一填充腔和第二填充腔的摩擦孔，所述空置腔设有贯通所述隔震段的气孔。使用时，本实用新型通过支撑脚进行支撑，由于设置了支撑脚，使得发酵罐本体下端能够高于地面，所以滤液收集槽也能够高于地面，从而无需对滤液收集槽进行全部埋设，故安装方便，对滤液收集槽进行清理时方便。本实用新型产生的振动和外部产生的振动之间只能通过支撑脚进行传递，振动传递时会迫使隔震段产生变形，隔震段变形导致弹性隔膜朝向空置腔变形和复位的运动、与此同时流砂在第一填充腔和第二填充腔之间来回流动，流砂流动时彼此之间摩擦而消耗掉振动能量，流砂流过摩擦孔时同摩擦孔摩擦以及流砂之间的摩擦加剧，使得消振吸能效果更为显著，从而起到隔震的作用。
作为优选，所述隔震段的外周面设有若干沿隔震段轴向分布的外形变引导槽，所述隔震段的内周面设有若干沿隔震段轴向分布的内形变引导槽，所述外形变导引槽和内形变导引槽都为沿隔震段的周向延伸的环形槽。能够提高受到振动时隔震段驱动流砂流动时的可靠性。同时能够提高隔震段自身的吸振效果。
作为优选，所述外形变导引槽和内形变导引槽对齐。支撑脚收到振动时不容易产生径向摆动，从而既能够保证良好的吸能减震效果，又能够使得支撑脚具有高的支撑强度。
作为优选，所述支撑脚的下端设有真空吸盘。使用时，支撑脚通过真空吸盘的吸附力来进行固定，进一步提高了安装时的方便性。
作为优选，所述支撑脚设有连通所述真空吸盘内外部空间的气道，所述气道的外端铰接有用于密封所述气道外端的密封盖。当挤压真空吸盘而进行吸附时，吸盘内的空气能够顶开密封盖而排出，但吸附住时气压差使得密封盖重新盖到气道的外端上。需要移动本实用新型时，通过人工开启密封盖来对吸盘内部空间进行破真空，从而能够在保证大的吸力的情况下实现以小的力进行拆卸。
本实用新型还包括支撑架，所述支撑架设有行走轮，所述支撑脚支撑在所述支撑架上。通过使支撑脚移动来驱动发酵罐本体移动，移动时方便。
本实用新型还包括驱动所述行走轮的电机，所述发酵罐本体上方设有遮阳罩，所述遮阳罩的上表面设有驱动所述电机的太阳能光伏瓦。设置太阳能光伏瓦，能够避免发酵罐本体受到太阳的照射而导致老化加速。利用太阳能发电去驱动电机而实现本实用新型的行走，行走时省力方便。使得本实用新型能够方便地用于没有电源的环境中
本实用新型还包括蓄电池和充电器，所述太阳能光伏瓦通过所述充电器对所述蓄电池进行充电，所述电机通过所述蓄电池驱动。
作为优选，所述滤液收集槽的下端面高于所述支撑脚的下端。能够进一步提高安装时的方便性。
本实用新型具有下述优点：设置支撑脚，安装时的方便性好，对滤液收集槽进行清理维护时方便;支撑脚设有隔震段，能避免本实用新型同周边设备产生的振动互相传递和干涉，隔振效果好。
