申请日2015.02.12
公开(公告)日2015.09.09
IPC分类号B02C19/00
摘要
本实用新型属于酸洗污泥生产设备应用技术领域，具体公开了一种应用于酸洗污泥生产的倾斜式高效粉碎机，由粉碎机外壳，及设置在地面上用于固定粉碎机外壳的外壳安装架，及设置在粉碎机外壳两端的进料口、出料口，及设置在地面上且位于出料口下方的收料槽，及设置在粉碎机外壳上且位于进料口下方一侧的粉碎组件组成。本实用新型，其结构简单、组装使用方便且使用寿命长，其采用双轴咬合作业的结构，进行异向咬合粉碎作业，粉碎效果好、效率高，满足酸洗污泥粉碎生产要求;在粉碎外壳内部中间，增加限料凸起对粉碎的酸洗污泥原料进行阻挡，提高粉碎时间，保证酸洗污泥原料粉碎充分符合下一工序生产要求。
权利要求书

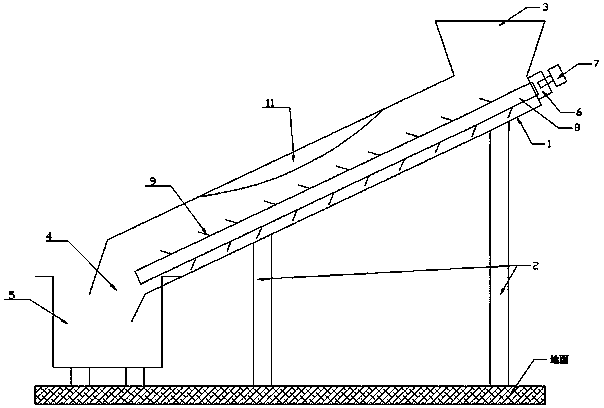

1.一种应用于酸洗污泥生产的倾斜式高效粉碎机，其特征在于：由粉碎机外壳(1)，及设置在地面上用于固定粉碎机外壳(1)的外壳安装架(2)，及设置在粉碎机外壳(1)两端的进料口(3)、出料口(4)，及设置在地面上且位于出料口(4)下方的收料槽(5)，及设置在粉碎机外壳(1)上且位于进料口(3)下方一侧的粉碎组件组成;所述粉碎组件，包括设置在粉碎机外壳(1)上的齿轮箱(6)，及设置在齿轮箱(6)上的驱动电机(7)，及一端与齿轮箱(6)连接且另一端位于粉碎机外壳(1)内的第一传动轴(8)、第二传动轴(10)，及分别设置在第一传动轴(8)、第二传动轴(10)上的粉碎齿(9)。
2.根据权利要求1所述的一种应用于酸洗污泥生产的倾斜式高效粉碎机，其特征在于：所述应用于酸洗污泥生产的倾斜式高效粉碎机，还包括设置在粉碎机外壳(1)内部的阻料凸起(11)，其中，阻料凸起(11)设置在粉碎机外壳(1)中部。
3.根据权利要求1所述的一种应用于酸洗污泥生产的倾斜式高效粉碎机，其特征在于：所述驱动电机(7)采用步进式电机。
4.根据权利要求1所述的一种应用于酸洗污泥生产的倾斜式高效粉碎机，其特征在于：所述第一传动轴(8)、第二传动轴(10)的转速相同、转向相反。
5.根据权利要求1所述的一种应用于酸洗污泥生产的倾斜式高效粉碎机，其特征在于：所述粉碎机外壳(1)、第一传动轴(8)、粉碎齿(9)、第二传动轴(10)和限料凸起(11)均采用合金不锈钢制得。
6.根据权利要求2所述的一种应用于酸洗污泥生产的倾斜式高效粉碎机，其特征在于：所述阻料凸起(11)与粉碎机外壳(1)采用活动连接。
说明书
一种应用于酸洗污泥生产的倾斜式高效粉碎机
技术领域
本实用新型属于酸洗污泥生产设备应用技术领域，具体涉及一种应用于酸洗污泥生产的倾斜式高效粉碎机。
背景技术
粉碎机是将大尺寸的固体原料粉碎至要求尺寸的机械，粉碎机由粗碎、细碎、风力输送等装置组成，以高速撞击的形式达到粉碎的目的，根据被碎料或碎制料的尺寸可将粉碎机区分为粗碎机、粉碎机、超微粉碎机。在粉碎过程中施加于固体的外力有剪切、冲击、碾压、研磨四种，剪切主要用在粗碎破碎以及粉碎作业适用于有韧性或者有纤维的物料和大块料的破碎或粉碎作业，冲击主要用在粉碎作业中适于脆性物料的粉碎，碾压主要用在高细度粉碎超微粉碎作业中适于大多数性质的物料进行超微粉碎作业，研磨主要用于超微粉碎或超大型粉碎设备适于粉碎作业后的进一步粉碎作业。将传统的粉碎机用于对酸洗污泥的粉碎作业中，其存在以下缺点，一方面单一的粉碎结构在粉碎带有潮湿及具有一定粘度的酸洗污泥料时易出现堵塞的现象，粉碎效率低，另一方面单一的粉碎结构，粉碎效果差，粉碎不彻底(粉碎料含有大颗粒物质)，不利于后续的生产，也间接增加了生产成本(人工、能耗等)，降低了生产粉碎效率，而这是当前所亟待解决的。
因此，基于上述问题，本实用新型提供一种应用于酸洗污泥生产的倾斜式高效粉碎机。
实用新型内容
实用新型目的：本实用新型的目的是提供一种应用于酸洗污泥生产的倾斜式高效粉碎机，其结构简单、组装使用方便且使用寿命长，其采用双轴咬合作业的结构，进行异向咬合粉碎作业，粉碎效果好、效率高，满足酸洗污泥粉碎生产要求。
技术方案：本实用新型提供一种应用于酸洗污泥生产的倾斜式高效粉碎机，由粉碎机外壳，及设置在地面上用于固定粉碎机外壳的外壳安装架，及设置在粉碎机外壳两端的进料口、出料口，及设置在地面上且位于出料口下方的收料槽，及设置在粉碎机外壳上且位于进料口下方一侧的粉碎组件组成;所述粉碎组件，包括设置在粉碎机外壳上的齿轮箱，及设置在齿轮箱上的驱动电机，及一端与齿轮箱连接且另一端位于粉碎机外壳内的第一传动轴、第二传动轴，及分别设置在第一传动轴、第二传动轴上的粉碎齿。
本技术方案的，所述应用于酸洗污泥生产的倾斜式高效粉碎机，还包括设置在粉碎机外壳内部的阻料凸起，其中，阻料凸起设置在粉碎机外壳中部。
本技术方案的，所述驱动电机采用步进式电机。
本技术方案的，所述第一传动轴、第二传动轴的转速相同、转向相反。
本技术方案的，所述粉碎机外壳、第一传动轴、粉碎齿、第二传动轴和限料凸起均采用合金不锈钢制得。
本技术方案的，所述阻料凸起与粉碎机外壳采用活动连接。
与现有技术相比，本实用新型一种应用于酸洗污泥生产的倾斜式高效粉碎机的有益效果在于：1、其结构简单、组装使用方便且使用寿命长，其采用双轴咬合作业的结构，进行异向咬合粉碎作业，粉碎效果好、效率高，满足酸洗污泥粉碎生产要求;2、在粉碎外壳内部中间，增加限料凸起对粉碎的酸洗污泥原料进行阻挡，提高粉碎时间，保证酸洗污泥原料粉碎充分符合下一工序生产要求。
