申请日2015.02.12
公开(公告)日2015.08.19
IPC分类号C02F9/06
摘要
本实用新型公开了一种钻井废水处理装置，包括箱体及设在箱体内并通过管道依次连接的用于氧化的氧化池、用于初步pH调节的调节池Ⅰ、用于混凝的混凝池、用于沉淀的沉淀池、用于二次pH调节的调节池Ⅱ及用于吸附的吸附池，钻井废水依次经过这些功能池而得到净化处理;箱体以可拆卸方式连接在一可移动的支撑体上;钻井废水在氧化池内进行氧化，进入调节池Ⅰ使一部分物质析出沉淀，再进入混凝池使其形成大颗粒悬浮物，进入沉淀池将其悬浮物分离出来，进入调节池Ⅱ进行最后的酸碱调节，最后进入吸附池进行吸附处理并实现达标排放;各个功能池均设于箱体，箱体移动方便，在钻井结束后可以跟随钻井队到下一个钻井点继续使用，减少预留场地的数量。
权利要求书
1.一种钻井废水处理装置，其特征在于：包括箱体及设于箱体的用于对钻井废水进行净化处理的功能池，所述箱体以可拆卸方式连接在一可移动的支撑体上;所述功能池包括通过管道依次连接的用于氧化的氧化池、用于初步pH调节的调节池Ⅰ、用于混凝的混凝池、用于沉淀的沉淀池、用于二次pH调节的调节池Ⅱ及用于吸附的吸附池，钻井废水依次经过这些功能池而得到净化处理。
2.根据权利要求1所述的钻井废水处理装置，其特征在于：所述支撑体为机动车。
3.根据权利要求1所述的钻井废水处理装置，其特征在于：所述箱体包括矩形钢结构骨架、固设于骨架上的底板和侧板，及以可拆卸方式连接于骨架的顶盖，所述侧板的横截面形状为一种由多组波峰、斜边和波谷组成的梯形波纹结构。
4.根据权利要求1所述的钻井废水处理装置，其特征在于：所述氧化池包括串联设置的氧化池Ⅰ与氧化池Ⅱ。
5.根据权利要求1所述的钻井废水处理装置，其特征在于：所述氧化池中设有氧化电极。
6.根据权利要求1所述的钻井废水处理装置，其特征在于：该装置还包括辅助设备，所述箱体内设有用于安装放置辅助设备的辅助安装区，所述辅助设备包括用于将钻井废水泵入氧化池的计量泵。
7.根据权利要求1所述的钻井废水处理装置，其特征在于：该装置还包括用于电气控制的控制设备，所述箱体内设有用于安装控制设备的控制区。
8.根据权利要求1所述的钻井废水处理装置，其特征在于：所述氧化池、调节池Ⅰ、混凝池、沉淀池、调节池Ⅱ和吸附池均设有玻璃钢内衬。
说明书
钻井废水处理装置
技术领域
本实用新型涉及一种环保装置，特别涉及一种钻井废水处理装置。
背景技术
石油勘探开发过程会产生大量污染物，在石油天然气的勘探开发钻井过程 中，不可避免地会产生大量废弃物，其中，最大容积量的废弃物是钻井井场上 的废弃钻井液。废弃钻井液是一种含粘土、加重材料、各种化学处理剂、污水、 污油及钻屑的多相胶体-悬浮体体系，如果不加处理，任意排放，或者管理、处 理不当，均会对周边人、畜和自然环境造成不可估量的危害。目前，对于钻井 废水的处理多是采用集中处理和固化处理，需要在现场修筑大量的储水池等预 留场地，成本极高，而且钻井废水的产生具有污染源分散、点多面广等特点， 传统的处理方式已经无法满足石油勘探开发作业对废水处理快速、简单的要求。
因此，为了解决上述技术问题，就需要一种钻井废水处理装置，在钻井结 束后可以跟随钻井队到下一个钻井点继续使用，减少预留场地的数量，降低成 本，并实现钻井废水的达标处理排放。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种钻井废水处理装置，在钻井结 束后可以跟随钻井队到下一个钻井点继续使用，减少预留场地的数量，降低成 本，并实现钻井废水的达标处理排放。

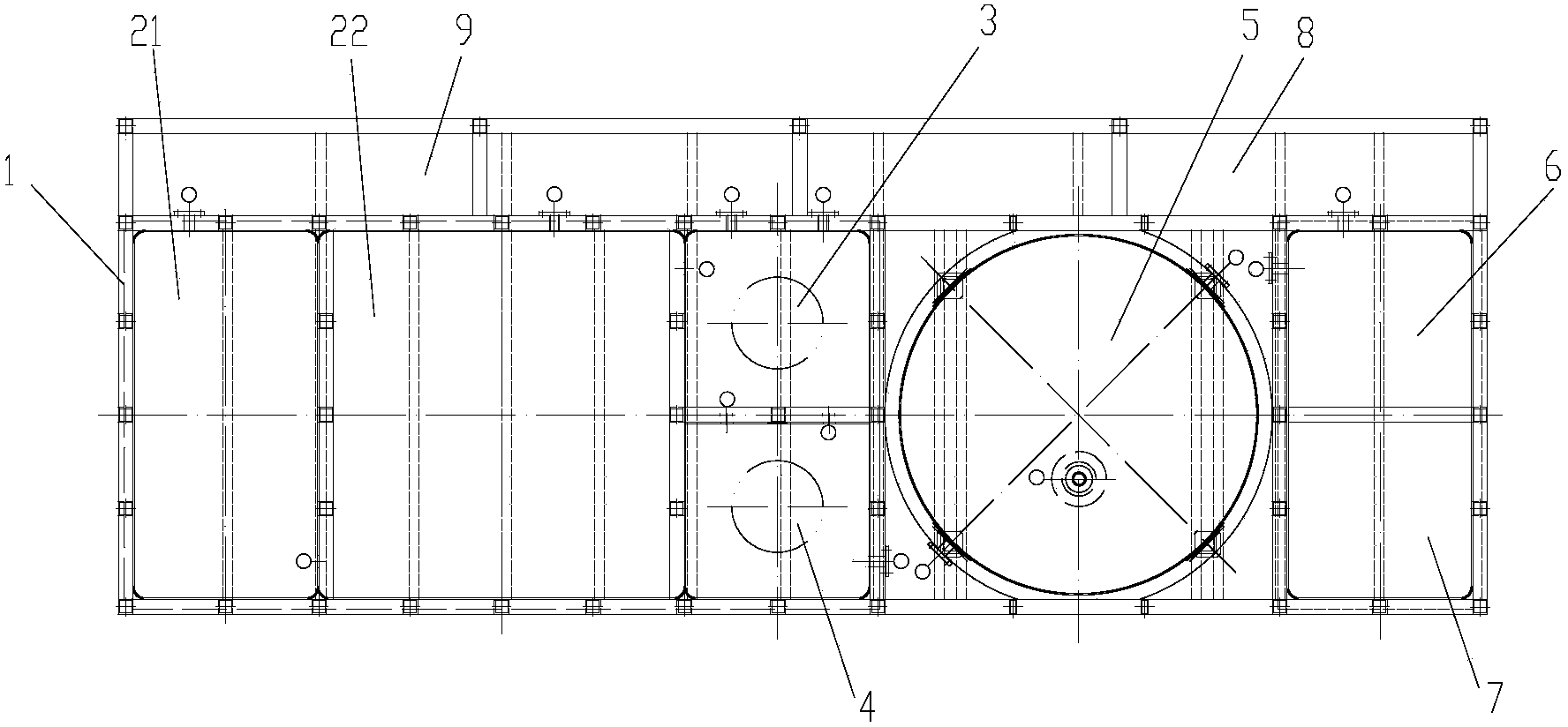

本实用新型的钻井废水处理装置，包括箱体及及设于箱体的用于对钻井废 水进行净化处理的功能池，所述箱体以可拆卸方式连接在一可移动的支撑体上。
进一步，所述功能池包括通过管道依次连接的用于氧化的氧化池、用于初 步pH调节的调节池Ⅰ、用于混凝的混凝池、用于沉淀的沉淀池、用于二次pH 调节的调节池Ⅱ及用于吸附的吸附池，钻井废水依次经过这些功能池而得到净 化处理。
进一步，所述支撑体为机动车。
进一步，所述箱体包括矩形钢结构骨架、固设于骨架上的底板和侧板，及 以可拆卸方式连接于骨架的顶盖，所述侧板的横截面形状为一种由多组波峰、 斜边和波谷组成的梯形波纹结构。
进一步，所述氧化池包括串联设置的氧化池Ⅰ与氧化池Ⅱ。
进一步，所述所述氧化池中设有氧化电极。
进一步，该装置还包括辅助设备，所述箱体内设有用于安装放置辅助设备 的辅助安装区，所述辅助设备包括用于将钻井废水泵入氧化池的计量泵。
进一步，该装置还包括用于电气控制的控制设备，所述箱体内设有用于安 装控制设备的控制区。
进一步，所述氧化池、调节池Ⅰ、混凝池、沉淀池、调节池Ⅱ和吸附池均 设有玻璃钢内衬。
本实用新型的有益效果：本实用新型的钻井废水处理装置，各个功能池均 设于箱体，箱体移动方便，在钻井结束后可以跟随钻井队到下一个钻井点继续 使用，减少预留场地的数量，降低成本;在进一步的方案中，钻井废水在氧化 池内进行氧化，然后进入调节池Ⅰ使一部分物质析出沉淀，然后再进入混凝池 使其形成大颗粒悬浮物，进入沉淀池将其悬浮物分离出来，然后进入调节池Ⅱ 进行最后的酸碱调节，最后进入吸附池进行吸附处理并实现达标排放。
