申请日2015.02.12
公开(公告)日2015.09.09
IPC分类号B01D25/12
摘要
本实用新型属于酸洗污泥生产设备应用技术领域，具体公开了一种应用于酸洗污泥处理的手动厢式压滤机，包括左支腿和右支腿，及两端分别连接左支腿、右支腿的第一导轴、第二导轴，及设置在第一导轴、第二导轴上的过滤机构，及设置在过滤机构两侧的左定位板、右定位板，其中，过滤机构通过设置在左定位板两侧的滑动组件与第一导轴、第二导轴连接，及设置在左支腿上且贯穿左支腿与左定位板连接的传动轴，及与传动轴一端连接的旋转手轮。本实用新型一种应用于酸洗污泥处理的手动厢式压滤机的有益效果，与传统手动压滤机相比，采用双导轴结构，利用旋转手轮驱动传动轴进行压滤作业，易操作且压滤量大，提高了工作效率及压滤质量，实现手动生产压滤要求。
权利要求书

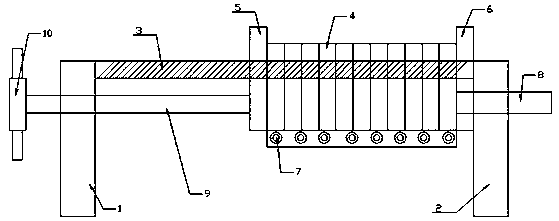

1.一种应用于酸洗污泥处理的手动厢式压滤机，其特征在于：包括左支腿(1)和右支腿(2)，及两端分别连接左支腿(1)、右支腿(2)的第一导轴(3)、第二导轴(11)，及设置在第一导轴(3)、第二导轴(11)上的过滤机构(4)，及设置在过滤机构(4)两侧的左定位板(5)、右定位板(6)，其中，过滤机构(4)通过设置在左定位板(5)两侧的滑动组件与第一导轴(3)、第二导轴(11)连接，右定位板(6)与右支腿(2)连接，及设置在左支腿(1)上且贯穿左支腿(1)与左定位板(5)连接的传动轴(9)，及与传动轴(9)一端连接的旋转手轮(10)，及设置在右支腿(2)上且贯穿右支腿(2)、右定位板(6)与过滤机构(4)连接的进料口(8)，及设置在过滤机构(4)下部一侧的滤液出料口(7)。
2.根据权利要求1所述的一种应用于酸洗污泥处理的手动厢式压滤机，其特征在于：所述设置在左定位板(5)两侧的滑动组件，由一端与左定位板(5)连接的L型支撑臂(12)，及两端分别连接左定位板(5)、L型支撑臂(12)的导轴(13)，及设置在导轴(13)上且与第一导轴(3)、第二导轴(11)连接的导轮(14)组成。
3.根据权利要求2所述的一种应用于酸洗污泥处理的手动厢式压滤机，其特征在于：所述设置在导轴(13)上的导轮(14)至少设置一对，采用尼龙或合金不锈钢导轮。
4.根据权利要求1所述的一种应用于酸洗污泥处理的手动厢式压滤机，其特征在于：所述传动轴(9)为带螺纹的旋转轴，其与左支腿(1)采用螺旋丝型连接。
5.根据权利要求3所述的一种应用于酸洗污泥处理的手动厢式压滤机，其特征在于：所述左定位板(5)、右定位板(6)、第一导轴(3)和第二导轴(11)均采用合金不锈钢制得。
说明书
一种应用于酸洗污泥处理的手动厢式压滤机
技术领域
本实用新型属于酸洗污泥生产设备应用技术领域，具体涉及一种应用于酸洗污泥处理的手动厢式压滤机。
背景技术
压滤机是一种常用的固液分离设备，广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。压滤机由多块滤板和滤框组成过滤机构并通过压力推动的过滤装置，主要分为板式压滤机、厢式压力机和立式压滤机三种，厢式压力机又分自动和手动两种，因生产需要可依据情况选用，而对于处理量较小的酸洗污泥料，常采用手动厢式压滤机及节约能源。但是，传统的手动压滤机，其过滤机构工作压滤面积小、效率低，而且不易操作，长期使用后由于承重性差，出现机架弯曲的现象，以及过滤机构与驱动部件设计合理，导致过滤效果差，出现滞留积液，而这是当前所亟待解决的。
因此，基于上述问题，本实用新型提供一种应用于酸洗污泥处理的手动厢式压滤机。
实用新型内容
实用新型目的：本实用新型的目的是提供一种应用于酸洗污泥处理的手动厢式压滤机，其结构简单、组装使用方便且使用寿命长，其采用双导轴结构，利用旋转手轮驱动传动轴进行压滤作业，易操作且压滤量大，提高了工作效率及压滤质量，实现手动生产压滤要求。
技术方案：本实用新型提供一种应用于酸洗污泥处理的手动厢式压滤机，包括左支腿和右支腿，及两端分别连接左支腿、右支腿的第一导轴、第二导轴，及设置在第一导轴、第二导轴上的过滤机构，及设置在过滤机构两侧的左定位板、右定位板，其中，过滤机构通过设置在左定位板两侧的滑动组件与第一导轴、第二导轴连接，右定位板与右支腿连接，及设置在左支腿上且贯穿左支腿与左定位板连接的传动轴，及与传动轴一端连接的旋转手轮，及设置在右支腿上且贯穿右支腿、右定位板与过滤机构连接的进料口，及设置在过滤机构下部一侧的滤液出料口。
本技术方案的，所述设置在左定位板两侧的滑动组件，由一端与左定位板连接的L型支撑臂，及两端分别连接左定位板、L型支撑臂的导轴，及设置在导轴上且与第一导轴、第二导轴连接的导轮组成。
本技术方案的，所述设置在导轴上的导轮至少设置一对，采用尼龙或合金不锈钢导轮。
本技术方案的，所述传动轴为带螺纹的旋转轴，其与左支腿采用螺旋丝型连接。
本技术方案的，所述左定位板、右定位板、第一导轴和第二导轴均采用合金不锈钢制得。
与现有技术相比，本实用新型一种应用于酸洗污泥处理的手动厢式压滤机的有益效果在于：1、其结构简单、组装使用方便，与传统手动压滤机相比，其采用双导轴结构，利用旋转手轮驱动传动轴进行压滤作业，易操作且压滤量大，提高了工作效率及压滤质量，实现手动生产压滤要求;2、左定位板、右定位板、第一导轴和第二导轴采用合金不锈钢，耐腐蚀、使用寿命长，满足酸洗污泥压滤生产要求。
