申请日2015.02.12
公开(公告)日2015.07.22
IPC分类号B01D29/11; B01D29/60; B01D29/64
摘要
本实用新型公开了一种垃圾渗滤液过滤器，包括筒体，减速电机，密封装置，其特征在于：密封装置包括第一道泥浆密封组件和置于泥浆密封组件上方的第二道密封组件;筒体的内壁侧设有滤网组件，滤网组件包括楔形过滤网;减速电机的驱动主轴上通过固定架还固定有用于清理楔形过滤网上附着杂质的毛刷组件。本实用新型根据水质特点，采用耐腐蚀耐高温耐酸碱的材质及密封结构，同时采用自动，手动，时间操作方式，解决了“预处理+MVR蒸发”工艺中，因预处理阶段及深度处理阶段，渗滤液中的杂质浓度较高及药品洗机过程中温度高，洗机液呈酸碱性，传统盘根密封及机械密封使用周期短，需经常维护的缺点，使得处理垃圾渗滤整个系统连续运行。
权利要求书

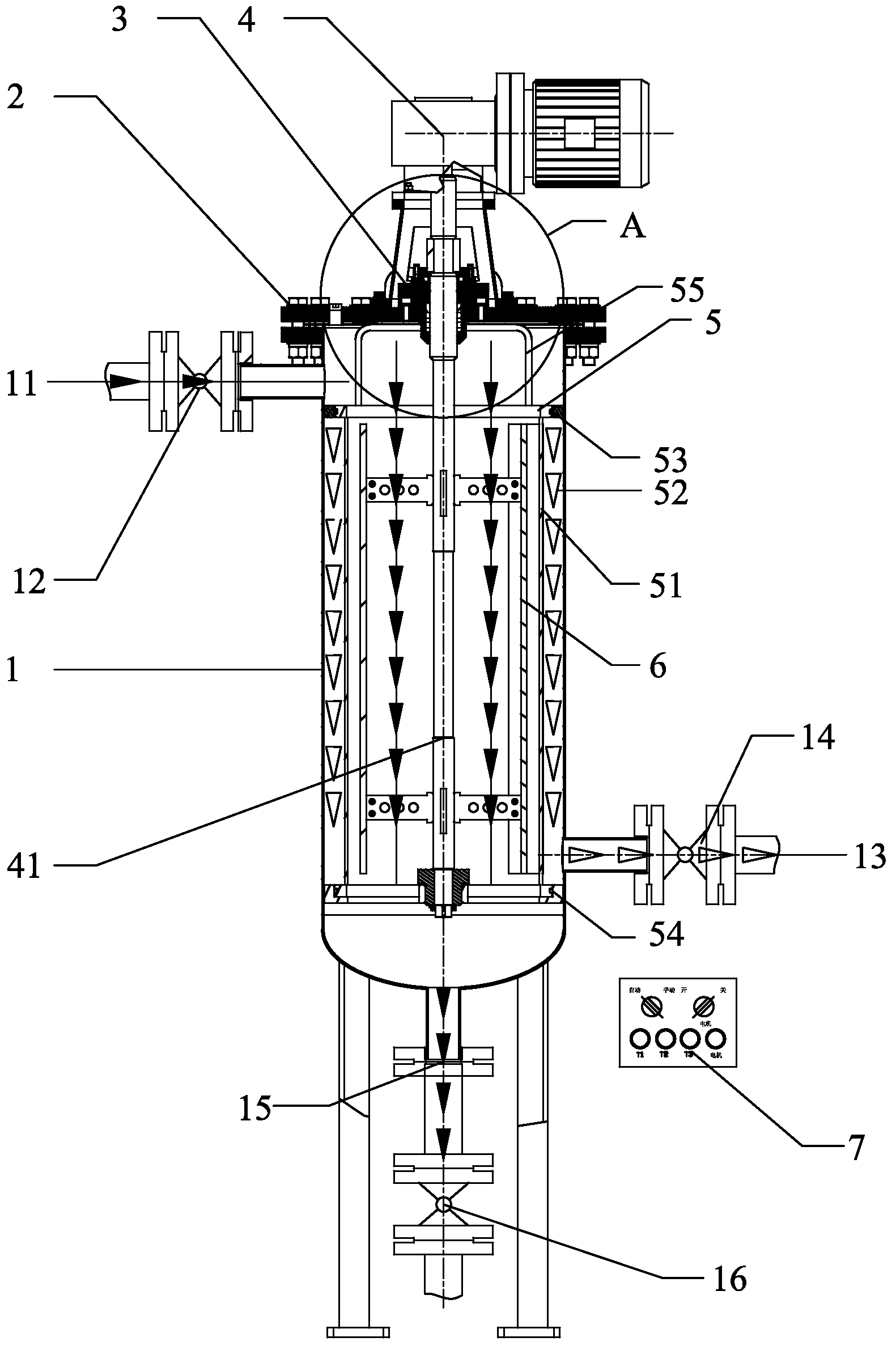

1.一种垃圾渗滤液过滤器，包括筒体(1)，减速电机(4)置于所述筒体 (1)上方，所述减速电机(4)的驱动主轴(41)穿过设置在所述筒体(1)上 端的压盖法兰(2)伸入到所述筒体(1)内，密封装置(3)将所述压盖法兰(2) 与所述驱动主轴(41)的交汇处密封;所述筒体(1)的上端筒壁上设有带有进 液阀(12)的进液口(11)，所述筒体(1)的下端筒壁上设有带有出液阀(14) 的出液口(13)，所述筒体(1)的底端设有带有排污阀(16)的排污口(15); 其特征在于：
所述密封装置(3)包括第一道泥浆密封组件和置于所述泥浆密封组件上方 的第二道密封组件，所述第一道泥浆密封组件包括轴用泥浆密封(31)和用于 支撑所述轴用泥浆密封(31)的支撑隔套(32);所述第二道密封组件为旋转格 来圈(33)密封;
所述筒体(1)的内壁侧设有滤网组件(5)，所述滤网组件(5)包括楔形 过滤网(51);
所述驱动主轴(41)上通过固定架还固定有用于清理所述楔形过滤网(51) 上附着杂质的毛刷组件(6)。
2.根据权利要求1所述的垃圾渗滤液过滤器，其特征在于：所述楔形过滤 网(51)上的滤网孔(52)为楔形结构。
3.根据权利要求1所述的垃圾渗滤液过滤器，其特征在于：所述毛刷组件 (6)包括与所述驱动主轴(41)相固定的、经一次冲压成型的底座(61)和与 所述底座(61)可拆卸连接的毛刷(62)，所述毛刷(62)采用耐酸碱、耐高温 的材质制成。
4.根据权利要求1所述的垃圾渗滤液过滤器，其特征在于：所述滤网组件 (5)上端设有固定扶手(55)，所述滤网组件(5)通过所述压盖法兰(2)压 住所述固定扶手(55)固定在所述筒体(1)内。
5.根据权利要求1所述的垃圾渗滤液过滤器，其特征在于：所述滤网组件 (5)的上下两端分别通过第一密封圈(53)和第二密封圈(54)将所述滤网组 件(5)与所述筒体(1)间的空隙密封。
6.根据权利要求1所述的垃圾渗滤液过滤器，其特征在于：所述垃圾渗滤 液过滤器还设有用于控制手动、自动转换调节的差压变送器(18)。
说明书
垃圾渗滤液过滤器
技术领域
本实用新型涉及一种应用于环保领域的“预处理+MVR蒸发”工艺，处理 垃圾填埋场产生的垃圾渗滤液的环保设备，具体地说是一种垃圾渗滤液过滤器。
背景技术
目前，随着国家对环保事业的越来越重视，近几年环保局连续出台了各种 污水排放控制的法规标准等。采用“预处理+MVR蒸发”工艺，在预处理阶段 过滤，深度处理阶段过滤后，处理垃圾渗滤液含氨氮较高，BOD较低，COD较 高，悬浮物SS的浓度较高及洗机过程中PH值2-10范围内的难处理水质垃圾渗 滤液时，存在所应用垃圾渗滤液过滤器设备，因水质悬浮颗粒较大，处理过程 中水温高，洗机过程中介质中含酸碱等特点，经常因垃圾渗滤液过滤器设备失 效，出现泄漏，不能很好劫持介质中杂质颗粒，洗机频繁，或者因过滤器失效 造成渗滤液处理系统遭受冲击，设备需经常停机维护，不能连续运转。
实用新型内容
根据上述提出的技术问题，而提供一种垃圾渗滤液过滤器。本实用新型主 要利用专用的泥浆密封结构，即双保险密封结构，同时设备材质及密封的材质 的耐磨、耐酸碱、耐高温性强，采用楔形结构的滤网孔及可替换毛刷，从而达 到过滤器密封性能好，能有效的劫持介质中的杂质颗粒和安装维护便捷等效果。
本实用新型采用的技术手段如下：
一种垃圾渗滤液过滤器，包括筒体，减速电机置于所述筒体上方，所述减 速电机的驱动主轴穿过设置在所述筒体上端的压盖法兰伸入到所述筒体内，密 封装置将所述压盖法兰与所述驱动主轴的交汇处密封;所述筒体的上端筒壁上 设有带有进液阀的进液口，所述筒体的下端筒壁上设有带有出液阀的出液口， 所述筒体的底端设有带有排污阀的排污口;其特征在于：
所述密封装置包括第一道泥浆密封组件和置于所述泥浆密封组件上方的第 二道密封组件，所述第一道泥浆密封组件包括轴用泥浆密封和用于支撑所述轴 用泥浆密封的支撑隔套;所述第二道密封组件为旋转格来圈密封;
所述筒体的内壁侧设有滤网组件，所述滤网组件包括楔形过滤网;
所述驱动主轴上通过固定架还固定有用于清理所述楔形过滤网上附着杂质 的毛刷组件。
进一步地，所述楔形过滤网上的滤网孔为楔形结构。
进一步地，所述毛刷组件包括与所述驱动主轴相固定的、经一次冲压成型 的底座和与所述底座可拆卸连接的毛刷，所述毛刷采用耐酸碱、耐高温的材质 制成。
进一步地，所述滤网组件上端设有固定扶手，所述滤网通过所述压盖法兰 压住所述固定扶手固定在所述筒体内，可防止在工作过程中滤网组件旋转。
进一步地，所述滤网组件的上下两端分别通过第一密封圈和第二密封圈将 所述滤网组件与所述筒体间的空隙密封，防止渗滤液未经过滤直接排出。
进一步地，所述垃圾渗滤液过滤器还设有用于控制手动、自动转换调节的 差压变送器，可根据工艺要求实现手动，自动，时间控制方式进行灵活操作切 换，并即时控制及显示设备内部压力值。
本实用新型主要用于过滤“预处理+MVR蒸发”工艺处理设备中高浓度垃 圾渗滤液及该工艺设备在洗机过程中所产生的废液，上述过程分为2个阶段， 即预处理阶段过滤和深度处理阶段过滤及洗机。
较现有技术相比，本实用新型具有以下优点：
1、采用专用的泥浆密封结构方式，双保险密封结构，当第一道密封失效时， 后续的旋转格来圈还能继续保证密封，同时设备材质及密封的材质耐磨，耐酸 碱，耐高温，大大延长该过滤器使用寿命周期并可快速更换的密封结构，避免 出现泄漏;
2、采用专用的楔形过滤网作为滤网，滤网孔呈楔形结构，根据要求可过滤 颗粒渗滤液中30μ以上的杂质颗粒，很好的劫持介质中的杂质颗粒，避免冲击 整个工艺系统;
3、采用专用的毛刷组件结构，其材质具有耐酸碱，耐高温的特点，毛刷固 定底座采用一次冲压成型结构，更换毛刷时可直接从冲压成型底座内抽出毛刷 更换即可，安装维护便捷;通过筒体顶部的减速电机驱动，根据要求可在工作 的过程中不停地清理楔形过滤网上，附着的渗滤液杂质颗粒，使得洗机反冲洗 周期大大延长;
4、通过差压变送器根据工况要求分为手动，自动，时间控制洗机方式进行 灵活操作切换，并即时控制及显示设备内部压力值。
综上，本实用新型使得采用“预处理+MVR蒸发”工艺处理垃圾渗滤液处 理系统避免遭受冲击，增长维护设备周期，辅助整个工艺系统连续运行。
