申请日2015.02.11
公开(公告)日2015.07.15
IPC分类号C02F1/00; B01D35/12
摘要

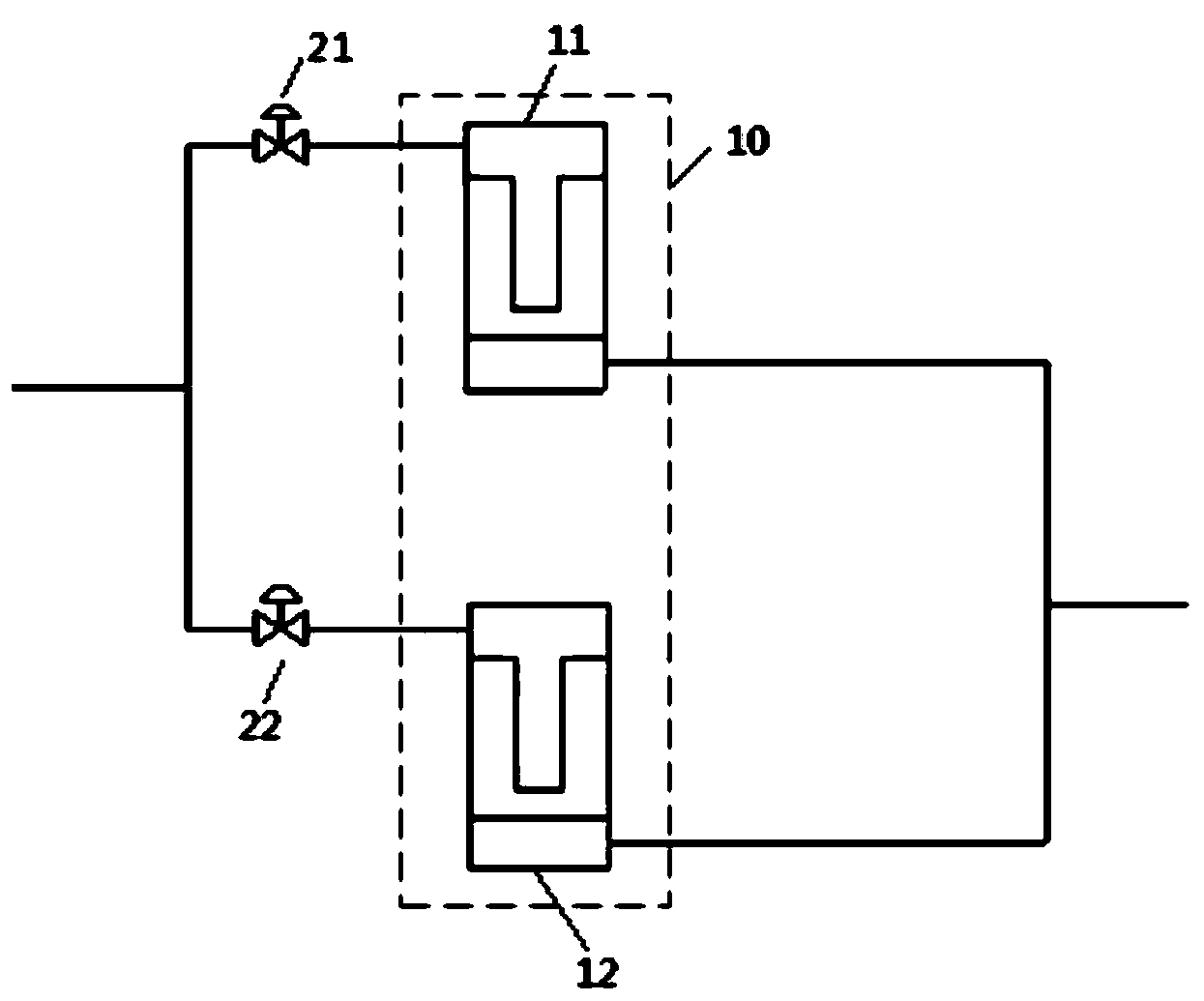

本实用新型公开了一种过滤设备及污水处理车，该设备包括：过滤器组，包括并联连接的第一过滤器和第二过滤器;第一截断阀，串联连接至所述第一过滤器的输入端，以用于截断或接通进入所述第一过滤器的液体;以及第二截断阀，串联连接至所述第二过滤器的输入端，以用于截断或接通进入所述第二过滤器的液体。本实用新型通过将两个过滤器并联从而可以实现在不停机的状态下更换过滤器或滤芯，从而可以确保过滤器或滤芯工作更合理，使用寿命更长，还可以提高设备的使用效率。
权利要求书
1.一种过滤设备，其特征在于，该设备包括：
过滤器组，包括并联连接的第一过滤器和第二过滤器;
第一截断阀，串联连接至所述第一过滤器的输入端，以用于截断或接通 进入所述第一过滤器的液体;以及
第二截断阀，串联连接至所述第二过滤器的输入端，以用于截断或接通 进入所述第二过滤器的液体。
2.根据权利要求1所述的设备，其特征在于，该设备还包括：
控制器，与所述第一截断阀和所述第二截断阀连接，以通过分别控制所 述第一截断阀和所述第二截断阀的动作来分别截断或接通进入所述第一过 滤器和所述第二过滤器的液体。
3.根据权利要求2所述的设备，其特征在于，该设备还包括：
入口流量传感器，用于检测所述过滤器组的入口流量;
所述控制器与所述入口流量传感器连接;
其中，所述控制器根据所述过滤器组的入口流量及所述第一过滤器和所 述第二过滤器的额定流量来控制所述第一截断阀和/或第二截断阀的动作来 截断或接通进入所述第一过滤器和/或第二过滤器的液体;
其中，所述过滤器组的入口流量为所述第一过滤器的入口流量与所述第 二过滤器的入口流量之和。
4.根据权利要求2所述的设备，其特征在于，该设备还包括：
入口流量传感器，用于检测所述过滤器组的入口流量;
所述控制器与所述入口流量传感器连接;
其中，在所述入口流量小于或等于所述第一过滤器或所述第二过滤器的 额定流量的情况下，所述控制器通过控制所述第一截断阀来接通进入第一过 滤器的液体，并通过控制第二截断阀来截断进入第二过滤器的液体;在所述 入口流量大于所述第一过滤器或所述第二过滤器的额定流量并小于或等于 所述过滤器组的额定流量的情况下，所述控制器通过控制所述第一截断阀和 所述第二截断阀来接通进入所述第一过滤器和所述第二过滤器的液体;在所 述入口流量大于所述过滤器组的额定流量的情况下，所述控制器通过调整离 心泵的频率来降低所述入口流量;
其中，所述第一过滤器的额定流量与所述第二过滤器的额定流量相同， 且所述过滤器组的额定流量为所述第一过滤器的额定流量与所述第二过滤 器的额定流量之和。
5.根据权利要求3或4所述的设备，其特征在于，该设备还包括：
第一压差传感器，连接在所述第一过滤器的输入端与输出端之间，以用 于检测所述第一过滤器的压力差;以及
第二压差传感器，连接在所述第二过滤器的输入端与输出端之间，以用 于检测所述第二过滤器的压力差;
所述控制器与所述第一压差传感器和所述第二压差传感器连接;
其中，在所述第一过滤器的压力差大于一预定压力差阈值且所述入口流 量小于或等于所述第一过滤器的额定流量的情况下，所述控制器通过控制所 述第一截断阀来截断进入所述第一过滤器的液体，并同时控制所述第二截断 阀来接通进入所述第二过滤器的液体;
在所述第一过滤器的压力差大于所述预定压力差阈值且所述入口流量 大于所述第一过滤器的额定流量的情况下，所述控制器通过控制所述第一截 断阀来截断进入所述第一过滤器的液体，同时控制所述第二截断阀来接通进 入所述第二过滤器的液体，并且所述控制器通过调整离心泵的频率来降低所 述入口流量。
6.根据权利要求3或4所述的设备，其特征在于，该设备还包括：
第一入口压力传感器，串联连接至所述第一过滤器的输入端，以用于检 测所述第一过滤器的入口压力;
第二入口压力传感器，串联连接至所述第二过滤器的输入端，以用于检 测所述第二过滤器的入口压力;
第一出口压力传感器，串联连接至所述第一过滤器的输出端，以用于检 测所述第一过滤器的出口压力;以及
第二出口压力传感器，串联连接至所述第二过滤器的输出端，以用于检 测所述第二过滤器的出口压力;
所述控制器与所述第一入口压力传感器、所述第二入口压力传感器、所 述第一出口压力传感器、所述第二出口压力传感器连接，所述控制器通过所 述第一过滤器的入口压力和出口压力计算得到第一过滤器的压力差，通过所 述第二过滤器的入口压力和出口压力计算得到第二过滤器的压力差;
其中，在所述第一过滤器的压力差大于一预定压力差阈值且所述入口流 量小于或等于所述第一过滤器的额定流量的情况下，所述控制器通过控制所 述第一截断阀来截断进入所述第一过滤器的液体，并同时控制所述第二截断 阀来接通进入所述第二过滤器的液体;
在所述第一过滤器的压力差大于所述预定压力差阈值且所述入口流量 大于所述第一过滤器的额定流量的情况下，所述控制器通过控制所述第一截 断阀来截断进入所述第一过滤器的液体，同时控制所述第二截断阀来接通进 入所述第二过滤器的液体，并且所述控制器通过调整离心泵的频率来降低所 述入口流量。
7.根据权利要求5所述的设备，其特征在于，该设备还包括：
第一报警装置，与所述控制器连接，在所述第一过滤器的压力差大于所 述预定压力差阈值的情况下进行报警;和/或
第二报警装置，与所述控制器连接，在所述第二过滤器的压力差大于所 述预定压力差阈值的情况下进行报警。
8.根据权利要求4所述的设备，其特征在于，该设备还包括：
变频器，与所述控制器连接，所述控制器通过该变频器调整离心泵的频 率来降低所述入口流量。
9.根据权利要求1所述的设备，其特征在于，所述截断阀是气动隔膜 阀。
10.一种污水处理车，其特征在于，包括权利要求1至9中任一项权利 要求所述的过滤设备。
说明书
一种过滤设备及污水处理车
技术领域
本实用新型涉及污水处理领域，具体地，涉及一种过滤设备及污水处理 车。
背景技术
目前，污水处理车上的过滤器设备中仅具有一个过滤器，在过滤器出现 故障或过滤效果不好的情况下，就需要停机来更换过滤器或更换滤芯。这样 不仅会因为频繁停机而使得设备的使用效率及寿命受到不好的影响，而且会 因为无流量匹配而影响过滤器的使用性能。
实用新型内容
本实用新型的目的是提供一种过滤设备及污水处理车，用于解决在不停 机的状态下更换过滤器或滤芯的问题。
为了实现上述目的，本实用新型提供了一种过滤设备，该设备包括：过 滤器组，包括并联连接的第一过滤器和第二过滤器;第一截断阀，串联连接 至所述第一过滤器的输入端，以用于截断或接通进入所述第一过滤器的液 体;以及第二截断阀，串联连接至所述第二过滤器的输入端，以用于截断或 接通进入所述第二过滤器的液体。
优选地，该设备还包括：控制器，与所述第一截断阀和所述第二截断阀 连接，以通过分别控制所述第一截断阀和所述第二截断阀的动作来分别截断 或接通进入所述第一过滤器和所述第二过滤器的液体。
优选地，该设备还包括：入口流量传感器，用于检测所述过滤器组的入 口流量;所述控制器与所述入口流量传感器连接;其中，所述控制器根据所 述过滤器组的入口流量及所述第一过滤器和所述第二过滤器的额定流量来 控制所述第一截断阀和/或第二截断阀的动作来截断或接通进入所述第一过 滤器和/或第二过滤器的液体;其中，所述过滤器组的入口流量为所述第一过 滤器的入口流量与所述第二过滤器的入口流量之和。
优选地，该设备还包括：入口流量传感器，用于检测所述过滤器组的入 口流量;所述控制器与所述入口流量传感器连接;其中，在所述入口流量小 于或等于所述第一过滤器或所述第二过滤器的额定流量的情况下，所述控制 器通过控制所述第一截断阀来接通进入第一过滤器的液体，并通过控制第二 截断阀来截断进入第二过滤器的液体;在所述入口流量大于所述第一过滤器 或所述第二过滤器的额定流量并小于或等于所述过滤器组的额定流量的情 况下，所述控制器通过控制所述第一截断阀和所述第二截断阀来接通进入所 述第一过滤器和所述第二过滤器的液体;在所述入口流量大于所述过滤器组 的额定流量的情况下，所述控制器通过调整离心泵的频率来降低所述入口流 量;其中，所述第一过滤器的额定流量与所述第二过滤器的额定流量相同， 且所述过滤器组的额定流量为所述第一过滤器的额定流量与所述第二过滤 器的额定流量之和。
优选地，该设备还包括：第一压差传感器，连接在所述第一过滤器的输 入端与输出端之间，以用于检测所述第一过滤器的压力差;以及第二压差传 感器，连接在所述第二过滤器的输入端与输出端之间，以用于检测所述第二 过滤器的压力差;所述控制器与所述第一压差传感器和所述第二压差传感器 连接;其中，在所述第一过滤器的压力差大于一预定压力差阈值且所述入口 流量小于或等于所述第一过滤器的额定流量的情况下，所述控制器通过控制 所述第一截断阀来截断进入所述第一过滤器的液体，并同时控制所述第二截 断阀来接通进入所述第二过滤器的液体;在所述第一过滤器的压力差大于所 述预定压力差阈值且所述入口流量大于所述第一过滤器的额定流量的情况 下，所述控制器通过控制所述第一截断阀来截断进入所述第一过滤器的液 体，同时控制所述第二截断阀来接通进入所述第二过滤器液体，并且所述控 制器通过调整离心泵的频率来降低所述入口流量。
优选地，该设备还包括：第一入口压力传感器，串联连接至所述第一过 滤器的输入端，以用于检测所述第一过滤器的入口压力;第二入口压力传感 器，串联连接至所述第二过滤器的输入端，以用于检测所述第二过滤器的入 口压力;第一出口压力传感器，串联连接至所述第一过滤器的输出端，以用 于检测所述第一过滤器的出口压力;以及第二出口压力传感器，串联连接至 所述第二过滤器的输出端，以用于检测所述第二过滤器的出口压力;所述控 制器与所述第一入口压力传感器、所述第二入口压力传感器、所述第一出口 压力传感器、所述第二出口压力传感器连接，所述控制器通过所述第一过滤 器的入口压力和出口压力计算得到第一过滤器的压力差，通过所述第二过滤 器的入口压力和出口压力计算得到第二过滤器的压力差;其中，在所述第一 过滤器的压力差大于一预定压力差阈值且所述入口流量小于或等于所述第 一过滤器的额定流量的情况下，所述控制器通过控制所述第一截断阀来截断 进入所述第一过滤器的液体，并同时控制所述第二截断阀来接通进入所述第 二过滤器的液体;在所述第一过滤器的压力差大于所述预定压力差阈值且所 述入口流量大于所述第一过滤器的额定流量的情况下，所述控制器通过控制 所述第一截断阀来截断进入所述第一过滤器的液体，同时控制所述第二截断 阀来接通进入所述第二过滤器的液体，并且所述控制器通过调整离心泵的频 率来降低所述入口流量。
优选地，该设备还包括：第一报警装置，与所述控制器连接，在所述第 一过滤器的压力差大于所述预定压力差阈值的情况下进行报警;以及第二报 警装置，与所述控制器连接，在所述第二过滤器的压力差大于所述预定压力 差阈值的情况下进行报警。
优选地，该设备还包括：变频器，与所述控制器连接，所述控制器通过 该变频器调整离心泵的频率来降低所述入口流量。
优选地，所述截断阀是气动隔膜阀。
相应地，本实用新型还提供了一种污水处理车，包括以上描述的过滤设 备。
通过上述技术方案，本实用新型通过将两个过滤器并联从而可以实现在 不停机的状态下更换过滤器或滤芯，从而可以确保过滤器或滤芯工作更合 理，使用寿命更长，还可以提高设备的使用效率。
本实用新型的其它特征和优点将在随后的具体实施方式部分予以详细 说明。
