申请日2015.04.15
公开(公告)日2015.09.02
IPC分类号C02F9/04; C02F103/16; C25C1/08
摘要
一种电镀重金属废水处理工艺专用装置，它包括预处理设备(1)、一级离子交换柱(2)、二级离子交换柱(3)、镍回收设备(4);该装置利用两级串联树脂法进行电镀重金属废水处理工艺及其专用装置，不仅使电镀重金属废水达到高标准排放，还使电镀废水中的金属镍进行回收利用。
权利要求书
1.一种电镀重金属废水处理工艺的专用装置，其特征在于：它包括预处 理设备(1)、一级离子交换柱(2)、二级离子交换柱(3)、镍回收设备(4);

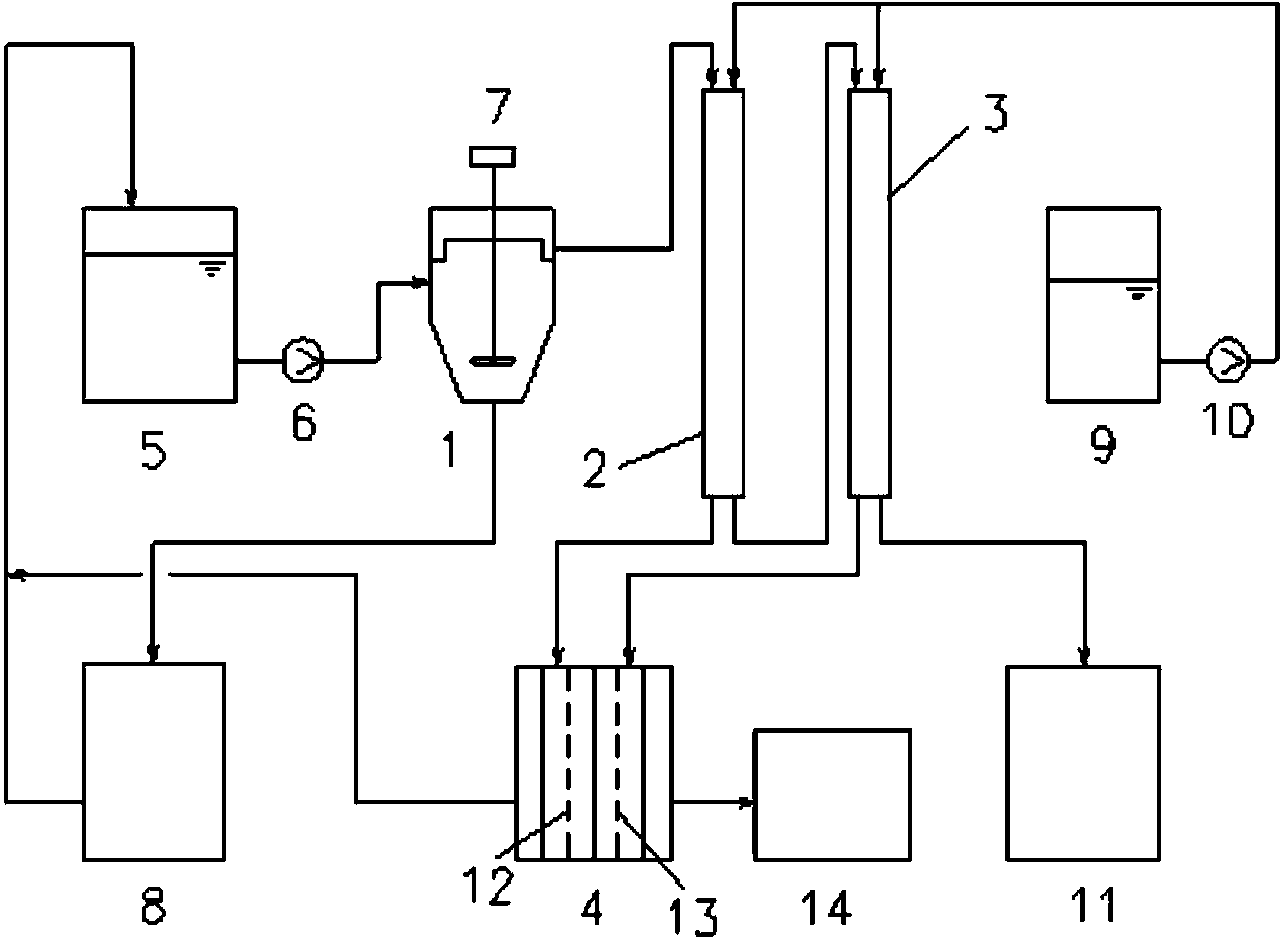

原水池(5)与预处理设备(1)连接，连接管路上装有第一进水泵(6)，预处理 设备(1)的清液输出端连接一级离子交换柱(2)，污泥输出端连接污泥处理系统 (8)，污泥处理系统(8)的滤液输出端连接回原水池(5)，再生液箱(9)的输出端分 别与一级离子交换柱(2)和二级离子交换柱(3)连接，连接管路上装有第二进水 泵(10)，一级离子交换柱(2)的清液输出端连接二级离子交换柱(3)，洗脱液输出 端连接镍回收设备(4)，二级离子交换柱(3)的清液输出端连接产水池(11)，洗脱 液输出端连接镍回收设备(4)，镍回收设备(4)的输出端连接镍回收容器(14)，废 液输出端连接回原水池(5)。
2.如权利要求1所述的电镀重金属废水处理工艺的专用装置，其特征在 于：所述预处理设备(1)配置有搅拌机(7)、加药泵、在线仪表。
3.如权利要求1所述的电镀重金属废水处理工艺的专用装置，其特征在 于：所述一级离子交换柱(2)与二级离子交换柱(3)可互为一二级，且均装有离 子交换树脂，连接管路上均装有流量计、压力表。
4.如权利要求1所述的电镀重金属废水处理工艺的专用装置，其特征在 于：所述镍回收设备(4)中设有阳极室、阴极室，并装有不溶性阳电极(12)与回 收用阴电极(13)。
说明书
电镀重金属废水处理工艺专用装置
技术领域
本实用新型属于环保行业工业废水处理技术领域，具体讲就是涉及电镀废 水处理领域，尤其是涉及一种利用两级串联树脂法进行电镀重金属废水处理工 艺专用装置，不仅使电镀重金属废水达到高标准排放，还使电镀废水中的金属 镍进行回收利用。
背景技术
随着人们生活水平的提高，耐用消费品数量极大增加，而耐用消费品的生 产过程需要用到电镀。因此，自20世纪以来，电镀工业已得到迅猛发展。电镀 工艺是一种使镀件表面获得所需的金属镀层的先进方法，能使金属镀层具有平 整光滑的良好外观并与基体牢固结合。然而，电镀生产中必须在镀前把镀件表 面的污物(油、锈、氧化铁皮等)彻底清理干净，同时，在电镀过程中以及电镀 结束后还需用水多次清洗镀件。因此，电镀生产过程中必然会产生大量的电镀 废水，该废水中除了含有氰化物、复杂的络盐等剧毒物质外，还广泛含有铜、 镍、铬、锌等重金属。其中，重金属一般具有致癌、致畸和致突变的性质，对 人体危害极大，并且电镀厂的分散面较广，与其他工业相比，虽然废水量相对 较少，但污染扩散面积却相对较大，所造成的污染极为严重。因此，做好电镀 废水治理技术，减少重金属污染危害，一直是工业界与环保部门重点研究的课 题，并且越来越受到工业界的普遍重视，重金属离子的分离与回收技术，在现 代科技和工业领域中有着广泛的应用前景。
电镀废水的处理方法主要有：化学沉淀法、吸附法、离子交换法等，从环 境保护的角度考虑，以前的电镀废水中重金属的处理主要集中于去除有毒重金 属，传统的用沉淀法处理后的水不能循环利用，且产生的有毒污染物处置费用 较高;用吸附法处理，仅对一定浓度的废水处理效果较好，且吸附容量有限， 出水难以达到标准，吸附剂不易再生。相比而言，离子交换法是通过离子交换 柱的作用，将水中的阳离子和水中的阴离子与交换柱中的阳树脂的H+和阴树脂 的OH-进行交换，从而达到脱盐的目的，可有选择性地去除废水中的有毒金属污 染物，回收废水中的贵金属，以及使水循环利用，回收率达97%以上。但是现有 的离子交换法处理后的出水中重金属含量达到一定程度后，无法再进一步降低， 不能达到高标准排放，并且只是简单的将电镀废水中的重金属分离出来，无法 将其进行有效利用，
实用新型内容
本实用新型的目的是针对现有的电镀废水离子交换工艺处理后的出水重金 属含量达到一定程度后，无法再进一步降低，不能达到高标准排放，并且只是 简单的将电镀废水中的镍金属分离出来，无法将其进行有效利用的技术缺陷， 提供一种电镀重金属废水处理工艺及其专用装置，利用两级串联树脂法进行电 镀重金属废水处理工艺及其专用装置，不仅使电镀重金属废水达到高标准排放， 还使电镀废水中的重金属镍进行回收利用。
技术方案
为了实现上述技术目的，本实用新型设计一种电镀重金属废水处理工艺， 其特征在于，它包括以下几个步骤：
(1)将电镀重金属废水送入预处理系统，进行沉淀反应，得到沉淀出水;
(2)将步骤(1)得到的沉淀出水送入一级树脂系统，进行离子交换，去除废水 中的重金属，得到一级树脂出水;
(3)将步骤(2)得到的一级树脂出水送入二级树脂系统，进行离子交换，进一 步去除废水中的重金属，得到二级树脂出水;
(4)步骤(2)和(3)离子交换树脂饱和后，加入再生液进行再生，得到的洗脱液 送入镍回收系统，进行电解回收镍。
进一步，所述步骤(1)的沉淀反应进行前，首先调节废水pH值在8-9.5的范 围，氧化还原电位值在-160～100mV之间，然后投加1-3%的Na2S溶液进行沉 淀反应，反应完全后，再加入聚合氯化铝、聚丙烯酰胺值进行混凝沉淀，所得 上清液送入一级离子交换树脂系统。
进一步，所述步骤(2)和步骤(3)中离子交换所用树脂柱为螯合树脂，将废水 流速控制在20-35m/h的范围，通过Na+型树脂的作用，将废水中的重金属离子 与Na+进行交换，去除废水中的重金属。
进一步，所述步骤(3)的二级树脂出水达标排放。
进一步，所述步骤(4)的树脂再生过程首先采用浓度为3%-7%的HCl溶液进 行再生，将重金属交换出来，然后采用相同浓度的NaOH溶液进行转型，产生 的含镍量高的洗脱液送入镍回收系统，进行电解回收镍，废液回原进水循环再 处理。
用于上述任一项权利要求所述的电镀重金属废水处理工艺的专用装置，其 特征在于：它包括预处理设备、一级离子交换柱、二级离子交换柱、镍回收设 备;
原水池与预处理设备连接，连接管路上装有第一进水泵，预处理设备的清 液输出端连接一级离子交换柱，污泥输出端连接污泥处理系统，污泥处理系统 的滤液输出端连接回原水池，再生液箱的输出端分别与一级离子交换柱和二级 离子交换柱连接，连接管路上装有第二进水泵，一级离子交换柱的清液输出端 连接二级离子交换柱，洗脱液输出端连接镍回收设备，二级离子交换柱的清液 输出端连接产水池，洗脱液输出端连接镍回收系，镍回收设备的输出端连接镍 回收容器，废液输出端连接回原水池。
进一步，所述预处理设备配置有搅拌机、加药泵、在线仪表。
进一步，所述一级离子交换柱与二级离子交换柱可互为一二级，且均装有 离子交换树脂，连接管路上均装有流量计、压力表。
进一步，所述镍回收设备中设有阳极室、阴极室，并装有不溶性阳电极与 回收用阴电极。
有益效果
本实用新型设计的一种电镀重金属废水处理工艺专用装置，利用两级串联 树脂法进行电镀重金属废水处理工艺及其专用装置，不仅使电镀重金属废水达 到高标准排放，还使电镀废水中的金属镍进行回收利用。
