申请日2015.01.21
公开(公告)日2015.04.29
IPC分类号C02F11/12
摘要

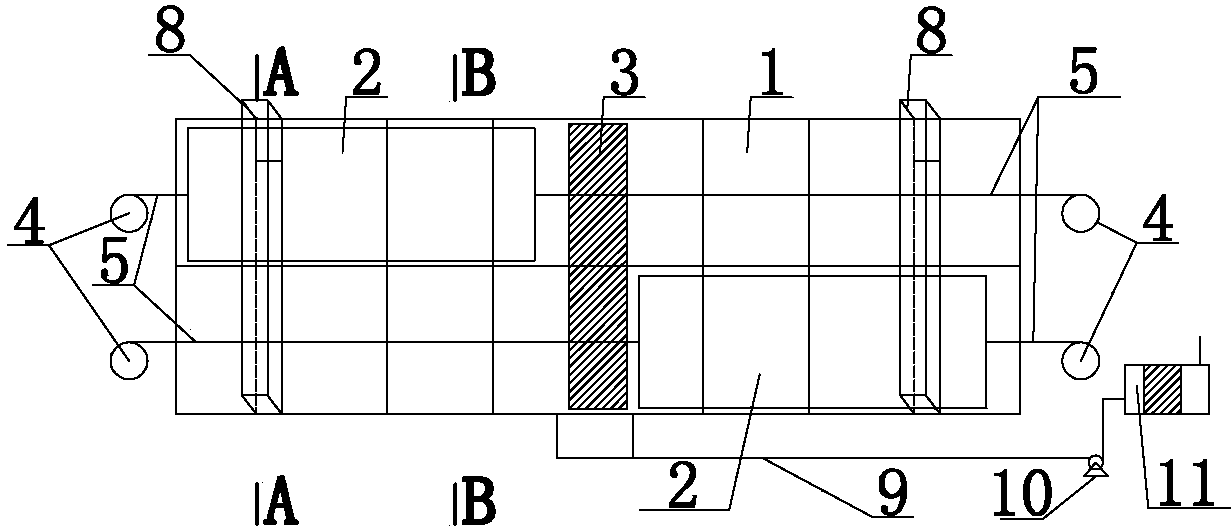

本发明公开了一种新型高效湿污泥干燥处理设备，其特征是它包括平板式密封箱体(1)，在平板式密封箱体(1)中安装有平板输送带(2)，平板输送带(2)的左右两端均通过输送带牵引绳(5)与输送带牵引设备(4)相连，在平板式密封箱体(1)的中部设有布料及收料设备(3)，平板式密封箱体(1)的底部设有吸气管(9)，吸气管(9)与吸气风机(10)的吸气口相连;平板式密封箱体(1)由上层面的透明板(6)和下膜板(7)及支撑框架构成，透明板(6)上设有进气室(8)。本发明在箱体内采用风循环系统，使空气进入到平板式蒸发设备中，对污泥进行风干，增大了处理能力，提高了太阳能处理污泥系统的效率。
权利要求书
1.一种新型高效湿污泥干燥处理设备，其特征是它包括有倾斜放置的平板式密封箱体(1)，在平板式密封箱体(1)的下侧沿设有蒸馏水出水口(12)，在平板式密封箱体(1)中安装有平板输送带(2)，平板输送带(2)的左右两端均通过输送带牵引绳(5)与输送带牵引设备(4)相连，并由牵引绳(5)拉动在平板式密封箱体(1)内的平板输送带(2)来回横向运行，在平板式密封箱体(1)的中部设有布料及收料设备(3)，平板式密封箱体(1)的底部设有吸气管(9)，吸气管(9)与吸气风机(10)的吸气口相连;所述平板式密封箱体(1)由上层面的透明板(6)和下膜板(7)及支撑框架构成，所述透明板(6)上设有与平板式密封箱体(1)内部相通的进气室(8)。
2.根据权利要求1所述的新型高效湿污泥干燥处理设备，其特征是所述进气室(8)设有两个，它们分别处于所述平板输送带(2)左右两侧的上面
根据权利要求1所述的新型高效湿污泥干燥处理设备，其特征是所述平板输送带(2)、输送带牵引绳(5)与输送带牵引设备(4)设有两组，两组平板输送带(2)在平板式密封箱体(1)内呈上下两层排列。
3.根据权利要求2所述的新型高效湿污泥干燥处理设备，其特征是所述进气室(8)为与平板输送带(2)运行方向相垂直的长条形空腔体，进气室(8)的进气口处于下端，其出气口位于所述透明板(6)上。
4.根据权利要求1所述的新型高效湿污泥干燥处理设备，其特征是所述吸气风机(10)的出气口安装有除臭设备(11)。
5.根据权利要求1所述的新型高效湿污泥干燥处理设备，其特征是所述平板输送带(2)是采用钢制板喷涂防腐材料、不锈钢板或玻璃钢制成的槽形输送带。
说明书
新型高效湿污泥干燥处理设备
技术领域
本发明涉及一种污泥处理系统，具体地说是一种太阳能蒸发和风干相结合处理湿污泥的设备。
背景技术
现在太阳能蒸发处理污泥的技术主要是利用太阳能蒸发器对污泥进行干化处理，其优点是设备简单实用，处理流程短，出水水质好，其缺点是效率低，我国标准光照下年平均日照时间长的地方为6.3小时，日照时间短的地方为3.1小时，平均每天因没太阳而不工作的时间为19.3小时，太阳能蒸发处理污泥设备大部分时间是没用的。而且太阳能蒸发处理污泥设备的输送带采用橡胶材质，橡胶易老化，在高温下会产生新的污染物。
发明内容
本发明的目的就是针对上述现有技术的不足，提供一种既可以采用太阳能干化污泥，也可以采用风干对湿污泥进行干燥的湿污泥干燥系统。
本发明采用的技术方案如下：
一种新型高效湿污泥干燥系统，其特征是它包括有倾斜放置的平板式密封箱体，在平板式密封箱体的下侧沿设有蒸馏水出水口，在平板式密封箱体中安装有平板输送带，平板输送带的左右两端均通过输送带牵引绳与输送带牵引设备相连，并由牵引绳拉动在平板式密封箱体内的平板输送带来回横向运行，在平板式密封箱体的中部设有布料及收料设备，平板式密封箱体的底部设有吸气管，吸气管与吸气风机的吸气口相连;所述平板式密封箱体由上层面的透明板和下膜板及支撑框架构成，所述透明板上设有与平板式密封箱体内部相通的进气室。
所述进气室设有两个，它们分别处于所述平板输送带左右两侧的上面。
所述平板输送带、输送带牵引绳与输送带牵引设备设有两组，两组平板输送带在平板式密封箱体内呈上下两层排列。
所述进气室为与平板输送带运行方向相垂直的长条形空腔体，进气室的进气口处于下端，其出气口位于所述透明板上。
所述吸气风机的出气口安装有除臭设备。
本发明的有益效果有：
本发明采用平板膜技术，传送带改成钢制板材喷涂防腐材料、不锈钢材料或玻璃钢，在平板膜内采用风循环系统，使空气进入到平板式蒸发设备中，对污泥进行风干，增大了处理能力、提高了太阳能处理污泥系统的效率。有太阳时利用太阳能，没太阳时进行风干，充分利用平板膜处理污泥中有很大的表面积，更有利于污泥的干燥，只要花很少的能量就能满足对污泥的干燥，是一种新型低碳环保的新技术。
