申请日2014.12.30
公开(公告)日2015.03.25
IPC分类号E03C1/12; E03C1/264; E03C1/126
摘要
一种 洗漱废水冲厕处理装置及冲厕方法。传统的用水，废水直接排放到污水系统，对水资源造成极大浪费。一种洗漱废水冲厕处理装置，其组成包括：洗漱水集水箱( 9 )，洗漱水集水箱旁有电控柜( 11 )，洗漱水集水箱上部有过滤网( 8 )，洗漱水集水箱与污水沉淀池( 13 )之间有砂缸过滤器( 12 )，回收管路( 6 )与过滤网连接，洗漱水集水箱的出水管路上依次安装有毛发过滤器( 5 )、逆止阀 A ( 4 )、气压式水泵( 3 )、逆止阀 B ( 2 )、反冲洗三通连接( 1 )，反冲洗三通一路通过管路与各楼层用水管连接，另一路通过逆止阀 C ( 10 )连接到污水沉淀池，洗漱水集水箱中污水沉淀池与污水管路连接， 污水管路上有逆止阀 D ( 14 )。本发明应用于洗漱废水冲厕。

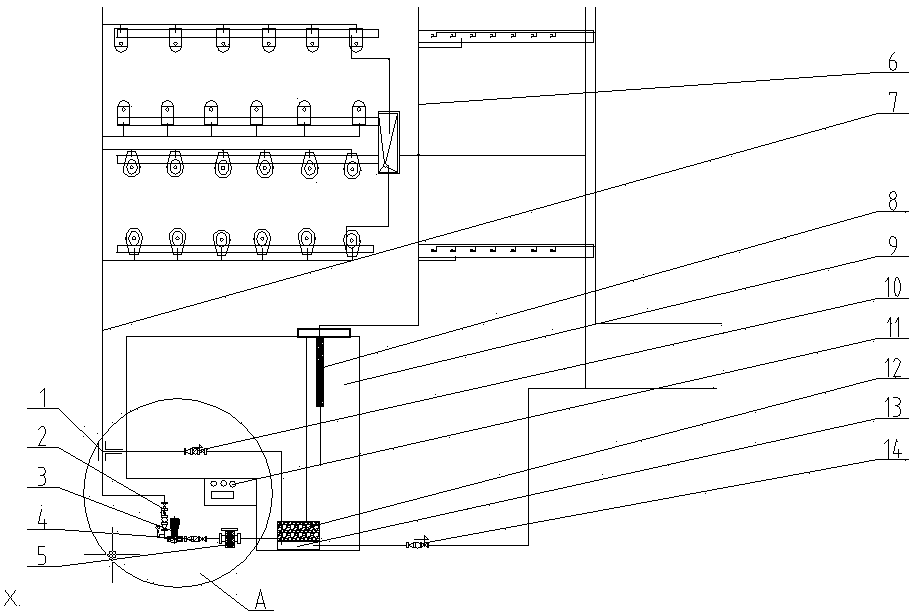

摘要附图
权利要求书
1.一种洗漱废水冲厕处理装置，其组成包括：洗漱水集水箱 ，其特征是：所述的洗漱水集水箱旁具有电控柜，所述的洗漱水集水箱上部具有过滤网，所述的洗漱水集水箱与污水沉淀池之间具有砂缸过滤器，所述的回收管路与过滤网连接，所述的洗漱水集水箱的出水管路上依次安装有毛发过滤器、逆止阀A、气压式水泵、逆止阀B、反冲洗三通.，所述的反冲洗三通其中一路通过管路分别与各个楼层冲厕用水管连接，所述的反冲洗三通另一路通过逆止阀C连接到污水沉淀池中。
2.根据权利要求1所述的洗漱水集水箱，其特征是：所述的洗漱水集水箱中污水沉淀池与市政污水管路连接，所述的市政污水管路上具有逆止阀D。
3.一种利用权利要求1或2之一所述的洗漱废水冲厕处理装置的冲厕方法，其特征是：洗漱池所产生的废水被回收到洗漱水集水箱，废水首先经过过滤网过滤杂质，再经过砂缸过滤器过滤去除异味，然后再依次经过毛发过滤器过滤毛发，经过逆止阀A、气压式水泵加压、逆止阀B加压后通过反冲洗三通，其中一路经过加压的水通过管路分别与各个楼层冲厕用水管连接，被使用后被集中到污水池中排入市政污水管路，另一路经过加压的水通过逆止阀C连接到污水沉淀池中，将污水沉淀池中的沉淀物通过带逆止阀D的管路排入市政污水管路，整个系统的控制通过电控柜来完成。
说明书
洗漱废水冲厕处理装置及冲厕方法
技术领域：
本发明涉及一种洗漱废水冲厕处理装置及冲厕方法。
背景技术：
传统的用水原则是全部用干净的自来水，使用后的废水直接排放到污水系统，这样就造成水资源的极大浪费，污水的直接排放也对环境造成了污染，在水资源极度缺乏的今天，用水问题是一个急待解决的问题;污染问题更是应该解决的亟待解决的问题。
发明内容：
本发明的目的是提供一种对于洗漱废水冲厕处理装置及冲厕方法。
上述的目的通过以下的技术方案实现：
一种洗漱废水冲厕处理装置，其组成包括：洗漱水集水箱，所述的洗漱水集水箱旁具有电控柜，所述的洗漱水集水箱上部具有过滤网，所述的洗漱水集水箱与污水沉淀池之间具有砂缸过滤器，所述的回收管路与过滤网连接，所述的洗漱水集水箱的出水管路上依次安装有毛发过滤器、逆止阀A、气压式水泵、逆止阀B、反冲洗三通连接，所述的反冲洗三通其中一路通过管路分别与各个楼层冲厕用水管连接，所述的反冲洗三通另一路通过逆止阀C连接到污水沉淀池中。
根据.所述的洗漱水集水箱，所述的洗漱水集水箱中污水沉淀池与市政污水管路连接，所述的市政污水管路上具有逆止阀D。
本发明的有益效果：
1.本发明将洗漱水集水箱中污水过滤、杀菌、除味后，送至各个楼层缓冲水箱，与原冲厕管线联接，节约了能源，减少了污染。
本发明替代原自来水系统，洗漱废水回收，节约水资源。
本发明所述的生活自来水经过管路上到各洗漱池被应用，所产生的废水被回收到洗漱水集水箱，废水首先经过过滤网过滤杂质，再经过砂缸过滤器过滤去除异味，然后再依次经过毛发过滤器过滤毛发，经过逆止阀A、气压式水泵加压、逆止阀B加压后通过反冲洗三通，其中一路经过加压的水通过管路分别与各个楼层冲厕用水管连接，被实用后被集中到污水池中排入市政污水管路，另一路经过加压的水通过逆止阀C连接到污水沉淀池中，将污水沉淀池中的沉淀物通过带逆止阀D的管路排入市政污水管路，整个系统的控制有电控柜来完成。
