申请日2015.01.19
公开(公告)日2015.04.29
IPC分类号E03F5/02; E03F3/04; E03F5/14; E03F3/02
摘要
所述污水主次管连接井初级处理装置，涉及市政工程中的排水系统中污水排水工程。在污水次管接入污水主管的污水主次管连接井部位进行污水的初级处理。它从出水口开始封密约束，把未把过滤的污染物密闭在不锈钢管，而过滤出来的干净水采用原有的管道流通。这样可以把城市污水排水主管清洁，不仅减少原来有毒气体外排，有毒水下渗到地下水。而且还极大减少污水厂处理的工作量。
权利要求书
1.本污水主次管连接井初级处理装置，其特征在于包括以下构造：
1)在污水排水的主管内安设独立的密闭不锈钢排水管，此独立的密闭不锈钢排水管作为浓缩的污染物排放专用;
2)主次管连接检查井内安装密闭不锈钢管分枝，密闭不锈钢管分枝包括：水平密闭不锈钢管、竖向密闭不锈钢管、竖向密闭不锈钢管封口和两侧预留孔洞;
3)采用带有过滤功能不锈钢密闭收水口对污水流入口进行密闭分成两侧流动，密闭收水口的正面、侧面和底部均可以对污水进行初级过滤净化;
4)围绕连接井的井壁安装过滤管，过滤管不仅让污水的流向受约束，同时能让流经此管的污水进行过滤净化，净化的水按旧有的方式流;
5)过滤管采用C形设置，过滤管夹层为过滤膜、两侧为带孔不锈钢板。
2.如权利要求1所述污水主次管连接井初级处理装置，其特征在于1)中：所述在现有主排污水管内设置密闭不锈钢排水管，此独立的密闭不锈钢排水管的直径为200mm，
采用大管内安设专用小管的方式安装，
采用防腐不锈钢材质制造。
3.如权利要求1所述污水主次管连接井初级处理装置，其特征在于2)中：所述主次管连接检查井内安装密闭不锈钢管分枝，它与密闭不锈钢排水管相连，用于收集污水次管流入的浓缩的污染物。
4.如权利要求1所述污水主次管连接井初级处理装置，其特征在于3)中：所述采用带有过滤功能不锈钢密闭收水口对污水流入口进行密闭分成两侧流动，密闭收水口的正面、侧面和底部均可以对污水进行初级过滤净化，
具有过滤功能的板，采用两片带众多0.2mm孔洞的不锈钢板夹着过滤膜组成。
5.如权利要求1所述污水主次管连接井初级处理装置，其特征在于4)中：所述围绕连接井的井壁安装过滤管，采用对称安装，在井壁的两侧进行分别设置，
起点从污水次管的出水口，而终点为污水次管出水口下部的密闭不锈钢管分枝。
6.如权利要求1所述污水主次管连接井初级处理装置，其特征在于5)中：所述过滤管采用C形设置，过滤管夹层为过滤膜、两侧为带孔不锈钢板作为内环和外环固定包面。
说明书
一种污水主次管连接井初级处理装置
技术领域
本发明涉及市政工程中的污水排水系统工程，特别涉及污水排水主管和污水排水次管交接部位的连接检查井工程。一种污水主次管连接井初级处理装置是一种对污水主次管连接井部位的污水进行初级处理的技术措施。
背景技术
市政工程中排水系统中的污水排水系统是市政工程中问题较多的工程项目。它们很难做到环保的要求。在城市道路的下面，采用砼等材质的管一节、一节连在一起。它们容易造成污水渗漏污染地下水;另一方面如果排水主管如果有破损，会造成大量的地下水流入污水主管里面，造成下终端的污水处理厂过多地污水处理工作。
由于道路中的污水检查井的存在，污水管内恶劣的环境会通过此部位传到地表。整个地下污水排水系统由于长年有各种污染物存在，因而排水管道内的空气极差，这会造成管道内空气有毒。
目前污水排水系统里的水组成部分偏大，造成污水排水系统更大空间的污染。
需要对污水排水系统的主排水污管道的空间进行净化，也就是长距离的污水排水部位进行净化，从而提升污水排水主管使用效率的时候做好污水排水空间的环境保护。因而有必要对污水排水主管中再进行污染物和水再分离，并对污染物输送区域进行密封，让被分离出的过滤的水质提升。
发明内容
为了解决现在的这种市政工程中排水系统的污水排水主管的管道内的空气质量，有必要对此空间进行合理的密闭。为防止密闭空间的部位偏大，需要对流经排水管内的污水进行污染物的浓缩，对此浓缩的污染物进行密闭措施。而其它过滤后的净化水按原有方式输送，此部分净化后的水不仅减少下游污水处理厂的工作量。在污水排水主管内还可以对密闭区进一步水封的效果。如此措施可以保证整个原来的污水排水主管的管道和污水检查井的污染源不直接裸露。因此对空间的污染减少，可以做到有毒污染源的充分隔离。
针对长距离的城市污水排水主管污染难治理的难题，充分考虑原市政功能设计、施工可操作性等因素，尽量不改变原市政施工的习惯。创造性地提出在原有的污水排水主管内按设一根密闭的不锈钢管，并在主次管连接井处分枝用于收集污染源，做到流经污水管内的污染源被充分密闭输送。在主次管连接井的次管出口处设置封闭的收水口，此收水口采用除顶部外的各个面都使用具有过滤功能的不锈钢夹过滤膜组成，在两侧设分流的孔洞，也就是改变原来的流通方式，分为两路进行分流。在主次管连接井的两侧设置过滤管，此过滤管也采用两片有众多直径0.2mm孔洞的不锈钢夹过滤膜形成直径150mm。此过滤管一端连接收水口的侧面孔洞，另一端连接主次管连接井处分枝的密闭不锈钢管。如此没被过滤的污染物流入到密闭不锈钢管进行输送，而过滤下来的水采用原有的模式在原来的污水排水主管流动。
本技术方案充分考虑对污水排水主管的不利环境进行物理性分隔。使原来的污水进行过滤分离，分离出的净化水以原有路径排水，而未被分离的浓缩后的污染物通过密闭的不锈钢管进行输送。
本发明专利提供一整套污水主次管连接井初级处理的结构体系。发明的思路：先在原来的污水主管内安设一根密闭不锈钢管用于浓缩污染物输送专用;主次管连接井处设密闭不锈钢管分枝，它主要是按两路来收集从污水次管进来的浓缩污染物;在主次管连接井的污水次管出水口设置封闭的收水口，此收水口采用除顶部外的各个面都使用具有过滤功能的不锈钢夹过滤膜组成，在两侧设分流的孔洞;中间部位采用两片有众多直径0.2mm孔洞的不锈钢夹过滤膜形成直径150mm过滤管连接，它们不仅保证更多的污水中的水被过滤净化分离，同时约束被浓缩的污染物流入到密闭不锈钢管内。
旧有市政工程中排水系统的污水排水主管污染严重并容易产生各种有毒气体、病菌等东西，这些容易流入地下水或通过道路上的污水检查井挥发空气中，进而恶化环境对人类不利。采用本专利的新技术后，就可以解决市政工程中排水系统的污水排水主管内环境质量。具有良好的环境效益和社会效益。

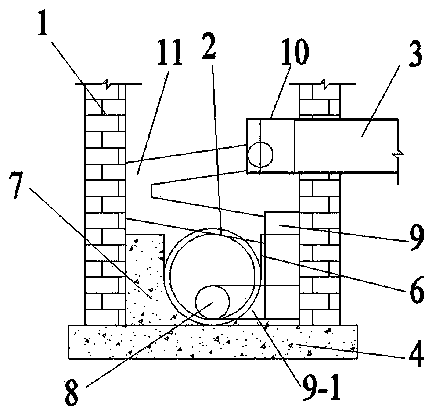

在一较佳实施例中：在原来的污水主管内安设一根密闭不锈钢管用于浓缩污染物输送专用，它是旧有的污水主管内安设密闭专用管，它安设在原来管道的下部。
在一较佳实施例中：主次管连接井处设密闭不锈钢管分枝，它主要是按两路来收集从污水次管进来的浓缩污染物。它一端连接污水主管内安设密闭专用管，另一端高出污水主次管连接井的井底40cm，上部进行封口处理，在两侧预留孔洞收集浓缩后的污染物。
在一较佳实施例中：在主次管连接井的污水次管出水口设置封闭的收水口，此收水口采用除顶部外的各个面都使用具有过滤功能的不锈钢夹过滤膜组成，在两侧设分流的孔洞。从次管中流出的污水被此封闭的收水口进行约束后流往两边的孔洞，而此封闭的收水口除顶部和与检查井井壁相连的面都具有过滤功能。这样保证更多的污水中的水被初级过滤处理出来。
在一较佳实施例中：中间部位采用两片有众多直径0.2mm孔洞的不锈钢夹过滤膜形成直径150mm过滤管连接，它们不仅保证更多的污水中的水被过滤净化分离，同时约束被浓缩的污染物流入到密闭不锈钢管内。此过滤管沿着井壁分别安设，此过滤管的存在使污水中的水更多被净化过滤出来，而此过滤管的存在使污染物不会外流，更好地保证污水主次管连接井的环境质量。
在一较佳实施例中：通过收水口和过滤管，以及密闭不锈钢管的组合，使污水中的水被净化过滤出来，使需要污水处理厂处理的量减少。而浓缩后的污染物在密闭不锈钢管内流动，不仅不会造成渗漏污染地下水，而且还能保证整个污水排水系统的空气质量。
相较于现有技术，本发明具备以下有益效果：
本发明的污水主次管连接井初级处理装置技术实用可靠、取材方便、制作简单、安装方便、效果良好，具有新颖性。
由于现在国家的城市化程度越来越高，相应的市政工程也越来越多，市政管网不断向新市区延伸。造成污水排水主管的长度大大提升，这样对城市空气的影响增大，不利于人类的生存。如果能采用本污水主次管连接井初级处理装置技术，会大大避免这种不利现象的发生，因此本发明的市场运用前景广大。
