申请日2015.02.09
公开(公告)日2015.09.09
IPC分类号C02F3/32; C02F3/00
摘要
本实用新型涉及一种污水处理设备，公开了一种地埋式一体化污水处理设备，包括模压容器外壳以及内容物;所述模压容器外壳包括相互连通的滤料室I以及滤料室II;所述滤料室I以及滤料室II分别由依次连通的滤料区组成，所述滤料区分别填充不同的内容物以去除不同的污染物;滤料室I包括依次连通的滤料区I、滤料区II以及滤料区III;滤料室II包括依次连通的滤料区IV、滤料区V以及滤料区VI。本实用新型的优点在于，能够解决目前较多存在于人工湿地中的内容物的饱和度不一致，导致过滤效率下降，整体使用寿命降低的问题，能够很方便地进行滤料反冲洗，省时省力(请表达这个意思)，此外，提供一种可以被整体制造，模块化使用的新型污水处理设备。
权利要求书

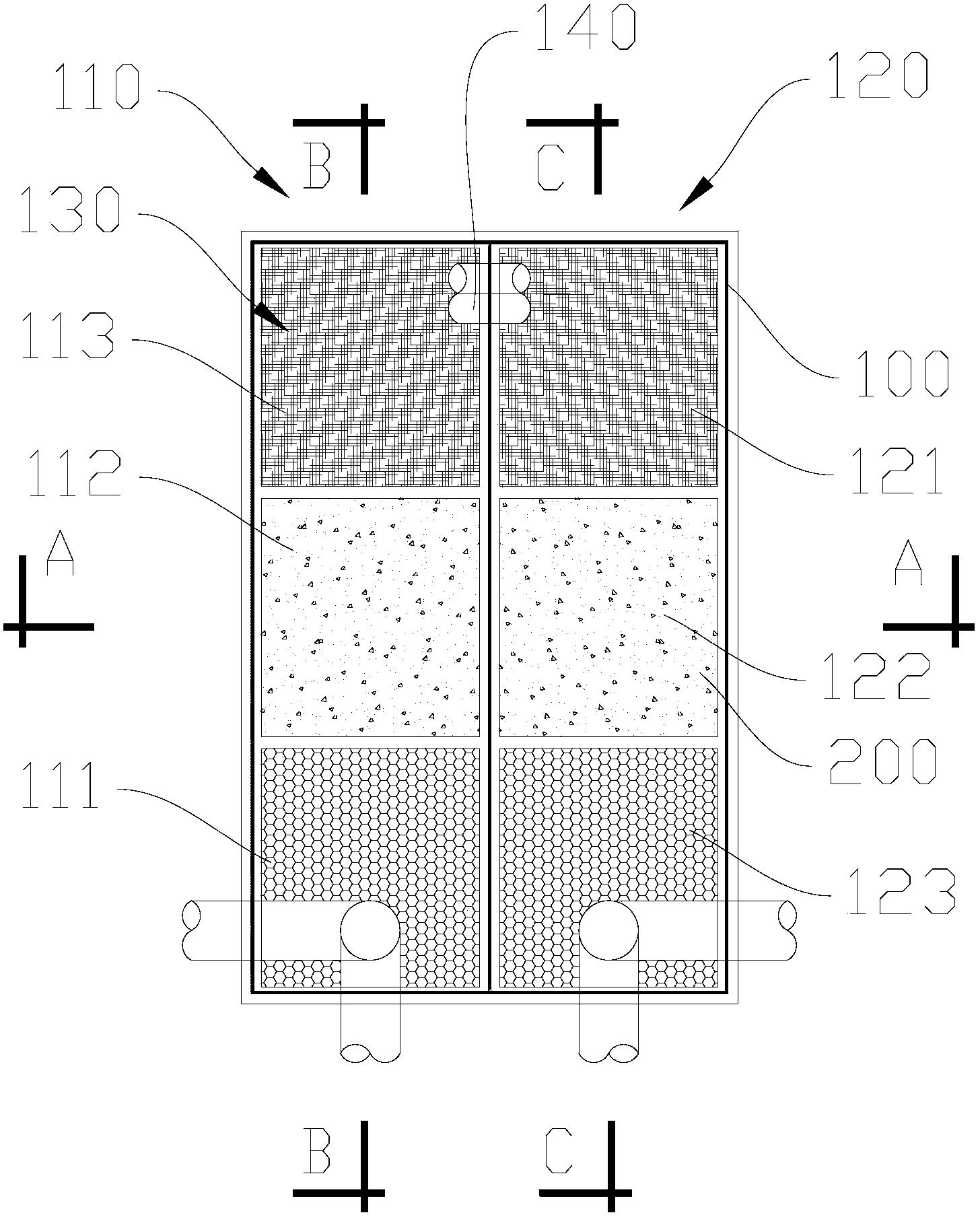

1.一种地埋式一体化污水处理设备，其特征在于，包括模压容器外壳(100)以及内容物(200);
所述模压容器外壳(100)包括相互连通的滤料室I(110)以及滤料室II(120);
所述滤料室I(110)以及滤料室II(120)分别由依次连通的滤料区组成，利于进行反冲以降低对滤料区进行清洗的冲洗水量和时间，所述滤料区(130)分别填充不同的内容物(200)以去除不同的污染物;
滤料室I(110)包括依次连通的滤料区I(111)、滤料区II(112)以及滤料区III(113);
滤料室II(120)包括依次连通的滤料区IV(121)、滤料区V(122)以及滤料区VI(123)。
2. 根据权利要求1所述的地埋式一体化污水处理设备，其特征在于，所述滤料区(130)被排列为利于进行反冲以及在进行反冲时防止不同的内容物之间进行混合。
3. 根据权利要求1或者2所述的地埋式一体化污水处理设备，其特征在于，所述滤料区(130)被设计为利于待处理污水在滤料室内部迅速通过。
4. 根据权利要求2所述的地埋式一体化污水处理设备，其特征在于，所述滤料室I(110)以及滤料室II(120)的内容物的填充位置对称设置。
5. 根据权利要求2或者4所述的地埋式一体化污水处理设备，其特征在于，所述不同的滤料区之间设置有用于阻止内容物通过或者在进行反冲时内容物通过的连通孔(140)。
6. 根据权利要求3所述的地埋式一体化污水处理设备，其特征在于，所述滤料区(130)包括一污水扩散装置(131)或者一污水汇聚装置(132)。
7. 根据权利要求6所述的地埋式一体化污水处理设备，其特征在于，所述滤料区(130)包括一沿着待处理污水的流动方向逐渐增大的污水通过区域作为污水扩散装置(131)或者一沿着待处理污水的流动方向逐渐减小的污水通过区域作为污水汇聚装置(132)。
8. 根据权利要求6所述的地埋式一体化污水处理设备，其特征在于，所述滤料区(130)还包括一沿着待处理污水的流动方向延伸的保持装置(133)，所述污水扩散装置(131)以及污水汇聚装置(132)分别位于所述保持装置(133)的两侧。
9. 根据权利要求7所述的地埋式一体化污水处理设备，其特征在于，所述污水扩散装置(131)包括位于滤料区(130)底部的由滤料区(130)的污水入口端一直延伸至污水出口端的倾斜侧壁I(131a)，所述倾斜侧壁I(131a)沿着其延伸方向具有逐渐减小的水平倾角;所述污水汇聚装置(132)包括位于滤料区(130)底部的由滤料区(130)的污水入口端一直延伸至污水出口端的倾斜侧壁II(132a)，所述倾斜侧壁II(132a)沿着其延伸方向具有逐渐增大的水平倾角。
说明书
地埋式一体化污水处理设备
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种地埋式一体化污水处理 设备，不仅可以提高污水处理效率，且可以较好地作为一种人工湿地装置进行 使用，不仅制造成本低廉，且具有较好的过滤效率和过滤能力。
背景技术
目前，在一些应用人工湿地等方式处理污水，尤其是生活污水的场合，通 常是采用钢筋混凝土现场浇注的形式进行制作的。缺点在于，制造成本高，且 难以采用模块化设计和使用，限制了其使用场合。进一步地，人工湿地中的水 流往往存在分层现象，越往下，流速趋缓，导致底部的过滤料无法得到充分使 用，而上层的过滤料则很快地就会趋于饱和，降低了设备的整体使用寿命。
有鉴于此，有必要设计一种具有模块化特点，具有更长的使用寿命的新型 污水处理装置。
实用新型内容
本实用新型针对现有技术无法充分利用过滤料的过滤能力的缺点，提供了 一种地埋式一体化污水处理设备，能够通过引导污水的流向，从而提高整体， 特别是下层的过滤料使用效率，从而在整体提高污水处理设备的使用寿命，进 一步地，针对现有人工湿地采用整体浇注的工艺，实现了模块化，小型化的设 计目的。
为实现上述目的，本实用新型可采取下述技术方案：
一种地埋式一体化污水处理设备，包括模压容器外壳以及内容物;
所述模压容器外壳包括相互连通的滤料室I以及滤料室II;
所述滤料室I以及滤料室II分别由依次连通的滤料区组成，利于进行反冲 以降低对滤料区进行清洗的冲洗水量和时间，所述滤料区分别填充不同的内容 物以去除不同的污染物;
滤料室I包括依次连通的滤料区I、滤料区II以及滤料区III;
滤料室II包括依次连通的滤料区IV、滤料区V以及滤料区VI。
于本申请的实施例中，所述滤料区被排列为利于进行反冲以及在进行反冲 时防止不同的内容物之间进行混合。
于本申请的实施例中，所述滤料区被设计为利于待处理污水在滤料室内部 迅速通过。
于本申请的实施例中，所述滤料室I以及滤料室II的内容物的填充位置对 称设置。
于本申请的实施例中，所述不同的滤料区之间设置有用于阻止内容物通过 或者在进行反冲时内容物通过的连通孔。
于本申请的实施例中，所述滤料区包括一污水扩散装置或者一污水汇聚装 置。
于本申请的实施例中，所述滤料区包括一沿着待处理污水的流动方向逐渐 增大的污水通过区域作为污水扩散装置或者一沿着待处理污水的流动方向逐渐 减小的污水通过区域作为污水汇聚装置。
于本申请的实施例中，所述滤料区还包括一沿着待处理污水的流动方向延 伸的保持装置，所述污水扩散装置以及污水汇聚装置分别位于所述保持装置的 两侧。
于本申请的实施例中，所述污水扩散装置包括位于滤料区底部的由滤料区 的污水入口端一直延伸至污水出口端的倾斜侧壁I，所述倾斜侧壁I沿着其延伸 方向具有逐渐减小的水平倾角;所述污水汇聚装置包括位于滤料区底部的由滤 料区的污水入口端一直延伸至污水出口端的倾斜侧壁II，所述倾斜侧壁II沿着 其延伸方向具有逐渐增大的水平倾角。
本实用新型具有以下的显著技术效果：
缩短了施工工期，避开了天气的影响，保证了人工湿地的工程质量，保证 了出水水质。
进一步地，采用模块化的设计，降低了有该污水处理设备组成人工湿地的 安装成本。此外，通过改变内部的污水流动方向，提高了过滤填料的处理效率， 提高了整体的使用寿命。
