申请日2014.12.24
公开(公告)日2015.05.13
IPC分类号C02F9/14
摘要
本实用新型涉及养殖废水净化领域，具体公开了一种农村散点养殖废水净化系统，包括集水管道、固液分离池、格栅、人工湿地净化区和生物球强化处理区;所述集水管道与各个养殖点连接，汇总后与固液分离池连接;所述格栅与固液分离池连接;所述河道斜坡在格栅的下方，与格栅连接，河道斜坡内设有人工湿地净化区和生物球强化处理区;所述河道斜坡的下方是河道，河道斜坡与河道连通。本实用新型通过自然跌水曝气、人工湿地净化、生物球强化处理等技术，有效去除了养殖废水中有机物质、氮、磷等污染水质，处理效果好;涉及的人工湿地净化区、生物球强化处理区都设置在河道斜坡处，节约了土地资源;种植的植物选用经济水生经济农作物，易于推广使用。

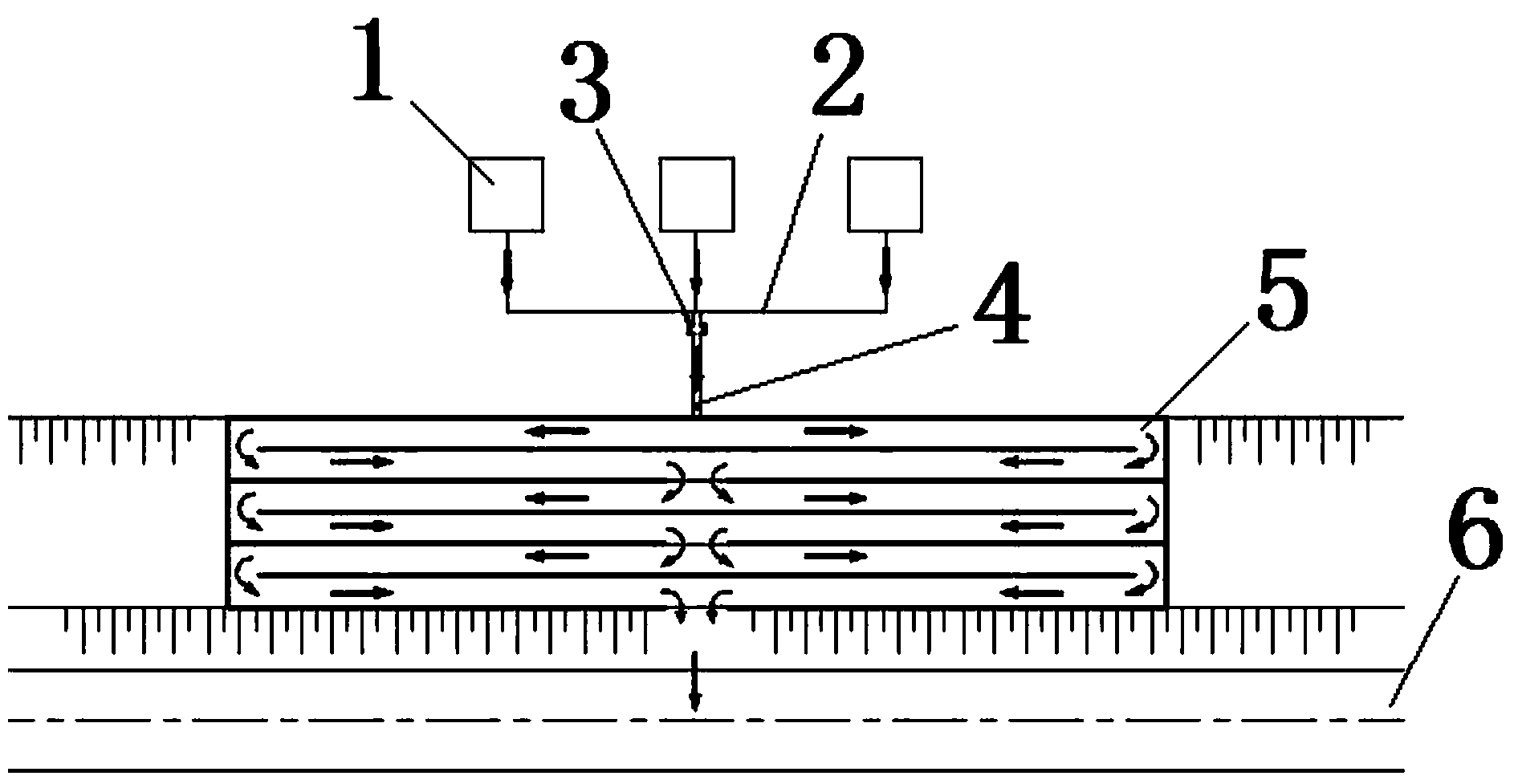

摘要附图
权利要求书
1.一种农村散点养殖废水净化系统，包括集水管道、固液分离池、格栅、人工湿地净化区和生物球强化处理区;其特征在于，所述集水管道与各个养殖点连接，汇总后与固液分离池连接;所述格栅与固液分离池连接;所述河道斜坡在格栅的下方，与格栅连接，河道斜坡内设有人工湿地净化区和生物球强化处理区;所述河道斜坡的下方是河道，河道斜坡与河道连通。
2.根据权利要求1所述的农村散点养殖废水净化系统，其特征在于，所述集水管道将养殖点废水输送至固液分离池进行固液分离，再经格栅自然跌水至河道斜坡。
3.根据权利要求1所述的农村散点养殖废水净化系统，其特征在于，所述河道斜坡设计成阶梯型，每层设有人工湿地净化区和生物球强化处理区，层数为单数的斜坡内，人工湿地净化区设置在中间位置，生物球强化处理区设置在人工湿地净化区的两端;层数为偶数的斜坡内，生物球强化处理区设置在中间位置，人工湿地净化区设置在生物球强化处理区的两端;且人工湿地净化区底坡坡度在3‰，走水方式采用“来回”式，每一层人工湿地净化区的水力停留时间为4~6分钟，人工湿地宽度为50~80cm;所述生物球强化处理区的长度一般为整个人工湿地长度的1/5~1/8。
4.根据权利要求1所述的农村散点养殖废水净化系统，其特征在于，所述人工湿地净化区内种植水生植物，所述生物球强化处理区内设有生物净化球。
5.根据权利要求1所述的农村散点养殖废水净化系统，其特征在于，所述生物净化球由聚烯烃塑料制成球形的空心骨架与以醛化纤纶为材料的软性纤维填料构成，该软性纤维填料比表面积范围为1500～2000m2/m3，密度为3.0～4.5kg/m3。
说明书
一种农村散点养殖废水净化系统
技术领域
本实用新型涉及养殖废水净化领域，具体是一种农村散点养殖废水净化系统。
背景技术
养殖业是我国农村发展的重要产业。近些年来，随着养殖规模的不断扩大、饲养数量的急剧增加，使得大量的养殖废水成为污染源。养殖废水不经处理或处理不达标便排入周围水体，将对农村环境造成极大危害，加剧生态环境尤其是水生态环境的恶化。虽然，目前我国养殖废水的处理率也有所增加，但是我国畜禽养殖业废水处理率仍比较低，一些畜禽养殖企业非法排污的现象仍然突出。导致畜禽养殖业废水处理率低的主要原因主要是畜禽养殖属微利行业.受到自然和市场的双重风险，企业经济效益差。
我国农村养殖集中化，规模化较过去虽然有一定的增加，但是农村房前屋后的小型散点养殖尚十分普遍，其产生的养殖废水因排放点分散等问题，尚未得到很好的解决，现已成为广大农村地区水环境最主要的污染源之一，严重影响了农村生活环境和生活质量，成为目前亟待解决的一个农村水环境污染问题。
农村养殖废水主要具特点为：有机污染物多，可生化性强，不经处理直接排入水体，会大量滋长微生物，消耗水体中的溶解氧，引起水体发黑、变臭;氮、磷等营养元素含量高，排入水体会促使水体富营养化，藻类疯长，同样消耗水体中的溶解氧，导致水生生物死亡，死亡生物体堆积分解产生各种有毒物质，造成水体水质的严重恶化;养殖废水在腐败发酵的过程中还会产生胺、硫醇、苯酚以及粪臭素等恶臭气体，使得污水流经处臭气熏天，蚊蝇孽生，严重破坏周边大气环境，影响人们生产生活。
实用新型内容
本实用新型的目的在于提供一种处理效果好，节约土地，且易于推广使用的农村散点养殖废水净化系统。
为实现上述目的，本实用新型提供如下技术方案：
一种农村散点养殖废水净化系统，包括集水管道、固液分离池、格栅、人工湿地净化区和生物球强化处理区;所述集水管道与各个养殖点连接，汇总后与固液分离池连接;所述格栅与固液分离池连接;所述河道斜坡在格栅的下方，与格栅连接，河道斜坡内设有人工湿地净化区和生物球强化处理区;所述河道斜坡的下方是河道，河道斜坡与河道连通。
作为本实用新型进一步的方案：所述集水管道将养殖点废水输送至固液分离池进行固液分离，再经格栅自然跌水至河道斜坡。
作为本实用新型进一步的方案：所述河道斜坡设计成阶梯型，每层设有人工湿地净化区和生物球强化处理区，层数为单数的斜坡内，人工湿地净化区设置在中间位置，生物球强化处理区设置在人工湿地净化区的两端;层数为偶数的斜坡内，生物球强化处理区设置在中间位置，人工湿地净化区设置在生物球强化处理区的两端;且人工湿地净化区底坡坡度在3‰，走水方式采用“来回”式，每一层人工湿地净化区的水力停留时间为4~6分钟，人工湿地宽度为50~80cm;所述生物球强化处理区的长度一般为整个人工湿地长度的1/5~1/8。
作为本实用新型进一步的方案：所述人工湿地净化区内种植水生植物，所述生物球强化处理区内设有生物净化球。
作为本实用新型进一步的方案：所述生物净化球由聚烯烃塑料制成球形的空心骨架与以醛化纤纶为材料的软性纤维填料构成，以醛化纤纶为材料的软性纤维填料具有比表面积大、造价低、耐冲击、效果稳定等优点，该软性纤维填料比表面积范围为1500～2000m2/m3，密度为3.0～4.5kg/m3。
与现有技术相比，本实用新型的有益效果是：集水管道将收集的5-10个养殖点的废水输送至固液分离池进行固液分离，再经格栅自然跌水至河道斜坡，依次流经第一层人工湿地净化区和第一层生物球强化处理区，然后再跌水依次流经第二层人工湿地净化区和第二层生物球强化处理区，以此往复，养殖废水得到有效净化，最终排入河道。本实用新型通过自然跌水曝气、人工湿地净化、生物球强化处理等技术，对农村散点养殖废水进行净化处理，有效去除了养殖废水中有机物质、氮、磷等污染水质，减少了养殖废水对农村水生态环境的污染，处理效果好;涉及的人工湿地净化区、生物球强化处理区都设置在河道斜坡处，避免了新增建设用地，节约了土地资源;涉及的人工湿地净化区内种植的植物选用经济水生经济农作物，这对于广大农村地区的推广使用起到很大推动作用，易于推广使用。
