申请日2015.10.20
公开(公告)日2016.01.06
IPC分类号E03D1/00; E03D5/00; E04B1/04; E03B3/03; E03C1/12
摘要
本发明提供一种自动收集废水用于冲厕的装置，包括厕所冲水箱和自来水供水阀，还包括用于收集雨水的雨水收集器、用于收集生活废水的生活废水收集器、用于储存收集的废水的蓄水罐和用于控制废水流向的控制装置，雨水收集器和生活废水收集器分别通过管道与所述蓄水罐连接，蓄水罐通过管道与厕所冲水箱连接;本发明设计的雨水收集器和生活废水收集器具有收集废水的作用，蓄水罐安装则利用卫生间地下空间作为隐藏式的储存废水的空间，大大提高了卫生间空间的使用率，为更多的家庭提供了另一条节水途径，减少了家庭用水支出;且本装置涉及的材料均能在市面上购买到，安装灵活、方便，安全性能高，便于维护，具有较高的实用性。
权利要求书

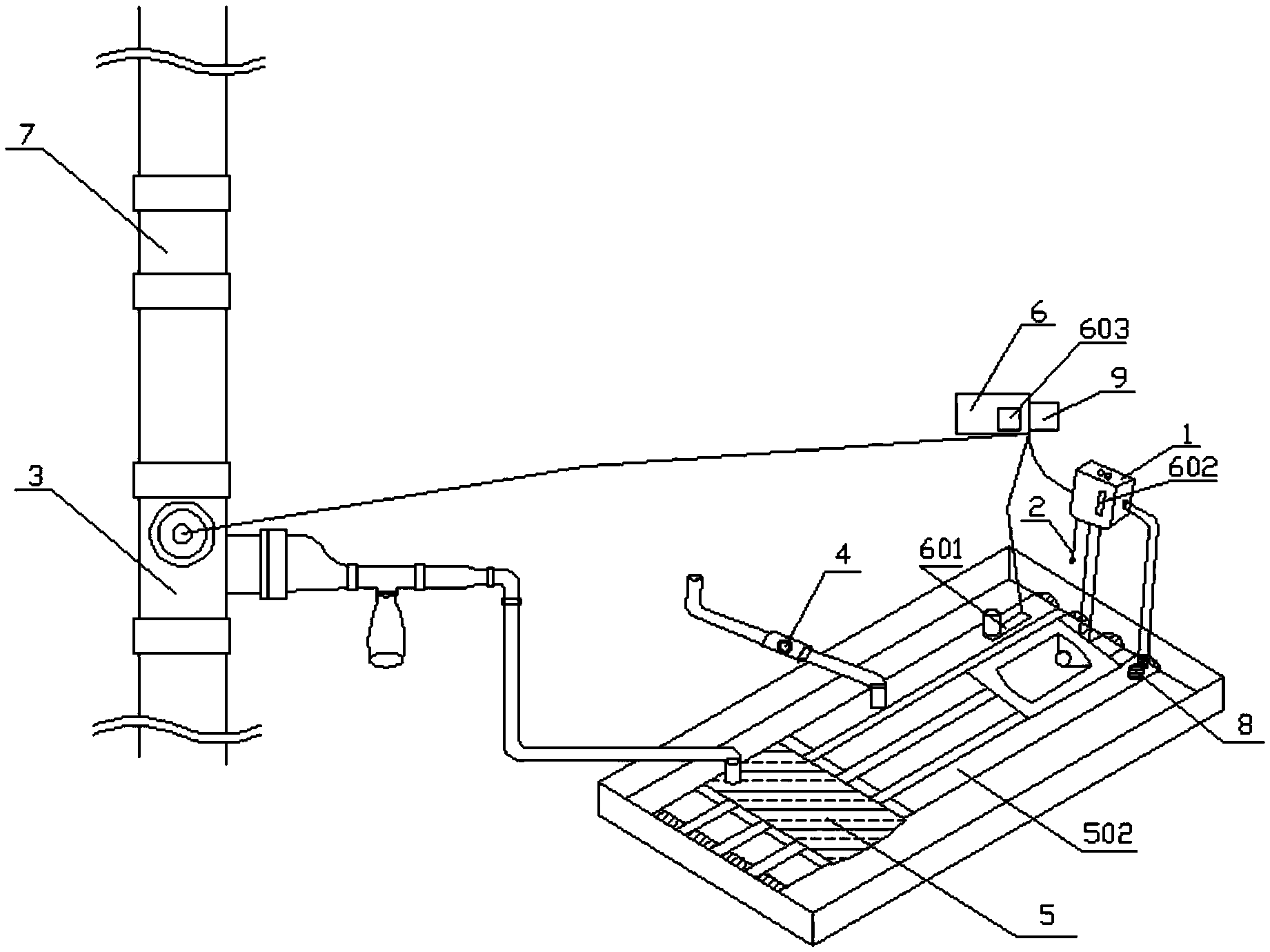

1.一种自动收集废水用于冲厕的装置，包括厕所冲水箱(1)和用于控 制自来水进入厕所冲水箱(1)内的自来水供水阀(2)，其特征在于，还包 括用于收集雨水的雨水收集器(3)、用于收集生活废水的生活废水收集器 (4)、用于储存收集的废水的蓄水罐(5)和用于控制废水流向的控制装置 (6)，所述雨水收集器(3)和生活废水收集器(4)分别通过管道与所述 蓄水罐(5)连接，所述蓄水罐(5)通过管道与厕所冲水箱(1)连接，所 述控制装置(6)分别与雨水收集器(3)、蓄水罐(5)、自来水供水阀(2) 电路连接。
2.根据权利要求1所述一种自动收集废水用于冲厕的装置，其特征在 于，所述雨水收集器(3)，其包括二功能外牙三通(301)、接水叶片(302) 和推拉式电磁铁(303)，所述雨水收集器(3)通过所述二功能外牙三通(301) 加装在建筑立管(7)上且与建筑立管(7)管内连通，所述接水叶片(302) 可转动的设置在所述二功能外牙三通(301)的内部，所述二功能外牙三通 (301)的管壁上设有向外凸起的中空柱形保护座(304)，位于所述柱形保 护座(304)内的二功能外牙三通(301)的管壁上设有通孔，所述推拉式电 磁铁(303)设置在柱形保护座(304)的内部，所述推拉式电磁铁(303) 与转轴(305)的一端连接,所述转轴(305)的另一端从通孔伸入二功能外 牙三通(301)内与所述接水叶片(302)连接,所述推拉式电磁铁(303) 通过转轴(305)带动所述接水叶片(302)转动，所述二功能外牙三通(301) 远离建筑立管(7)的管口通过管道与所述蓄水罐(5)的内部连通，所述接 水叶片(302)通过转动改变雨水的流向使雨水进入或不进入所述蓄水罐(5) 中;所述柱形保护座(304)上还设有用于盖住柱形保护座(304)的内牙保 护盖(306);
所述蓄水罐(5)铺设在卫生间地板下，其包括集束接头(501)和直管 (502)，所述集束接头(501)为中空盒体结构，所述集束接头(501)的 两端对称设有数目相等的管道接口(503)，所述每个管道接口(503)上均 连接有直管(502)，所述蓄水罐(5)的内部还设有用于将废水压至厕所冲 水箱(1)中的水泵(8);所述集束接头(501)通过外接管道与所述二功 能外牙三通(301)的内部连通;所述蓄水罐(5)上还设有溢水口;
所述控制装置(6)，包括第一水位传感器(601)、第二水位传感器(602) 和与第一水位传感器(601)、第二水位传感器(602)线路连接的控制仪表 (603)，所述第一水位传感器(601)设置在所述蓄水罐(5)内，所述第 二水位传感器(602)设置在厕所冲水箱(1)内，所述第一水位传感器(601) 对所述集束接头(501)内的水位进行实时检测，所述控制仪表(603)则根 据第一水位传感器(601)检测到的蓄水罐(5)水位信息线路控制推拉式电 磁铁(305)运作来进行雨水收集或停止雨水收集，并开启或关闭自来水供 水阀(2);当自来水供水阀(2)关闭时，所述第二水位传感器(602)对 所述厕所冲水箱水位进行实时检测，所述控制仪表(603)则根据第二水位 传感器(602)检测到的厕所冲水箱(1)水位信息开启或关闭所述水泵(8);
所述生活废水收集器(4)，包括三通管式的检测口件(401)，所述检 测口件(401)共轴线的两端端口分别外接生活废水和所述直管(502)的管 道，所述检测口件(401)不与管道连接的检查管口(402)上设有盖子(403); 所述检测口件(401)内设有过滤装置。
3.根据权利要求2所述一种自动收集废水用于冲厕的装置，其特征在 于，所述二功能外牙三通(301)和连通所述蓄水罐(5)的管道之间还设有 单头偏心变径活接(307)、异径内牙边外牙三通(308)、单头同心变径活 接(309)、潜沙瓶(3010)和弯头(3011),所述单头偏心变径活接(307) 口径较大的一端连接在所述二功能外牙三通(301)远离建筑立管(7)的管 口上，所述单头偏心变径活接(307)口径较小的一端沿雨水进水方向依次 与所述的异径内牙边外牙三通(308)、单头同心变径活接(309)、弯头(3011) 连接，所述弯头(3011)远离所述单头同心变径活接(309)的端口通过管 道与所述蓄水罐(5)连接;所述单头同心变径活接(309)内设有过滤装置; 所述潜沙瓶(3010)通过螺纹可拆卸的连接在所述异径内牙边外牙三通(308) 侧壁的管口上。
4.根据权利要求3所述一种自动收集废水用于冲厕的装置，其特征在 于，所述二功能外牙三通(301)与单头偏心变径活接(307)之间、单头同 心变径活接(309)与弯头(3011)之间均套有用于密封的内牙扣环(3012)， 所述内牙扣环(3012)内垫有密封胶圈(3013)。
5.根据权利要求1所述一种自动收集废水用于冲厕的装置，其特征在 于，所述控制仪表(603)控制雨水收集的具体方法为：当所述第一水位传 感器(601)检测到蓄水罐(5)水位小于等于预设的蓄水罐(5)最低水位 值时，所述控制仪表(603)控制推拉式电磁铁(305)带动所述接水叶片(302) 转动来连通建筑立管(7)与雨水收集器(3)，待雨水进入所述蓄水罐(5) 中，并开启自来水供水阀(2);当所述第一水位传感器(601)检测到蓄水 罐(5)水位大于等于预设的蓄水罐(5)最高水位值时，所述控制仪表(603) 控制推拉式电磁铁(305)带动所述接水叶片(302)转动来隔断建筑立管(7) 与雨水收集器(3)，并关闭自来水供水阀(2)。
6.根据权利要求1所述一种自动收集废水用于冲厕的装置，其特征在 于，所述控制仪表(603)控制水泵(8)的具体方法为：自来水供水阀(2) 关闭时，当所述第二水位传感器(602)检测到蓄水罐(5)水位小于等于预 设的冲水箱最低水位值时，则开启所述水泵(8)将废水压至厕所冲水箱(1) 中，当所述第二水位传感器(602)检测到蓄水罐(5)水位大于等于预设的 冲水箱最高水位值时，则关闭所述水泵(8)停止压水。
7.根据权利要求1所述一种自动收集废水用于冲厕的装置，其特征在 于，所述集束接头(501)为具有两端对称设置的二管道接口的二连通集束 接头(10)、具有两端对称的三管道接口的三连通集束接头(11)或具有两 端对称的四管道接口的四连通集束接头(12)中的一种;所述集束接头(501) 为管道接口(503)呈横向排列的横向集束接头、管道接口(503)呈纵向排 列的纵向集束接头或管道接口(503)呈纵横交错式的混合集束接头中的一 种。
8.根据权利要求2或3所述一种自动收集废水用于冲厕的装置，其特 征在于，所述过滤装置包括钢丝球过滤网(13)和活性炭(14)，所述钢丝 球过滤网(13)至少设有两个，所述活性炭(14)设置在所述至少两个钢丝 球过滤网(13)的中间。
9.根据权利要求1至7任一项所述一种自动收集废水用于冲厕的装置， 其特征在于，所述直管(502)为PVC管，所述直管(502)的直径范围为50 毫米～200毫米;所述直管(502)的管口上还设有堵帽、变径接头、补心件 中的一种。
10.根据权利要求1至7任一项所述一种自动收集废水用于冲厕的装置， 其特征在于，还包括用于为整个冲厕装置提供电力的电源装置(9)。
说明书
一种自动收集废水用于冲厕的装置
技术领域
本发明主要涉及废水利用技术领域，具体涉及一种自动收集废水用于冲 厕的装置。
背景技术
近几十年来，随着城市化的扩展，高层建筑越来越多，水资源供需矛盾 日益突出，污水处理与供水费捆绑计费使得越来越多的家庭愈加重视废水包 括雨水和生活废水的利用，因而各种收集方法和节水产品层出不穷，但对于 既不占用卫生间空间和公共场地又能自动收集废水和蓄水冲厕功能的产品 和技术十分缺乏;而卫生间下面除了设有几条相连的排污管之外，就是被用 煤灰或其他建筑垃圾所填埋，因此这一空间被浪费，若利用这一空间作为蓄 存废水的空间，设计出一种自动收集废水用于冲厕的装置，将为更多的家庭 提供了另一条节水途径，减少了家庭用水支出，且大大提高了卫生间空间的 使用率。
发明内容
本发明所要解决的技术问题是提供一种自动收集废水用于冲厕的装置， 设计的雨水收集器和生活废水收集器具有收集废水的作用，蓄水罐安装则利 用卫生间地下空间作为隐藏式的储存废水的空间，既不占用卫生间空间也不 影响地面上的整体布局，安装灵活、方便，安全性能高，便于维护。
本发明解决上述技术问题的技术方案如下：一种自动收集废水用于冲厕 的装置，包括厕所冲水箱和用于控制自来水进入厕所冲水箱内的自来水供水 阀，还包括用于收集雨水的雨水收集器、用于收集生活废水的生活废水收集 器、用于储存收集的废水的蓄水罐和用于控制废水流向的控制装置，所述雨 水收集器和生活废水收集器分别通过管道与所述蓄水罐连接，所述蓄水罐通 过管道与厕所冲水箱连接，所述控制装置分别与雨水收集器、蓄水罐、自来 水供水阀电路连接。
本发明的有益效果是：设计的雨水收集器和生活废水收集器具有收集废 水的作用，蓄水罐安装则利用卫生间地下空间作为隐藏式的储存废水的空 间，既不占用卫生间空间也不影响地面上的整体布局，大大提高了卫生间空 间的使用率，为更多的家庭提供了另一条节水途径，减少了家庭用水支出; 且本装置涉及的材料均能在市面上购买到，安装灵活、方便，安全性能高， 便于维护，具有较高的实用性。
在上述技术方案的基础上，本发明还可以做如下改进。
进一步，所述雨水收集器，其包括二功能外牙三通、接水叶片和推拉式 电磁铁，所述雨水收集器通过所述二功能外牙三通加装在建筑立管上且与建 筑立管管内连通，所述接水叶片可转动的设置在所述二功能外牙三通的内 部，所述二功能外牙三通的管壁上设有向外凸起的中空柱形保护座，位于所 述柱形保护座内的二功能外牙三通的管壁上设有通孔，所述推拉式电磁铁设 置在柱形保护座的内部，所述推拉式电磁铁与转轴的一端连接,所述转轴的 另一端从通孔伸入二功能外牙三通内与所述接水叶片连接,所述推拉式电磁 铁通过转轴带动所述接水叶片转动，所述二功能外牙三通远离建筑立管的管 口通过管道与所述蓄水罐的内部连通，所述接水叶片通过转动改变雨水的流 向使雨水进入或不进入所述蓄水罐中;所述柱形保护座上还设有用于盖住柱 形保护座的内牙保护盖;
所述蓄水罐铺设在卫生间地板下，其包括集束接头和直管，所述集束接 头为中空盒体结构，所述集束接头的两端对称设有数目相等的管道接口，所 述每个管道接口上均连接有直管，所述蓄水罐的内部还设有用于将废水压至 厕所冲水箱中的水泵;所述集束接头通过外接管道与所述二功能外牙三通的 内部连通;所述蓄水罐上还设有溢水口，溢水口上还设有盖子;
所述控制装置，包括第一水位传感器、第二水位传感器和与第一水位传 感器、第二水位传感器线路连接的控制仪表，所述第一水位传感器设置在所 述蓄水罐内，所述第二水位传感器设置在厕所冲水箱内，所述第一水位传感 器对所述集束接头内的水位进行实时检测，所述控制仪表则根据第一水位传 感器检测到的蓄水罐水位信息线路控制推拉式电磁铁运作来进行雨水收集 或停止雨水收集，并开启或关闭自来水供水阀;当自来水供水阀关闭时，所 述第二水位传感器对所述厕所冲水箱水位进行实时检测，所述控制仪表则根 据第二水位传感器检测到的厕所冲水箱水位信息开启或关闭所述水泵;所述 蓄水罐上还设有供第一水位传感器放入蓄水罐内的同心变径直通;
所述生活废水收集器，包括三通管式的检测口件，所述检测口件共轴线 的两端端口分别外接生活废水和所述直管的管道，所述直管502与该管道之 间设有同心变径直通，所述检测口件不与管道连接的检查管口上设有盖子; 所述检测口件内设有过滤装置。
进一步，所述二功能外牙三通和连通所述蓄水罐的管道之间还设有单头 偏心变径活接、异径内牙边外牙三通、单头同心变径活接、潜沙瓶和弯头, 所述单头偏心变径活接口径较大的一端连接在所述二功能外牙三通远离建 筑立管的管口上，所述单头偏心变径活接口径较小的一端沿雨水进水方向依 次与所述的异径内牙边外牙三通、单头同心变径活接、弯头连接，所述弯头 远离所述单头同心变径活接的端口通过管道与所述蓄水罐连接，该管道与所 述蓄水罐之间设有同心变径直通;所述单头同心变径活接内设有过滤装置; 所述潜沙瓶通过螺纹可拆卸的连接在所述异径内牙边外牙三通侧壁的管口 上。
采用上述进一步方案的有益效果是：单头偏心变径活接、单头偏心变径 活接、单头同心变径活接使管道灵活变径;潜沙瓶、过滤装置具有较好的除 沙、除杂质的功能。
进一步，所述二功能外牙三通与单头偏心变径活接之间、单头同心变径 活接与弯头之间均套有用于密封的内牙扣环，所述内牙扣环内垫有密封胶 圈。
采用上述进一步方案的有益效果是：提高管道中的密封性，防漏水。
进一步，所述控制仪表控制雨水收集的具体方法为：当所述第一水位传 感器检测到蓄水罐水位小于等于预设的蓄水罐最低水位值时，所述控制仪表 控制推拉式电磁铁带动所述接水叶片转动来连通建筑立管与雨水收集器，待 雨水进入所述蓄水罐中，并开启自来水供水阀;当所述第一水位传感器检测 到蓄水罐水位大于等于预设的蓄水罐最高水位值时，所述控制仪表控制推拉 式电磁铁带动所述接水叶片转动来隔断建筑立管与雨水收集器，并关闭自来 水供水阀。
进一步，所述控制仪表控制水泵的具体方法为：自来水供水阀关闭时， 当所述第二水位传感器检测到蓄水罐水位小于等于预设的冲水箱最低水位 值时，则开启所述水泵将废水压至厕所冲水箱中，当所述第二水位传感器检 测到蓄水罐水位大于等于预设的冲水箱最高水位值时，则关闭所述水泵停止 压水。
进一步，所述集束接头为具有两端对称设置的二管道接口的二连通集束 接头、具有两端对称的三管道接口的三连通集束接头或具有两端对称的四管 道接口的四连通集束接头中的一种;所述集束接头为管道接口呈横向排列的 横向集束接头、管道接口呈纵向排列的纵向集束接头或管道接口呈纵横交错 式的混合集束接头中的一种。
采用上述进一步方案的有益效果是：可根据卫生间的空间灵活排列蓄水 罐的直管，集束接头可将多根直管束拢，使布管密集、灵活，且增大蓄水量。
进一步，所述过滤装置包括钢丝球过滤网和活性炭，所述钢丝球过滤网 至少设有两个，所述活性炭设置在所述至少两个钢丝球过滤网的中间。
采用上述进一步方案的有益效果是：具有较好的过滤作用。
进一步，所述直管为PVC管，所述直管的直径范围为50毫米～200毫米; 所述直管的管口上还设有堵帽、变径接头、补心件中的一种。可根据卫生间 的空间排列蓄水罐的直管，可利用变径接头、补心件来改变直管的口径，从 大口径直管改小口径直管，安装灵活。
采用上述进一步方案的有益效果是：蓄水量大，不易堵塞。
进一步，还包括用于为整个冲厕装置提供电力的电源装置。二功能外牙 三通的柱形保护座上还设有供电源线走线的缺口,所述电源装置的电源线从 所述缺口进入柱形保护座与推拉式电磁铁连接,为推拉式电磁铁供电。线路 布线方便，灵活。
