申请日2014.12.23
公开(公告)日2015.06.03
IPC分类号C02F9/02
摘要
本实用新型涉及一种生活污水处理箱，属于污水处理装置技术领域，为解决现有技术存在的结构复杂、体积大、安装不方便的技术问题，所采用的技术方案为箱体内设置有过滤腔，过滤腔内设置有滤芯，过滤腔底部设置有出水管，出水管延伸至箱体外部，箱体上部设置有进水口，箱体内部还设置有倾斜水道，倾斜水道一端与进水口相连通，另一端与过滤腔顶部相连通，本实用新型结构简单，安装使用方便，广泛用于生活污水处理。

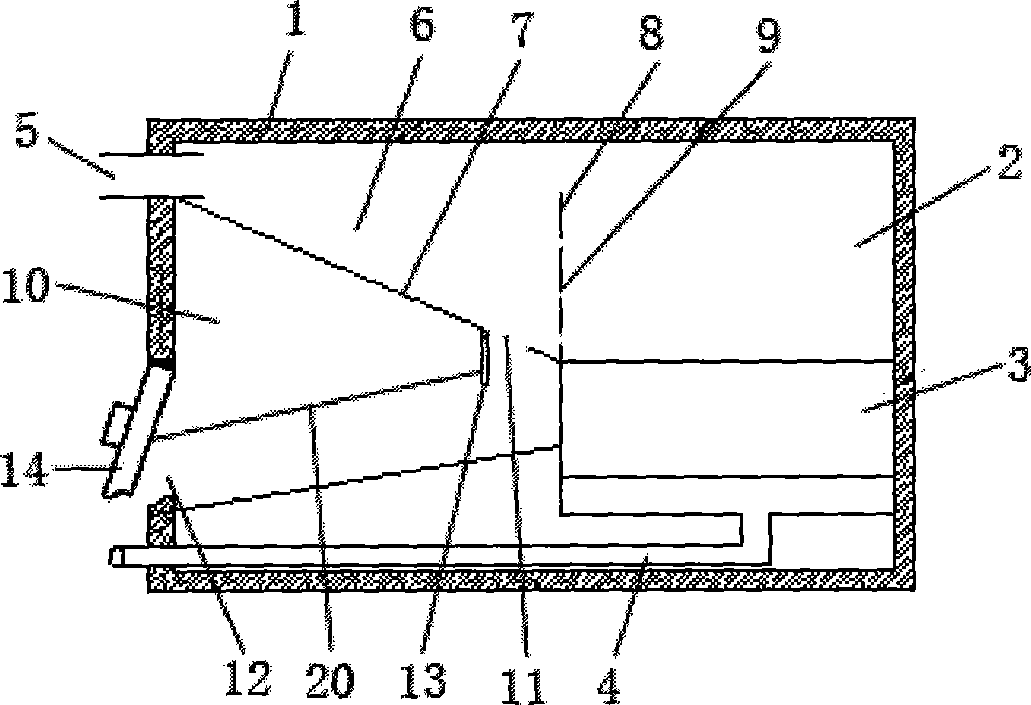

摘要附图
权利要求书
1.一种生活污水处理箱，包括箱体，其特征在于：所述箱体内设置有过滤腔，所述过滤腔内设置有滤芯，过滤腔底部设置有出水管，所述出水管延伸至箱体外部，所述箱体上部设置有进水口，箱体内部还设置有倾斜水道，所述倾斜水道一端与进水口相连通，另一端与过滤腔顶部相连通。
2.根据权利要求1所述的一种生活污水处理箱，其特征在于：所述倾斜水道是由倾斜板与箱体内壁围成。
3.根据权利要求1或2所述的一种生活污水处理箱，其特征在于：所述倾斜水道和过滤腔之间竖直设置有过滤板，所述过滤板上密布有多个过水孔。
4.根据权利要求3所述的一种生活污水处理箱，其特征在于：所述倾斜水道的下方设置有排污腔，所述排污腔底部倾斜设置，倾斜水道的最低点还设置有污物下落口，箱体下部设置有排污口，所述污物下落口上铰接有活动挡板，排污口上交接有拉门，所述活动挡板的自由端通过连接杆与拉门中部相连接。
5.根据权利要求1所述的一种生活污水处理箱，其特征在于：所述倾斜水道与水平面的夹角为30°。
6.根据权利要求1所述的一种生活污水处理箱，其特征在于：所述滤芯主要由粗滤层、精滤层、纤维层、颗粒活性炭层和膜层构成，所述粗滤层、精滤层、纤维层、颗粒活性炭层和膜层自上而下依次设置。
7.根据权利要求6所述的一种生活污水处理箱，其特征在于：所述精滤层为织物介质，所述纤维层为人工合成纤维。
8.根据权利要求4所述的一种生活污水处理箱，其特征在于：所述连接杆为不锈钢钢条。
说明书
一种生活污水处理箱
技术领域
本实用新型涉及一种生活污水处理箱，属于污水处理装置技术领域。
背景技术
生活废水中含有大量的污泥、有机物和杂质等，生活废水直接排放到环境 中，严重影响周边的环境，而且我国是一个淡水资源严重匮乏的国家，随着改 革开放以来经济的迅速发展和城市化进程的进一步加快，城市水资源供需矛盾 进一步突出，为解决水资源短缺矛盾，必须采用可持续的水资源利用模式-节 约型模式，除了提倡节约用水，开辟新水源外，污水废水的再生利用也是一条 重要途径。
目前，市场上的净水设备，结构复杂、体积大、安装不方便，并且污水处 理成本高，不能得到广泛应用。
实用新型内容
为解决现有技术存在的结构复杂、体积大、安装不方便的技术问题，本实 用新型提供了一种结构简单、安装使用方便的生活污水处理箱。
为实现上述目的，本实用新型所采用的技术方案为一种生活污水处理箱， 包括箱体，所述箱体内设置有过滤腔，所述过滤腔内设置有滤芯，过滤腔底部 设置有出水管，所述出水管延伸至箱体外部，所述箱体上部设置有进水口，箱 体内部还设置有倾斜水道，所述倾斜水道一端与进水口相连通，另一端与过滤 腔顶部相连通。
优选的，所述倾斜水道主要由倾斜板与箱体内壁围成。
优选的，所述倾斜水道和过滤腔之间竖直设置有过滤板，所述过滤板上密 布有多个过水孔。
优选的，所述倾斜水道的下方设置有排污腔，所述排污腔底部倾斜设置， 倾斜水道的最低点还设置有污物下落口，箱体下部设置有排污口，所述污物下 落口上铰接有活动挡板，排污口上交接有拉门，所述活动挡板的自由端通过连 接杆与拉门中部相连接。
优选的，所述倾斜水道与水平面的夹角为30°。
优选的，所述滤芯主要由粗滤层、精滤层、纤维层、颗粒活性炭层和膜层 构成，所述粗滤层、精滤层、纤维层、颗粒活性炭层和膜层自上而下依次设置。
优选的，所述精滤层为织物介质，所述纤维层为人工合成纤维。
优选的，所述连接杆为不锈钢钢条。
与现有技术相比，本实用新型具有以下技术效果：本实用新型结构简单， 体积小，使用方便，将污水经过进水口进入倾斜水道，再经过过滤板进行粗过 滤，最后经过滤芯进行过滤得到纯净水，安装、使用方便，有效节省水资源， 又降低了排污等费用，降低了成本。
此外，箱体内还设置有排污腔，排污腔能够随时对箱体内的污物进行清理， 清理方便，适用范围广。
