申请日2015.01.13
公开(公告)日2015.04.22
IPC分类号C02F1/36
摘要
本发明公开一种高浓度碱性有机废水超声催化处理方法，保持高浓度碱性有机废水处于流动状态，在超声的条件下，向高浓度碱性有机废水通入空气，同时加入催化剂MxN3-xO4，其中的M为Fe、Cu、Ni或Mn，N为Fe、Co或Mn，0≤x≤1。采用本发明的显著效果是，工艺简单、效果显著，能在较短时间内使高浓度碱性有机废水中的有机物大幅降解，对高浓度碱性有机废水的处理效果很好;催化剂MxN3-xO4;易得、易回收且可重复，处理时间短，能耗低。
权利要求书
1.一种高浓度碱性有机废水超声催化处理方法，其特征在于：保持高浓度 碱性有机废水处于流动状态，在超声的条件下，向高浓度碱性有机废水通入空 气，同时加入催化剂MxN3-xO4;
所述催化剂MxN3-xO4中的M为Fe、Cu、Ni或Mn，N为Fe、Co或Mn，0 ≤x≤1。
2.根据权利要求1所述的高浓度碱性有机废水超声催化处理方法，其特征 在于：所述催化剂MxN3-xO4为粉末状或颗粒状。
3.根据权利要求1或2所述的高浓度碱性有机废水超声催化处理方法，其 特征在于：所述催化剂MxN3-xO4位于超声处理器内，将高浓度碱性有机废水过 滤后通入所述超声处理器，在超声的条件下，向高浓度碱性有机废水通入空气;

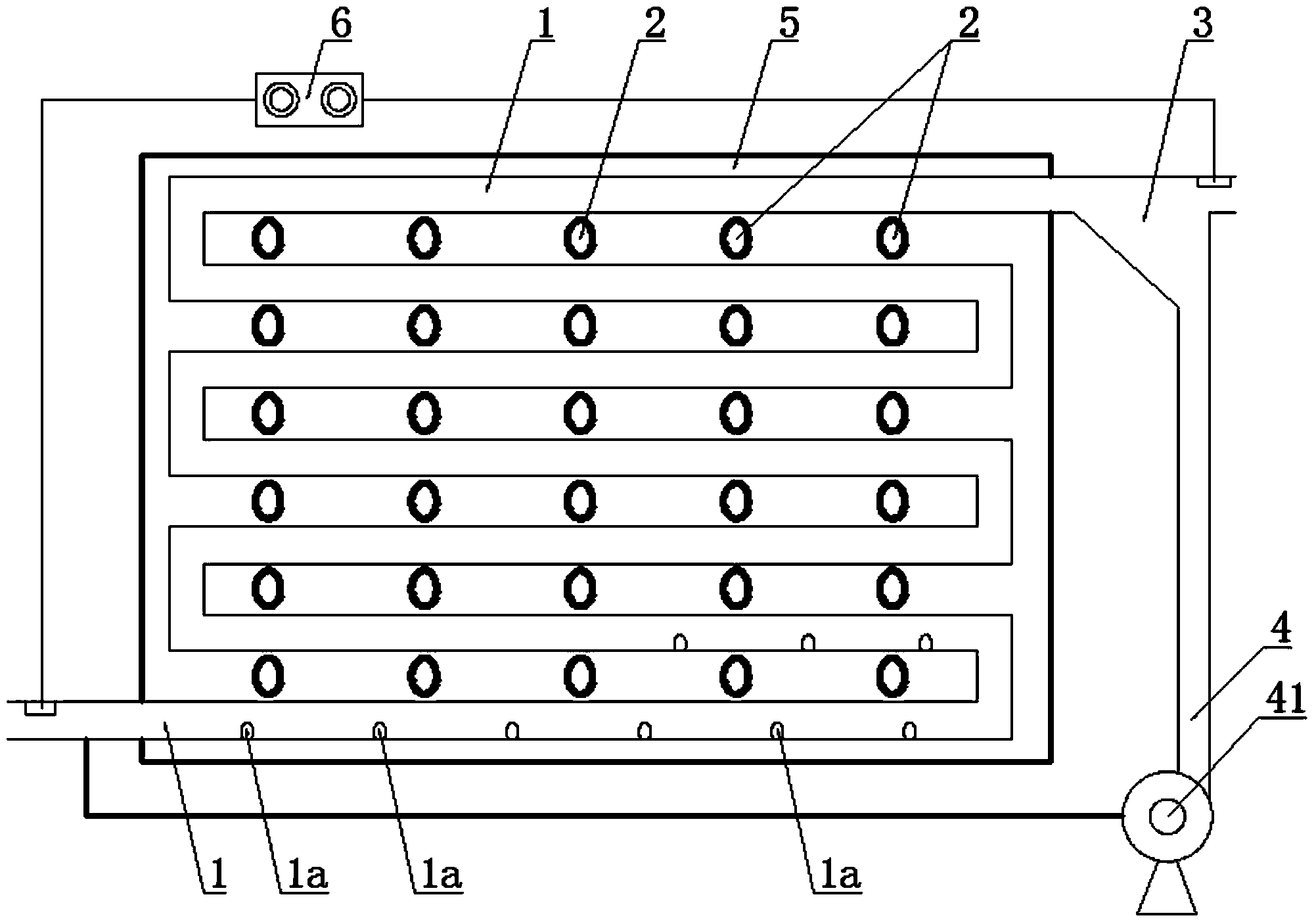

所述超声处理器包括废水管道(1)，该废水管道(1)的入水口与高浓度碱 性有机废水接通，所述废水管道(1)呈蛇形弯管状，该废水管道(1)的出水 段位于其入水段的上方，在所述废水管道(1)外设有至少一个超声波发生器(2)， 所述催化剂MxN3-xO4位于所述废水管道(1)内，在所述废水管道(1)的入水 段开设有空气入口(1a)，该空气入口(1a)通过单向阀与空气气源接通。
4.根据权利要求1所述的高浓度碱性有机废水超声催化处理方法，其特征 在于：所述废水管道(1)的出水段设有催化剂沉降槽(3)，在所述催化剂沉降 槽(3)和所述废水管道(1)的入水段之间设有催化剂循环装置(4)。
5.根据权利要求4所述的高浓度碱性有机废水超声催化处理方法，其特征 在于：所述催化剂循环装置(4)包括循环泵(41)，该循环泵(41)的入口通 过管道与所述催化剂沉降槽(3)的底部接通，该循环泵(41)的出口通过管道 与所述废水管道(1)的入水段接通。
6.根据权利要求1、2、4或5所述的高浓度碱性有机废水超声催化处理方 法，其特征在于：所述废水管道(1)和超声波发生器(2)均设置在箱体(5) 内。
7.根据权利要求1所述的高浓度碱性有机废水超声催化处理方法，其特征 在于：蛇形弯管状的所述废水管道(1)中，相邻的各弯曲部之间均设有所述超 声波发生器(2)。
8.根据权利要求1、2、4、5或7所述的高浓度碱性有机废水超声催化处 理方法，其特征在于：在所述废水管道(1)的出水口和入水口之间设有水质在 线监测装置(6)。
说明书
高浓度碱性有机废水超声催化处理方法
技术领域
本发明涉及废水处理方法，具体涉及一种高浓度碱性有机废水超声催化处 理方法。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、 工业废水和初雨径流入排水管渠等其它无用水;在制药、印染、炼油、炼焦或 垃圾填埋等过程中会产生大量工业废水，这些工业废水浓度高，pH高，有机物 含量高，因而对这类工业废水的处理难度较大;目前，已有部分针对高浓度碱 性有机废水的处理方法，但现有的方法工艺都较为复杂，处理过程繁琐。
发明内容
为解决以上技术问题，本发明提供一种高浓度碱性有机废水超声催化处理 方法。
技术方案如下：
一种高浓度碱性有机废水超声催化处理方法，其关键在于：保持高浓度碱 性有机废水处于流动状态，在超声的条件下，向高浓度碱性有机废水通入空气， 同时加入催化剂MxN3-xO4;
所述催化剂MxN3-xO4中的M为Fe、Cu、Ni或Mn，N为Fe、Co或Mn，0 ≤x≤1。
上述催化剂MxN3-xO4为粉末状或颗粒状。
上述催化剂MxN3-xO4位于超声处理器内，将高浓度碱性有机废水过滤后通 入所述超声处理器，在超声的条件下，向高浓度碱性有机废水通入空气;
所述超声处理器包括废水管道，该废水管道的入水口与高浓度碱性有机废 水接通，所述废水管道呈蛇形弯管状，该废水管道的出水段位于其入水段的上 方，在所述废水管道外设有至少一个超声波发生器，所述催化剂MxN3-xO4位于 所述废水管道内，在所述废水管道的入水段开设有空气入口，该空气入口通过 单向阀与空气气源接通。
采用以上技术方案的显著效果是，蛇形弯管状的废水管道能对高浓度碱性 有机废水起到搅拌作用，从而与催化剂进行更多有效接触，结构简单，效果显 著。
上述废水管道的出水段设有催化剂沉降槽，在所述催化剂沉降槽和所述废 水管道的入水段之间设有催化剂循环装置。采用以上技术方案，催化剂沉降槽 用于将催化剂沉降，催化剂循环装置将催化剂回收循环利用，降低成本。
上述催化剂循环装置包括循环泵，该循环泵的入口通过管道与所述催化剂 沉降槽的底部接通，该循环泵的出口通过管道与所述废水管道的入水段接通。 采用以上技术方案，催化剂沉降槽内的催化剂通过管道进入循环泵，再重新进 入废水管道。
上述废水管道和超声波发生器均设置在箱体内。采用以上技术方案，箱体 对废水管道和超声波发生器起到支撑安装作用。
蛇形弯管状的上述废水管道中，相邻的各弯曲部之间均设有所述超声波发 生器。采用以上技术方案，超声处理效果更好。
在上述废水管道的出水口和入水口之间设有水质在线监测装置。采用以上 技术方案，能实时监测废水处理效果。
有益效果：采用本发明的高浓度碱性有机废水超声催化处理方法，工艺简 单、效果显著，能在较短时间内使高浓度碱性有机废水中的有机物大幅降解， 对高浓度碱性有机废水的处理效果很好;催化剂MxN3-xO4;易得、易回收且可 重复，处理时间短，能耗低。
