申请日2014.12.19
公开(公告)日2015.04.22
IPC分类号C02F9/12
摘要
本发明公开了一种浊水处理装置，所述罐体的上部内壁上可拆卸安装有上挡板，所述上挡板包括密封挡板和位于密封挡板外圈的过滤挡网，所述密封挡板的下部中心位置上可拆卸安装有活性炭过滤层，所述活性炭过滤层外圈的密封挡板上还可拆卸安装有过滤纱网，所述过滤挡网的下部均匀设有一组静电柱，所述过滤挡网的下部设有出水口，所述出水口上设有第三电磁阀，所述罐体的底部设有第二电磁阀，所述罐体外侧壁上焊接有控制器，所述控制器电性连接有第一电磁阀、第二电磁阀、第三电磁阀和静电柱。该浊水处理装置，便于清洗，采用静电柱吸附浊物减轻了滤纱网和活性炭过滤层的过滤压力，避免了滤纱网和活性炭过滤层的堵塞和易损坏的情况。

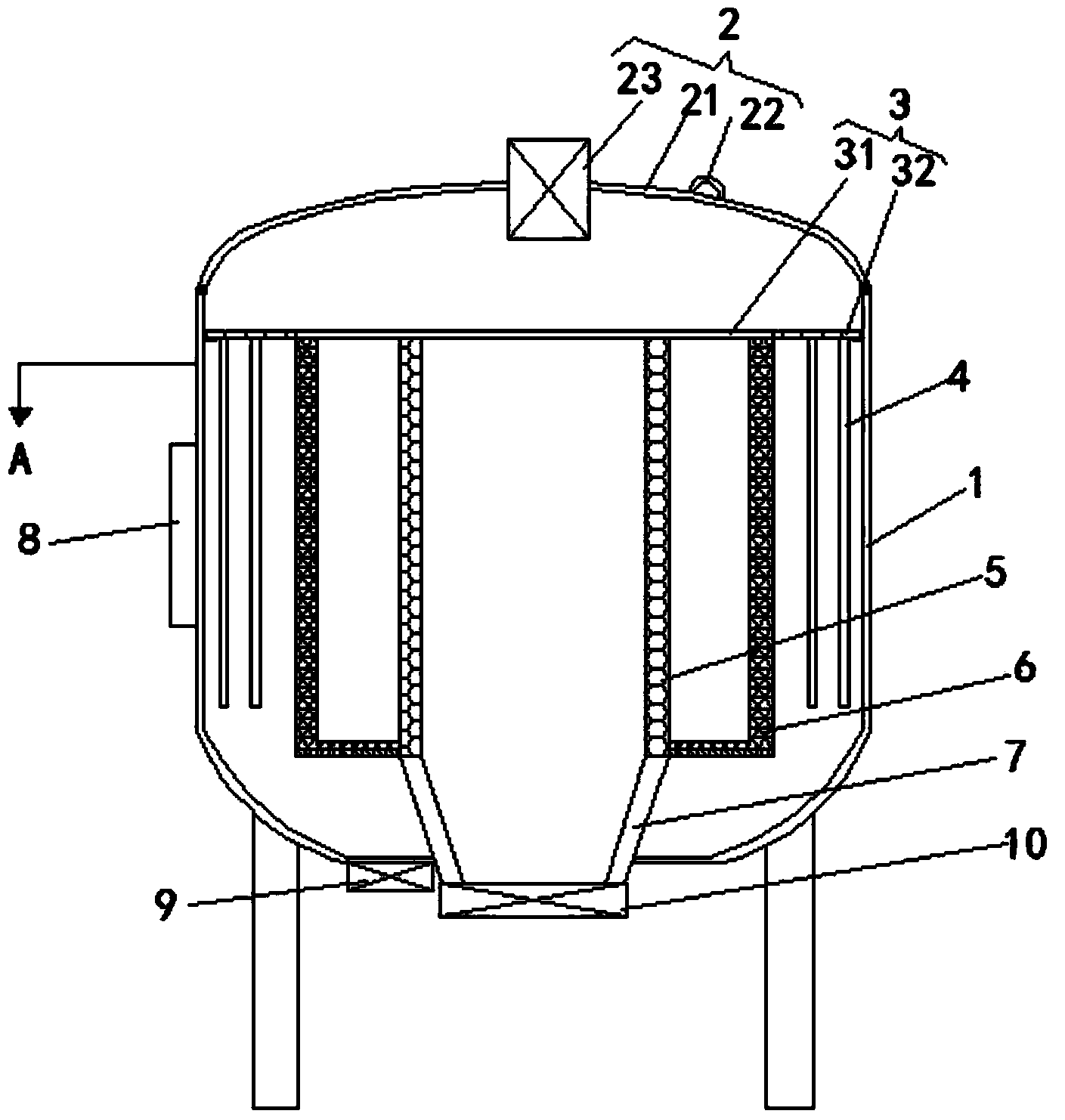

摘要附图
权利要求书
1.一种浊水处理装置，包括罐体(1)、上盖(2)、上挡板(3)、出水口 (7)和控制器(8)，其特征在于：所述罐体(1)铰接有上盖(2)，所述上 盖(2)包括上盖主体(21)、焊接在上盖主体(21)上的挂环(22)和贯穿 上盖主体(21)的第一电磁阀(23)，所述罐体(1)的上部内壁上可拆卸安 装有上挡板(3)，所述上挡板(3)包括密封挡板(31)和位于密封挡板(31) 外圈的过滤挡网(32)，所述密封挡板(31)的下部中心位置上可拆卸安装有 活性炭过滤层(6)，所述活性炭过滤层(6)外圈的密封挡板(31)上还可拆 卸安装有过滤纱网(5)，所述过滤挡网(32)的下部均匀设有一组静电柱(4)， 所述过滤挡网(32)的下部设有出水口(7)，所述出水口(7)上设有第三电 磁阀(10)，所述罐体(1)的底部设有第二电磁阀(9)，所述罐体(1)外侧 壁上焊接有控制器(8)，所述控制器(8)电性连接有第一电磁阀(23)、第 二电磁阀(9)、第三电磁阀(10)和静电柱(4)。
2.根据权利要求1所述的一种浊水处理装置，其特征在于：所述滤纱网 (5)的直径和密封挡板(31)相同。
3.根据权利要求1所述的一种浊水处理装置，其特征在于：所述过滤纱 网(5)外部固定钢丝网和安装在钢丝网内部的过滤纱组成，所述活性炭过滤 层(6)由外部固定钢丝网和安装在钢丝网内部的活性炭组成。
4.根据权利要求1所述的一种浊水处理装置，其特征在于：所述静电柱 (4)有内外两圈，且呈同心圆分布。
说明书
一种浊水处理装置
技术领域
本发明涉及水处理技术领域，具体为一种浊水处理装置。
背景技术
对浊水的处理我们通常采用的是过滤的方法，在采用过滤法对浊水进行处 理的时候处理设备最常见的问题就是滤网容易被颗粒较大的浊物堵塞造成过 滤装置的过滤效率降低，甚至造成滤网报废，需要对滤网频繁更换，大大增 加了浊水处理的成本。
发明内容
本发明的目的在于提供一种浊水处理装置，以解决上述背景技术中提出的 问题。
为实现上述目的，本发明提供如下技术方案：一种浊水处理装置，包括 罐体、上盖、上挡板、出水口和控制器，所述罐体铰接有上盖，所述上盖包 括上盖主体、焊接在上盖主体上的挂环和贯穿上盖主体的第一电磁阀，所述 罐体的上部内壁上可拆卸安装有上挡板，所述上挡板包括密封挡板和位于密 封挡板外圈的过滤挡网，所述密封挡板的下部中心位置上可拆卸安装有活性 炭过滤层，所述活性炭过滤层外圈的密封挡板上还可拆卸安装有过滤纱网， 所述过滤挡网的下部均匀设有一组静电柱，所述过滤挡网的下部设有出水口， 所述出水口上设有第三电磁阀，所述罐体的底部设有第二电磁阀，所述罐体 外侧壁上焊接有控制器，所述控制器电性连接有第一电磁阀、第二电磁阀、 第三电磁阀和静电柱。
优选的，所述滤纱网的直径和密封挡板相同。
优选的，所述过滤纱网外部固定钢丝网和安装在钢丝网内部的过滤纱组 成，所述活性炭过滤层由外部固定钢丝网和安装在钢丝网内部的活性炭组成。
优选的，所述静电柱有内外两圈，且呈同心圆分布。
与现有技术相比，本发明的有益效果是：该浊水处理装置，采用的静电 柱结构能够吸附浊水中的大部分浊物，减轻了滤纱网和活性炭过滤层的过滤 压力，避免了滤纱网和活性炭过滤层的堵塞和易损坏的情况，当我们需要对 静电柱、过滤挡网和活性炭过滤层进行清洗时，控制器控制第一电磁阀和第 二电磁阀打开，第三电磁阀打开，静电柱处在断电状态，这时第一电磁阀注 入的浊水就会将静电柱上的和罐体内的浊物冲洗掉，清洗方便。
