废水二次利用冲洗坐便器的节水管路技术

发布时间:2018-4-26 20:51:24  中国污水处理工程网

  申请日2015.02.03

  公开(公告)日2015.12.30

  IPC分类号E03D1/00; E03C1/12

  摘要

  废水二次利用冲洗坐便器的管路装置,利用废水替代自来水冲洗坐便器。本实用新型创造结构简单,包括卡扣、弯头、水管、左右丝水套、密封垫、螺旋丝母、溢水口。其特征在于:在洗手盆排水口处安装一个水管卡扣、弯头,水管套丝连接水箱的管路装置。该装置将洗手盆的废水导流入坐便器水箱内,冲洗坐便器,达到节约自来水的目的。采用该节水管路系统,免去了安装洗手盆的下水管道系统装置,洗手盆在卫生间的安装,不受下水管道固定位置的约束,由于采用的是废水二次利用,也就免去了安装坐便器进水的系统装置。

  权利要求书

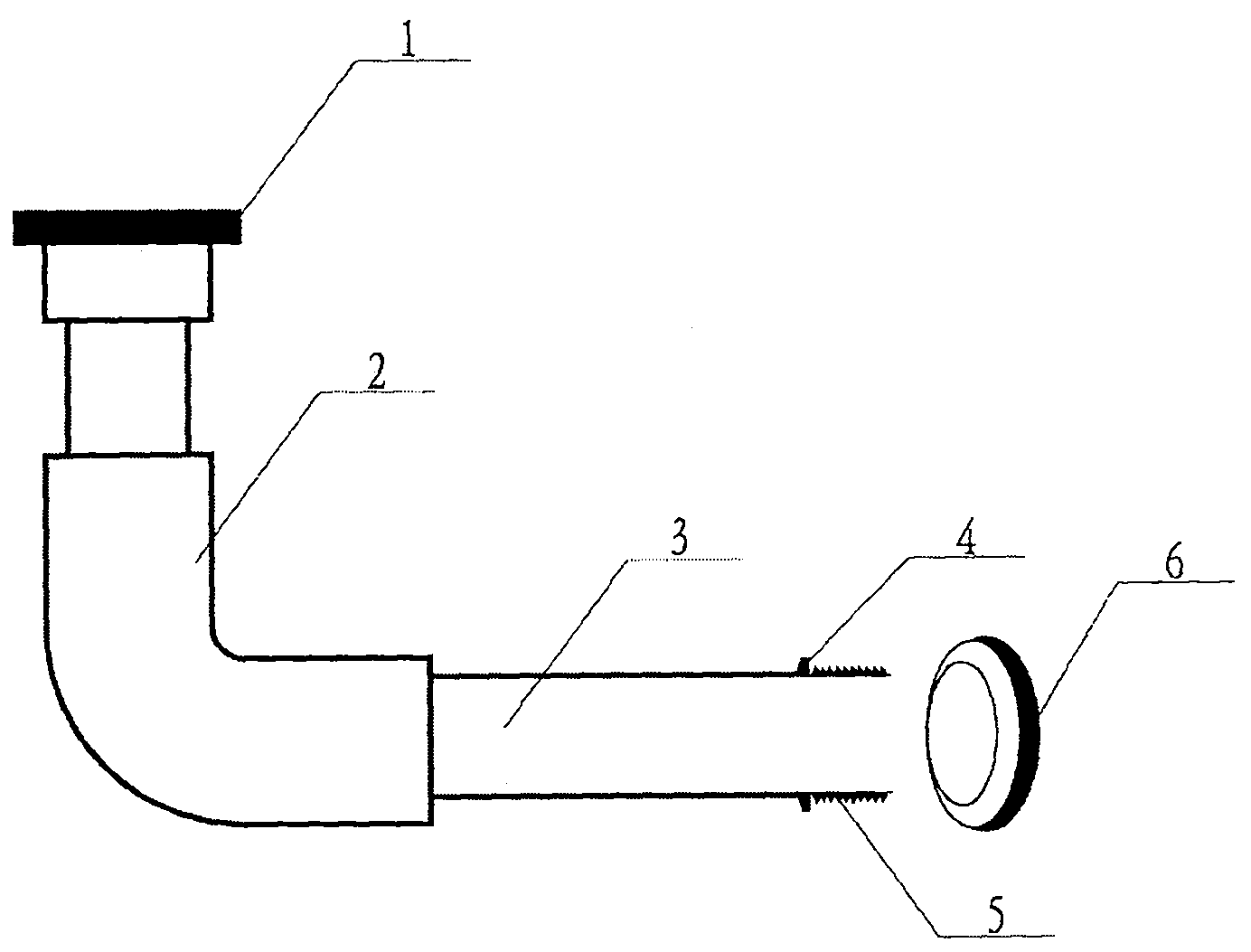

  1.一种废水二次利用冲洗坐便器的管路装置,其特征是坐便器的管路装置制造材料可为金属类的,塑料类的、陶瓷类的,在洗手盆排水口处安装一个水管卡扣、弯头,水管套丝连接水箱的管路装置,该装置将洗手盆的废水导流入坐便器水箱内,冲洗坐便器,其包括卡扣(1),弯头(2),水管(3),密封垫(4),左右丝水套(5),螺旋丝母(6),溢水口(7)。

  2.根据权利要求1所述的废水二次利用冲洗坐便器的管路装置,其特征在于将洗手盆的下水管免除。

  3.根据权利要求1所述的废水二次利用冲洗坐便器的管路装置,其特征在于所说的坐便器水箱进水阀门和管路免除。

  说明书

  废水二次利用冲洗坐便器的节水管路装置

  技术领域

  本实用新型涉及一种废水二次利用冲洗坐便器的节水管路装置。发明人采用了设计原理清晰、结构简单的洗手盆连接坐便器水箱的管路装置,达到了节水的目的,防止了坐便器水箱的水因停水所产生的负压,再次进入管道,造成污染。

  背景技术

  目前,为了节约坐便器用水量,人们在坐便器的储水箱内作过多种尝试。如缩小储水箱体积减少储水量,设置大小便开关减少小便用水量等,这类措施虽然有一定的节水效果,但是还在消耗着饮用的自来水,节水效果并不明显。还有人研究将生活中排放的废水集中进行处理、净化后,通过另一套输水管网输入到用户,作为冲洗坐便器的中水使用,来实现节约自来水的目的,但是这种方式的处理、净化成本以及管道投资改造费用巨大,难以得到推广利用。为了达到节水的目地,有人采用了压力喷淋3升水冲洗坐便器,坐便器是冲洗干净了,但是坐便器以下的管道由于水少冲洗不畅,造成堵塞,给生活带来更大的麻烦。

  发明内容

  本实用新型的目的就是针对现有技术背景存在的缺陷,提供一种废水二次利用冲洗坐便器的节水管路装置,利用废水替代饮用的自来水冲洗坐便器,彻底消除了坐便器的自来水因停水所产生的负压再次进入管道里造成污染。本发明创造结构简单,包括卡扣、弯头、水管、左右丝水套、密封垫、螺旋丝母、溢水口,其特征在于:在洗手盆排水口处安装一个水管卡扣、弯头,水管套丝连接水箱的管路装置。该装置将洗手盆的废水导流入坐便器水箱内,冲洗坐便器,达到节约自来水的目的。采用该节水管路系统,节约了安装洗手盆的下水管道装置,洗手盆在卫生间的安装,不受下水管道固定位置的约束,由于采用的是废水二次利用,节约并除掉了坐便器水箱自来水的进水系统装置。
