申请日2015.01.09
公开(公告)日2015.06.10
IPC分类号C02F3/30
摘要
本实用新型涉及一种好氧颗粒污泥污水处理专用设备，该设备包括塔体，塔体分为塔底反应区、中部好氧硝化区、顶部三相分离区，塔底反应区设置有泥水循环上升管，中部好氧硝化区设有内塔和外塔，另外本设备还设有硝化液回流管和污泥回流管。该设备塔体设计占地面积小，污泥颗粒形成效果好，消化液循环与污泥循环无需外加动力，成本低。
权利要求书
1.一种好氧颗粒污泥污水处理专用设备，其特征在于：包括塔体，塔体分为塔底反应区、中部好氧硝化区、顶部三相分离区，塔体总径高比在1:6至1:15之间，塔底反应区、中部好氧硝化区、顶部三相分离区体积比为1:3:1。
2.根据权利要求1所述的好氧颗粒污泥污水处理专用设备，其特征在于：所述塔底反应区与中部好氧硝化区之间设有隔离板，塔底反应区包括与隔离板连接并穿过隔离板伸向内塔的泥水循环上升管，泥水循环上升管下端设有供污水通过的孔，泥水循环上升管内设有爆气器，中部好氧硝化区设有内塔和外塔，内塔下端设有泥水循环缝，顶部三相分离区内设有倒漏斗形状三相分离器，顶部三相分离区顶部设有出水堰，塔顶周围设有出水槽，出水槽上设有出水口，内塔上端伸到三向分离器内，内塔上端塔壁上设有空隙，塔底反应区连接污水进水管，中部好氧硝化区下端设有污泥排放管。
3.根据权利要求2所述的好氧颗粒污泥污水处理专用设备，其特征在于：所述顶部三相分离区与塔底反应区之间设有硝化液回流管，中部好氧硝化区底部与塔底反应区之间设有污泥回流管。
说明书
一种好氧颗粒污泥污水处理专用设备
技术领域
本实用新型属于一种处理污水的设备，具体地说是一种好氧颗粒污泥污水处理专用设备。
背景技术
近年来，国家对环境管理日趋规范，污水排放标准不断提高，同时对能耗、物耗要求也逐渐提高，这使企业对自身用水的处理也重视起来，迫切需要相应的污水处理技术和设备，为节能减排，污水治理及其回用服务。众多污水处理工艺中，好氧微生物处理技术具有处理费用低，出水效果好等特点一直是有机污水处理的主要技术之一。
但是目前的研究和市场上销售的好氧颗粒污泥水处理设备是一种用于处理有机物污染污水的设备，该产品主要由反应池、曝气设备等装置组成。该产品的缺点是占地面积大，好氧颗粒污泥培养时间长，单独污水处理不具有脱氮效果，需要配合沉淀池进行泥水分离等，致使设备的投资和运行费用高。
发明内容
本实用新型的目的是克服现有技术中的缺点，提供一种占地面积小、好氧颗粒污泥培养快速、单独使用具有脱氮效果、硝化液循环与污泥循环无需外加动力、具有泥水分离作用从而省略二次沉淀池的好氧颗粒污泥污水处理的专用设备。
本实用新型的目的是这样实现的：
该好氧颗粒污泥污水处理专用设备，包括塔体，塔体分为塔底反应区、中部好氧硝化区、顶部三相分离区，塔体总径高比在1:6至1:15之间，塔底反应区、中部好氧硝化区、顶部三相分离区体积比为1:3:1。

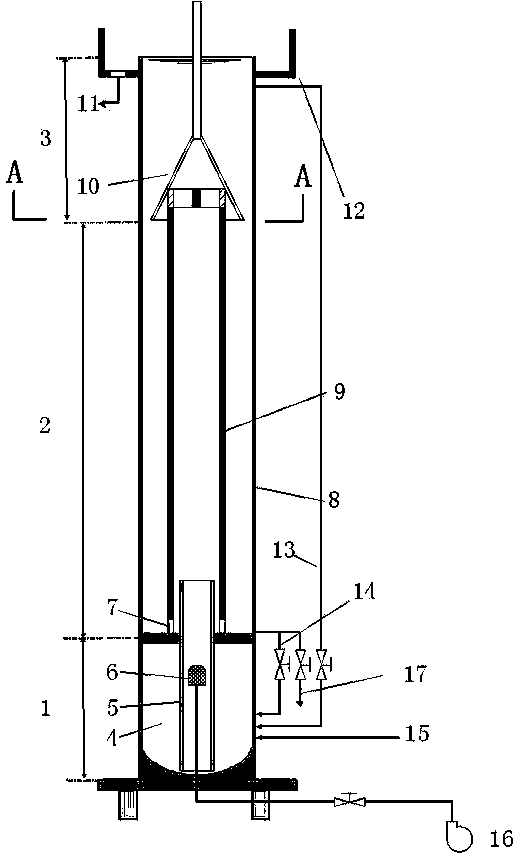

所述塔底反应区与中部好氧硝化区之间设有隔离板，塔底反应区包括与隔离板连接并穿过隔离板伸向内塔的泥水循环上升管，泥水循环上升管下端设有供污水通过的孔，泥水循环上升管内设有爆气器，中部好氧硝化区设有内塔和外塔，内塔下端设有泥水循环缝，顶部三相分离区内设有倒漏斗形状三相分离器，顶部三相分离区顶部设有出水堰，塔顶周围设有出水槽，出水槽上设有出水口，内塔上端伸到三向分离器内，内塔上端塔壁上设有空隙，塔底反应区连接污水进水管，中部好氧硝化区下端设有污泥排放管。
所述顶部三相分离区与塔底反应区之间设有硝化液回流管，中部好氧硝化区底部与塔底反应区之间设有污泥回流管。
本实用新型与现有技术相比的有益效果是：
1. 塔式结构反应器与普通反应池相比具有占地面积小的优点，同时塔顶三相分离区设置可以省去后续二次沉淀池单元，使得工艺占地面积大幅度缩减，节约土地基建成本。
2. 好氧硝化区内塔与外塔结构使得污泥随水循环流动，通过水力剪切作用可快速形成好氧颗粒污泥。
3.塔底反应区兼有微生物选择作用和反硝化作用，可以提高反应器有机物去除效果，提高脱氮效率。
4.好氧硝化区内塔与外塔循环能够增加污水的质量传递效率，增加氧气溶解效果，提高微生物溶解氧利用率，提高污水处理效果。
5.气体驱动污水循环流动，同时靠气体上升产生的压力差，驱动硝化液循环和污泥循环，实现硝化液循环与污泥循环无额外动力消耗，省去硝化液回流泵和污泥循环泵，节约投资成本和运行成本。
