申请日2014.11.23
公开(公告)日2016.05.25
IPC分类号C07D233/58; C02F1/28; C02F1/62
摘要
本发明涉及污水处理领域，特别涉及一种污水处理剂。一种污水处理剂，由如下重量百分数的组分组成：聚合氯化铁2~10%;氯化钠1~3%;蒙脱土3~5%;聚丙烯酰胺2~8%;上述的含钴化合物0.05~0.3%;并用蒸馏水补充至100%。其中，所述含钴化合物化学式为C30H32N12Co，单斜晶系，P21/n空间群，晶胞参数为a=12.015(6)?，b=18.417(5)?，c=12.851(3)?，α=γ=90o，β=110.047(3)o，V=2843.67(2)?3。本污水处理剂的制作原料来源广泛，能有效去除水中的污染物，处理污水处理彻底、处理成本低，无毒性、无污染，处理后的废水满足国家污水综合排放标准的要求。而且本发明的污水处理剂通过添加新型的含钴化合物，使得其对重金属有更好的吸附能力。
权利要求书

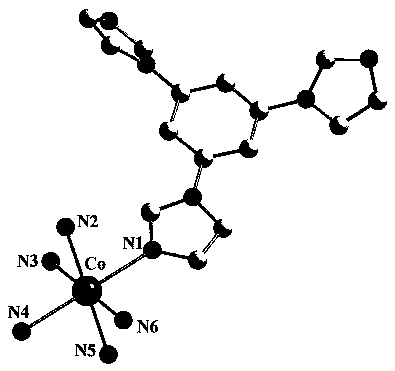

1.一种用于污水处理的含钴化合物，其特征在于：化学式为C30H32N12Co，所述化合物为单斜晶系，P21/n空间群，晶胞参数为a=12.015(6)?，b=18.417(5)?，c=12.851(3)?，α=γ=90o，β=110.047(3)o，V=2843.67(2)?3;其中每个Co原子采用扭曲的八面体配位几何构型，分别与六个1,3,5-三(1-咪唑基)苯上的N配位，Co-N键长范围为2.410(1)?~2.437(2)?，其化学结构如下所示：
。
2.权利要求1所述的用于污水处理的含钴化合物的制备方法，其特征在于：将有机化合物1,3,5-三(1-咪唑基)苯和硝酸钴溶于二甲基甲酰胺溶剂当中，在室温下搅拌形成混合液，然后将所述混合液在溶剂热条件下加热反应后缓慢降温得到所述含钴化合物。
3.根据权利要求2所述的用于污水处理的含钴化合物的制备方法，其特征在于：所述的加热温度为120℃~140℃，加热反应时间为48~96小时。
4.根据权利要求2所述的用于污水处理的含钴化合物的制备方法，其特征在于：所述的降温为2℃/小时~5℃/小时降至室温。
5.根据权利要求2所述的用于污水处理的含钴化合物的制备方法，其特征在于：所述1,3,5-三(1-咪唑基)苯和硝酸钴的摩尔比为1:1~3。
6.根据权利要求5所述的用于污水处理的含钴化合物的制备方法，其特征在于：所述1,3,5-三(1-咪唑基)苯和硝酸钴的摩尔比为1:2。
7.一种污水处理剂，其特征在于，由如下重量百分数的组分组成：
聚合氯化铁2~10%;
氯化钠1~3%;
蒙脱土3~5%;
聚丙烯酰胺2~8%;
权利要求1所述的含钴化合物0.05~0.3%;
并用蒸馏水补充至100%。
说明书
用于污水处理的含钴化合物、制备方法及其污水处理剂
技术领域
本发明涉及污水处理领域，特别涉及一种污水处理剂。
背景技术
随着工业化的发展，附带的生产污水也越来越多，任意排放对环境会造成恶劣影响，为改善环境，污水处理技术应运而生，污水处理是指为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。而现有的水处理剂，往往对一些重金属离子的吸附能力不强。
发明内容
本发明所要解决的技术问题是提供用于污水处理的含钴化合物。
本发明的另一个目的在于提供上述含钴化合物的制备方法。
而本发明最后一个目的是提供一种含有上述含钴化合物的污水处理剂。
一种用于污水处理的含钴化合物，化学式为C30H32N12Co，所述化合物为单斜晶系，P21/n空间群，晶胞参数为a=12.015(6)?，b=18.417(5)?，c=12.851(3)?，α=γ=90o，β=110.047(3)o，V=2843.67(2)?3。
用于污水处理的含钴化合物的制备方法，将有机化合物1,3,5-三(1-咪唑基)苯和硝酸钴溶于二甲基甲酰胺溶剂当中，在室温下搅拌形成混合液，然后将所述混合液在溶剂热条件下加热反应后缓慢降温得到所述含钴化合物。
其中，1,3,5-三(1-咪唑基)苯的化学结构式如下所示：
进一步的，其特征在于：所述的加热温度为120℃~140℃，加热反应时间为48~96小时。
进一步的，所述的降温为2℃/小时~5℃/小时降至室温。
进一步的，所述1,3,5-三(1-咪唑基)苯和硝酸钴的摩尔比为1:1~3。
进一步优选的，所述1,3,5-三(1-咪唑基)苯和硝酸钴的摩尔比优选为1:2。
一种污水处理剂，由如下重量百分数的组分组成：
聚合氯化铁2~10%;氯化钠1~3%;蒙脱土3~5%;聚丙烯酰胺2~8%;上述的含钴化合物0.05~0.3%;并用蒸馏水补充至100%。
本发明具有如下有益效果：
本污水处理剂的制作原料来源广泛，能有效去除水中的污染物，处理污水处理彻底、处理成本低，无毒性、无污染，处理后的废水满足国家污水综合排放标准(GB8978-1996)的要求。而且本发明的污水处理剂通过添加新型的含钴化合物，使得其对重金属有更好的吸附能力
