申请日2014.10.31
公开(公告)日2015.02.18
IPC分类号C02F103/32; C02F9/14
摘要
本实用新型涉及一种对白酒酿造废水深度脱色及净化的MBR-NF系统，包括MBR膜单元、自吸泵、中间水箱、加压泵、保安过滤器、纳滤膜单元和清洗剂配制水箱;MBR膜单元浸入原系统生化反应池末段混合液里，MBR膜单元通过自吸泵与中间水箱连接;中间水箱和清洗剂配制水箱通过加压泵和保安过滤器与纳滤膜单元连接;纳滤膜单元与原系统生化反应池连接。本实用新型可模块化设计，布置灵活，占地面积少，运行费用低，能够很方便地接入现有的废水生物处理系统，对于现有白酒废水处理的提标改造具有重要的意义。
权利要求书
1.一种对白酒酿造废水深度脱色及净化的MBR-NF系统，其特征在于，包括MBR膜单 元、自吸泵、中间水箱、加压泵、保安过滤器、纳滤膜单元和清洗剂配制水箱;
所述的MBR膜单元浸入原系统生化反应池末段混合液里，MBR膜单元通过自吸泵与中 间水箱连接，将透过MBR膜单元的清水抽吸到中间水箱，使原系统生化反应池中的混合液 中的悬浮活性污泥被截留;
所述的中间水箱通过加压泵和保安过滤器与纳滤膜单元连接，使中间水箱储放的清水经 保安过滤器和纳滤膜单元后，截留水中0.5纳米以上具有显色作用的颗粒，得到清澈透明、 色度不超过2倍的清水和色度相对较高的浓水;
所述的纳滤膜单元与原系统生化反应池连接，将截留在纳滤膜单元里色度相对较高的浓 水返回原系统生化反应池中继续处理;
所述的清洗剂配制水箱通过加压泵和保安过滤器与纳滤膜单元连接，使清洗剂经过加压 泵和保安过滤器后进入纳滤膜单元进行清洗工作。
2.根据权利要求1所述的对白酒酿造废水深度脱色及净化的MBR-NF系统，其特征在于， 所述的MBR-NF系统通过可编程控制器控制运行，并配置有HMI触摸屏操作单元。
3.根据权利要求1所述的对白酒酿造废水深度脱色及净化的MBR-NF系统，其特征在于， 所述的MBR膜单元采用的微滤膜或超滤膜的孔径为0.1-0.4微米;所述的保安过滤器采用1-5 微米的滤芯;所述的纳滤膜单元采用的纳滤膜孔径为0.5-5纳米。
说明书
一种对白酒酿造废水深度脱色及净化的MBR-NF系统
技术领域
本实用新型涉及一种白酒酿制废水的深度处理集成系统，主要用于白酒酿造废水生化处 理系统后段的深度脱色及进一步净化。
背景技术
在酱香型白酒酿造过程中，由于采用多次重复发酵、蒸馏，排放的废水具有较高的色度， 随着蒸馏次数的增加，排放的废水色度越深，经过常规的厌氧-好氧处理后，出水仍然具有一 定的色度，很难达到《发酵酒精和白酒工业水污染物排放标准》(GB 27631-2011)表3规定的 20倍以下，有时甚至表2规定的40倍都达不到。脱色是目前酱香型白酒废水处理的老大难 问题。经过试验，常用的脱色处理工艺，包括氧化(比如臭氧、芬顿试剂、过氧化氢)、还原 (保险粉、亚硫酸钠、硫酸亚铁等)、混凝(有机或无及高分子脱色剂、复合脱色剂)都达不 到理想的脱色效果，活性炭吸附具有一定的脱色效果，白酒生产前期，废水色度较低时，一 般可将色度处理到20倍以下，白酒生产后期，排放废水色度较深时，很难将色度稳定在20 倍以下，而且存在容易饱和、费用大、难再生的缺点，难以工程化应用。
实用新型内容
本实用新型所要解决的技术问题是提供一种利用膜分离截留白酒废水中的显色成分而 实现脱色并去除有机物的装置，使出水色度不超过2倍，远远低于《发酵酒精和白酒工业水 污染物排放标准》(GB 27631-2011)表3规定的20倍限值;化学需氧量(CODcr)也达到《发 酵酒精和白酒工业水污染物排放标准》(GB 27631-2011)表3规定的限值。

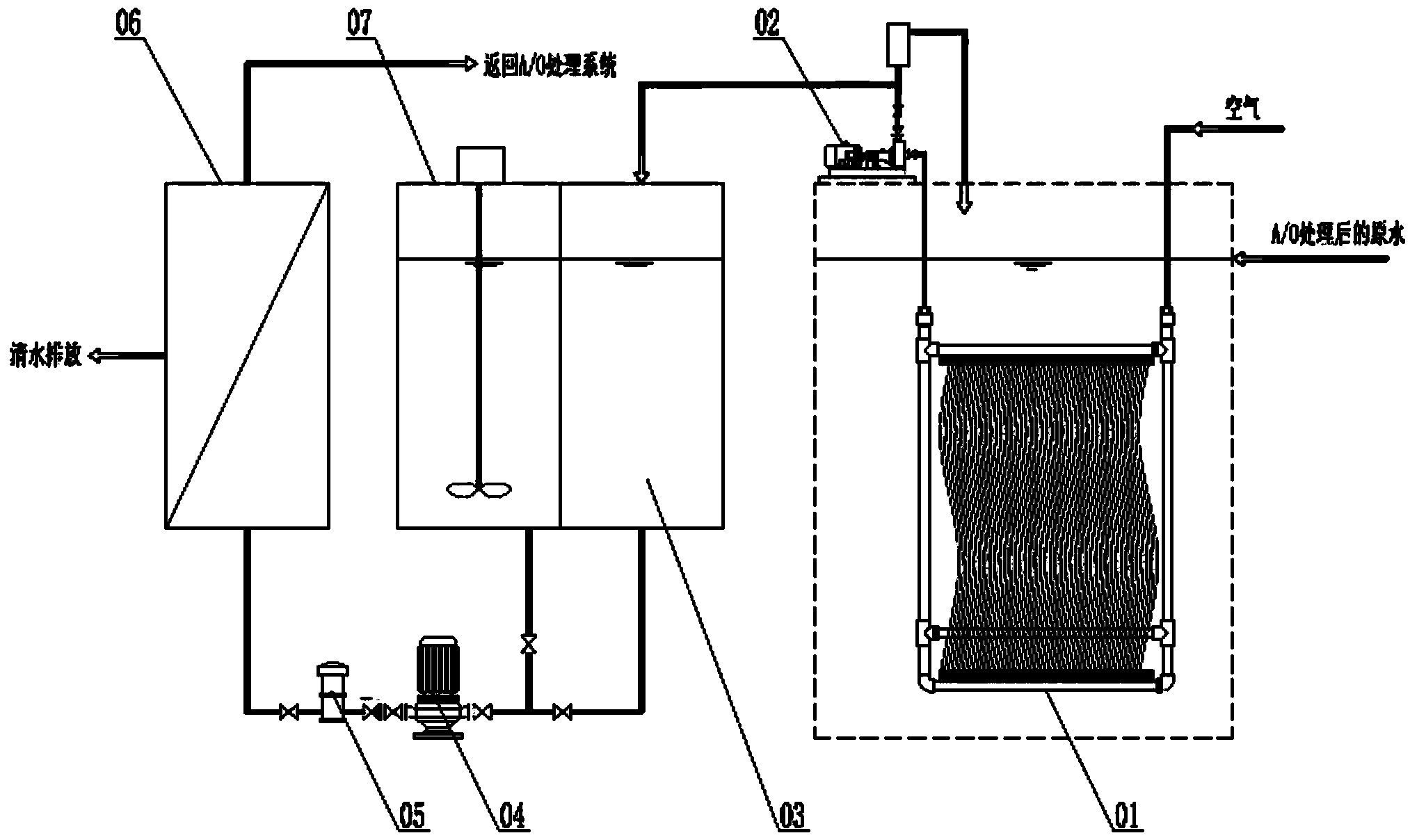

本实用新型解决上述技术问题所采取的技术方案是，一种对白酒酿造废水深度脱色及净 化的MBR-NF系统，包括MBR膜单元、自吸泵、中间水箱、加压泵、保安过滤器、纳滤膜 单元和清洗剂配制水箱;
所述的MBR膜单元浸入原系统生化反应池末段混合液里，MBR膜单元通过自吸泵与中 间水箱连接，将透过MBR膜单元的清水抽吸到中间水箱，使原系统生化反应池中的混合液 中的悬浮活性污泥被截留;
所述的中间水箱通过加压泵和保安过滤器与纳滤膜单元连接，使中间水箱储放的清水经 保安过滤器和纳滤膜单元后，截留水中0.5纳米以上具有显色作用的颗粒，得到清澈透明、 色度不超过2倍的清水和色度相对较高的浓水;
所述的纳滤膜单元与原系统生化反应池连接，将截留在纳滤膜单元里色度相对较高的浓 水返回原系统生化反应池中继续处理;
所述的清洗剂配制水箱通过加压泵和保安过滤器与纳滤膜单元连接，使清洗剂经过加压 泵和保安过滤器后进入纳滤膜单元进行清洗工作。
所述的MBR-NF系统通过可编程控制器控制运行，并配置有HMI触摸屏操作单元。
进一步地，所述的MBR膜单元采用的微滤膜或超滤膜的孔径为0.1-0.4微米;所述的保 安过滤器采用1-5微米的滤芯;所述的纳滤膜单元采用的纳滤膜孔径为0.5-5纳米。
本实用新型具备以下优点：
(1)MBR膜单元采用的微滤膜或超滤膜的孔径为0.1-0.4微米，能够有效地截留活性污 泥，提高好氧系统活性污泥浓度，延长活性污泥停留时间，有利于加强系统生物脱色的作用; 利用膜-生物反应器得到的清水，浊度小于1NTU，达到后续膜过滤单元的进水要求，可以直 接进行膜过滤。
(2)保安过滤器采用1-5微米的滤芯，能够作为后段纳滤膜单元的预处理和保护装置。
(3)纳滤膜单元采用的纳滤膜孔径为0.5-5纳米，能够确保有效截留废水中的显色成分， 得到清澈透明、色度不超过2倍的清水和色度相对较高的浓水。
(4)采用可编程控制器PLC控制，自动控制各设备的运行，自动调节纳滤膜单元运行 压力，并配置有HMI触摸屏，操作简单、直观。
(5)整套系统可采用模块化设计，布置灵活，占地面积少，运行费用低，很方便地接 入现有的废水生物处理系统，对于现有白酒废水处理的提标改造具有重要的意义。
