申请日2014.10.31
公开(公告)日2015.02.18
IPC分类号C02F9/04
摘要
本实用新型公开一种用于煤矿井下的重介速沉水处理设备，属于矿井采煤废水处理领域，还包括安装在絮凝箱(3)上靠近沉淀箱(5)一侧用于除去废水中油类的除油装置(4);除油装置包括两端分别固定在絮凝箱上的除油管(6)，除油管的轴心与絮凝箱(3)内废水流动方向垂直，除油管上开有若干用于油类流入管内的除油孔(6.1)，除油管靠近液面使油类通过除油孔进入除油管后从两端管口流出。通过在絮凝箱内液面上安装除油管，当废水在絮凝箱内流动时，液面上的油类由于比重低而浮于水面，油在除油管处积存到一定厚度时，就会通过除油孔自动流进除油管内再经两端管口排走，从而达到除油的目的，可有效避免水中油类对后续处理设备造成污堵。
权利要求书

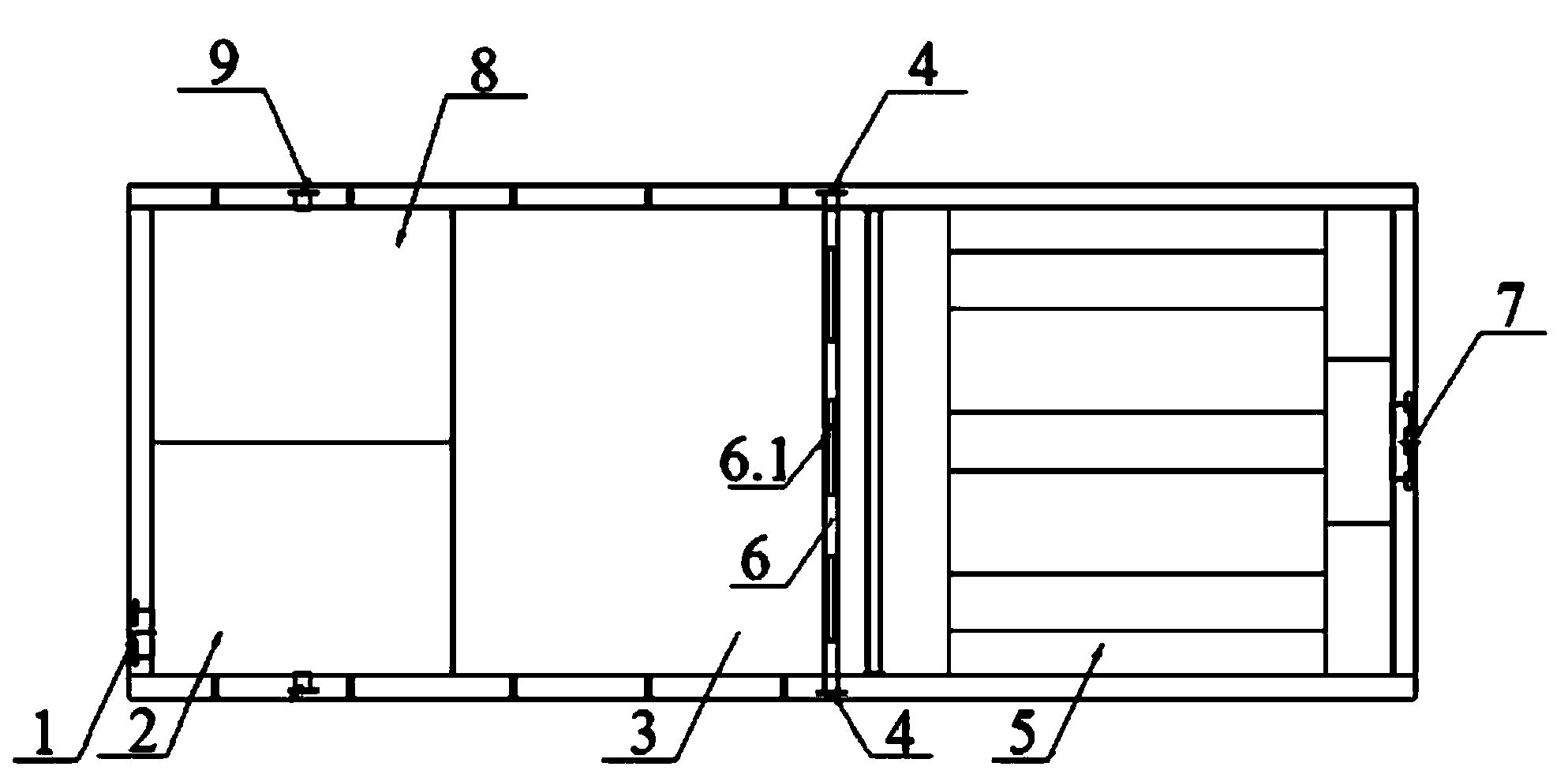

1.一种用于煤矿井下的重介速沉水处理设备，包括设备本体，所述的设备本体由安装进 水管(1)的混凝箱(2)、与混凝箱(2)连接的反应箱(8)、与反应箱(8)连接的用于废水 中悬浮物聚集的絮凝箱(3)、及与絮凝箱(3)连接的用于悬浮物沉淀排出的沉淀箱(5)组 成，所述的混凝箱(2)、反应箱(8)的一侧均开有用于排空废水的排水孔(9)，其特征在于， 还包括安装在絮凝箱(3)上靠近沉淀箱(5)一侧的用于除去废水中油类的除油装置(4);
所述的除油装置(4)包括两端分别固定在絮凝箱(3)上的除油管(6)，除油管(6)的 轴心与絮凝箱(3)内废水流动方向垂直，所述的除油管(6)上开有若干用于油类流入管内 的除油孔(6.1)，除油管(6)靠近液面使油类通过除油孔(6.1)进入除油管(6)后从两端 管口流出。
2.根据权利要求1所述的一种用于煤矿井下的重介速沉水处理设备，其特征在于，所述 的除油管(6)两端均通过法兰固定在絮凝箱(3)上，法兰间安装有密封垫。
3.根据权利要求1或2所述的一种用于煤矿井下的重介速沉水处理设备，其特征在于， 所述的除油管(6)安装在絮凝箱(3)内的废水液面上，开设在除油管(6)上的除油孔(6.1) 高度位于重介速沉水处理设备标准液位之上3-8mm。
说明书
用于煤矿井下的重介速沉水处理设备
技术领域
本实用新型涉及一种水处理设备，特别涉及一种用于煤矿井下的重介速沉水处理设备， 属于矿井采煤废水处理领域。
背景技术
现有矿井采煤废水中含多种杂质，如悬浮物、油类等。目前常选用微砂辅助混凝沉淀水 处理设备清除水中的悬浮物。微砂辅助混凝沉淀水处理设备包括混凝区、絮凝区和沉淀区， 当废水流经该设备时，分别在混凝区使用混凝剂脱稳，絮凝区采用高分子絮凝剂聚集悬浮物， 最终在沉淀区使用斜板(管)沉淀去除悬浮物。虽然该设备能有效的清除废水中悬浮物，但 无法用于除去废水中悬浮油类，导致设备无法单独应用于煤矿井下采煤废水处理领域;若采 用该设备处理采煤废水时，还需另外增加除油工序，增加了除油工作量和投资成本，降低了 工作效率。
发明内容
针对上述现有技术存在的问题，本实用新型公开了一种用于煤矿井下的重介速沉水处理 设备，能有效除去废水中的悬浮物，同时可有效的除油，使水中的油类含量达到排放指标， 提高了废水处理的效率，降低了除油工作量。
为了实现上述目的，本实用新型公开了一种用于煤矿井下的重介速沉水处理设备，包括 设备本体，所述的设备本体由安装进水管的混凝箱、与混凝箱连接的反应箱、与反应箱连接 的用于废水中悬浮物聚集的絮凝箱、及与絮凝箱连接的用于悬浮物沉淀排出的沉淀箱组成， 所述的混凝箱、反应箱的一侧均开有用于排空废水的排水孔，还包括安装在絮凝箱上靠近沉 淀箱一侧的用于除去废水中油类的除油装置;
所述的除油装置包括两端分别固定在絮凝箱上的除油管，除油管的轴心与絮凝箱内废水 流动方向垂直，所述的除油管上开有若干用于油类流入管内的除油孔，除油管靠近液面使油 类通过除油孔进入除油管后从两端管口流出。
进一步的，除油管两端均通过法兰固定在絮凝箱上，法兰间安装有密封垫。
进一步的，除油管安装在絮凝箱内的废水液面上，开设在除油管上的除油孔高度位于重 介速沉水处理设备标准液位之上3-8mm。
本实用新型的有益效果是：通过在絮凝箱内标准液位之上上安装除油管，当废水在絮凝 箱内流动时，液面上的油类由于比重低于水而浮于水面，同时除油管设置的比重介速沉水处 理设备标准液位稍高，油在除油管处积存到一定厚度时，就会通过除油孔自动流进除油管内 再经两端管口排走，从而达到除油的目的。该设备能够有效的对水中油类进行去除，使出水 水质达到排放标准，可有效避免水中油类进入后续深度处理工艺流程中，防止对后续深度处 理设备造成污堵，从而损坏设备。
