申请日2014.12.12
公开(公告)日2015.03.25
IPC分类号B01D36/04
摘要
本发明公开一种造纸废水排放装置，包括集水池和分污池，还包括沉降池，所述沉降池顶部接有进水管，所述进水管内设有螺旋状的栅格，所述沉降池内设有一层过滤网，所述过滤网位于沉降池上部，沉降池底部设有冷凝管，所述沉降池与集水池之间通过出水管连接，集水池的一侧安装有雾化装置，另一侧安装有负压引流管，所述集水池底部与分污池连通。本发明结构简单、设计合理，且生产成本低廉，具有良好的环保效果，提高了废水的工作处理效率，降低了制浆处理产生的废水量，安全性高，维修成本少。
摘要附图
权利要求书

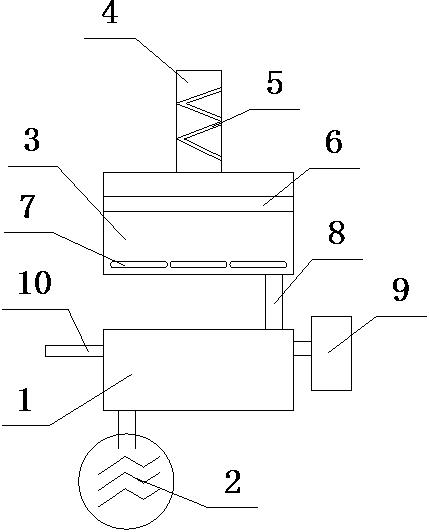

1. 一种造纸废水排放装置，包括集水池(1)和分污池(2)，其特征在于：还包括沉降池(3)，所述沉降池(3)顶部接有进水管(4)，所述进水管(4)内设有螺旋状的栅格(5)，所述沉降池(3)内设有一层过滤网(6)，所述过滤网(6)位于沉降池(3)上部，沉降池(3)底部设有冷凝管(7)，所述沉降池(3)与集水池(1)之间通过出水管(8)连接，集水池(1)的一侧安装有雾化装置(9)，另一侧安装有负压引流管(10)，所述集水池(1)底部与分污池(2)连通。
2.根据权利要求1所述的造纸废水排放装置，其特征在于：所述雾化装置(9)采用压力式雾化器。
3.根据权利要求1所述的造纸废水排放装置，其特征在于：所述沉降池(3)的一侧底部设有可开启的排污口。
说明书
造纸废水排放装置
技术领域
本发明属于造纸废水处理装置技术领域，具体涉及一种造纸废水排放装置。
背景技术
造纸工业废水是一种水量大、色度高、悬浮物含量大、有机物浓度高、组分复杂的难处理有机废水。制浆产生的废水，污染最为严重;洗浆时排出废水呈黑褐色，称为黑水，黑水中污染物浓度很高，BOD高达5-40L，含有大量纤维、无机盐和色素。在废水排放工艺过程中，企业采用物化加生化方法来处理污染，造成污水处理复杂、成本高，维护困难。
发明内容
本发明所要解决的技术问题便是针对上述现有技术的不足，提供一种造纸废水排放装置，它结构简单、设计合理，废水处理效果良好，且成本低廉。
本发明所采用的技术方案是：一种造纸废水排放装置，包括集水池和分污池，还包括沉降池，所述沉降池顶部接有进水管，所述进水管内设有螺旋状的栅格，所述沉降池内设有一层过滤网，所述过滤网位于沉降池上部，沉降池底部设有冷凝管，所述沉降池与集水池之间通过出水管连接，集水池的一侧安装有雾化装置，另一侧安装有负压引流管，所述集水池底部与分污池连通。
作为优选，所述雾化装置采用压力式雾化器。
作为优选，所述沉降池的一侧底部设有可开启的排污口。
本发明的有益效果在于：本发明结构简单、设计合理，且生产成本低廉，具有良好的环保效果，提高了废水的工作处理效率，降低了制浆处理产生的废水量，安全性高，维修成本少。
