申请日2014.12.12
公开(公告)日2015.03.04
IPC分类号B01D53/26
摘要
本发明公开了一种空压风脱水处理系统，设在空压机(1)的排气管路上，所述的脱水处理系统设有加热器(5)和干燥罐(4)，所述的加热器(5)和干燥罐(4)分别通过管路与所述空压机(1)连通，且加热器(5)和干燥罐(4)也通过管路连通。采用上述技术方案，利用空压机的压缩热再生干燥剂，同时达到了脱水和节能环保的目的;整个系统工艺流程简化、合理，占地很小，投资少，从两个环节节约了电能。

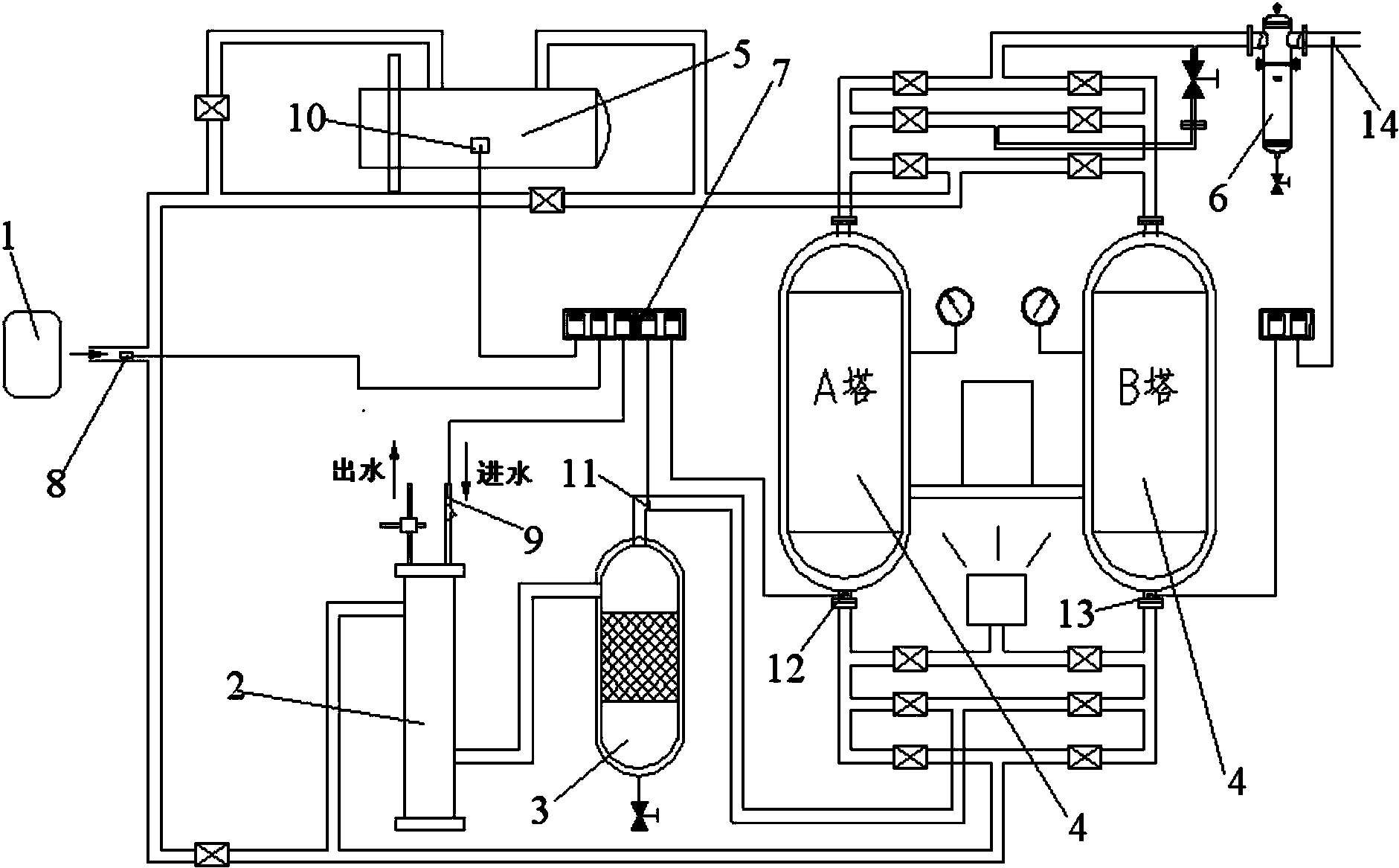

摘要附图
权利要求书
1.一种空压风脱水处理系统，设在空压机(1)的排气管路上，其特征在 于：所述的脱水处理系统设有加热器(5)和干燥罐(4)，所述的加热器(5) 和干燥罐(4)分别通过管路与所述空压机(1)连通，且加热器(5)和干燥罐 (4)也通过管路连通。
2.按照权利要求1所述的空压风脱水处理系统，其特征在于：所述的干燥 罐(4)为两个，分别为A塔和B塔，且采用并联连接;在其并联的管路上，设 有切换阀。
3.按照权利要求2所述的空压风脱水处理系统，其特征在于：所述的处理 系统设有冷却器(2)和汽水分离器(3)，所述的冷却器(2)与汽水分离器(3) 通过管路连接;所述的冷却器(2)通过管路与空压机(1)的排气管路连接; 所述的汽水分离器(3)与干燥罐(4)通过管路连接。
4.按照权利要求1所述的空压风脱水处理系统，其特征在于：所述的处理 系统的管路出口，设有过滤器(6)。
5.按照权利要求3所述的空压风脱水处理系统，其特征在于：所述的处理 系统设有PLC控制器(7)。
6.按照权利要求5所述的空压风脱水处理系统，其特征在于：所述的处理 系统与空压机(1)连接的进气口，设置进气温度探头(8)，所述的进气温度探 头(8)通过信号线路与所述的PLC控制器(7)连接。
7.按照权利要求5所述的空压风脱水处理系统，其特征在于：所述的加热 器(5)上设置加热温度探头(10)，所述的加热温度探头(10)通过信号线路 与所述的PLC控制器(7)连接。
8.按照权利要求5所述的空压风脱水处理系统，其特征在于：所述的汽水 分离器(3)的出口，设置冷却器出口温度探头(11)，所述的却器出口温度探 头(11)通过信号线路与所述的PLC控制器(7)连接。
9.按照权利要求5所述的空压风脱水处理系统，其特征在于：所述的A塔 和B塔上分别设置A塔出口温度探头(12)和B塔出口温度探头(13);所述 的A塔出口温度探头(12)和B塔出口温度探头(13)通过信号线路分别与所 述的PLC控制器(7)连接。
10.按照权利要求5所述的空压风脱水处理系统，其特征在于：所述的处 理系统的管路出口设有露点温度探头(14)，所述的露点温度探头(14)通过信 号线路与所述的PLC控制器(7)连接。
说明书
一种空压风脱水处理系统
技术领域
本发明属于冶金工业生产的技术领域。更具体地，本发明涉及一种空压风 脱水处理系统。
背景技术
空压风含水量过高一直是冶金企业普遍存在的问题。现有技术是利用干燥 塔直接吸附，或者采取电加热再生的方式。其存在的缺点是：
直接吸附不进行再生的方式，不仅脱水效果差，而且干燥填料使用周期短， 消耗大;
采取电加热再生干燥剂的方式，短时间内加热空气温度达不到再生要求， 造成脱水效果差，更大的弊端是能耗较高;同时，电阻丝加热也会对环境产生 一定的影响。
发明内容
本发明提供一种空压风脱水处理系统，其目的是实现脱水和节能的双赢目 标。
为了实现上述目的，本发明采取的技术方案为：
本发明的空压风脱水处理系统，设在空压机的排气管路上，所述的脱水处 理系统设有加热器和干燥罐，所述的加热器和干燥罐分别通过管路与所述空压 机连通，且加热器和干燥罐也通过管路连通。
所述的干燥罐为两个，分别为A塔和B塔，且采用并联连接;在其并联的 管路上，设有切换阀。
所述的处理系统设有冷却器和汽水分离器，所述的冷却器与汽水分离器通 过管路连接;所述的冷却器通过管路与空压机的排气管路连接;所述的汽水分 离器与干燥罐通过管路连接。
所述的处理系统的管路出口，设有过滤器。
所述的处理系统设有PLC控制器。
所述的处理系统与空压机连接的进气口，设置进气温度探头，所述的进气 温度探头通过信号线路与所述的PLC控制器连接。
所述的加热器上设置加热温度探头，所述的加热温度探头通过信号线路与 所述的PLC控制器连接。
所述的汽水分离器的出口，设置冷却器出口温度探头，所述的却器出口温 度探头通过信号线路与所述的PLC控制器连接。
所述的A塔和B塔上分别设置A塔出口温度探头和B塔出口温度探头;所 述的A塔出口温度探头和B塔出口温度探头通过信号线路分别与所述的PLC控 制器连接。
所述的处理系统的管路出口设有露点温度探头，所述的露点温度探头通过 信号线路与所述的PLC控制器连接。
所述的冷却器设有冷却水的进水口和出水口，在所述的进水口处设置进水 温度探头，所述的进水温度探头通过信号线路与所述的PLC控制器连接。
本发明采用上述技术方案，利用空压机的压缩热再生干燥剂，同时达到了 脱水和节能环保的目的;整个系统工艺流程简化、合理，占地很小，投资少， 从两个环节节约了电能。
