申请日2014.10.31
公开(公告)日2015.03.04
IPC分类号E03F5/06
摘要

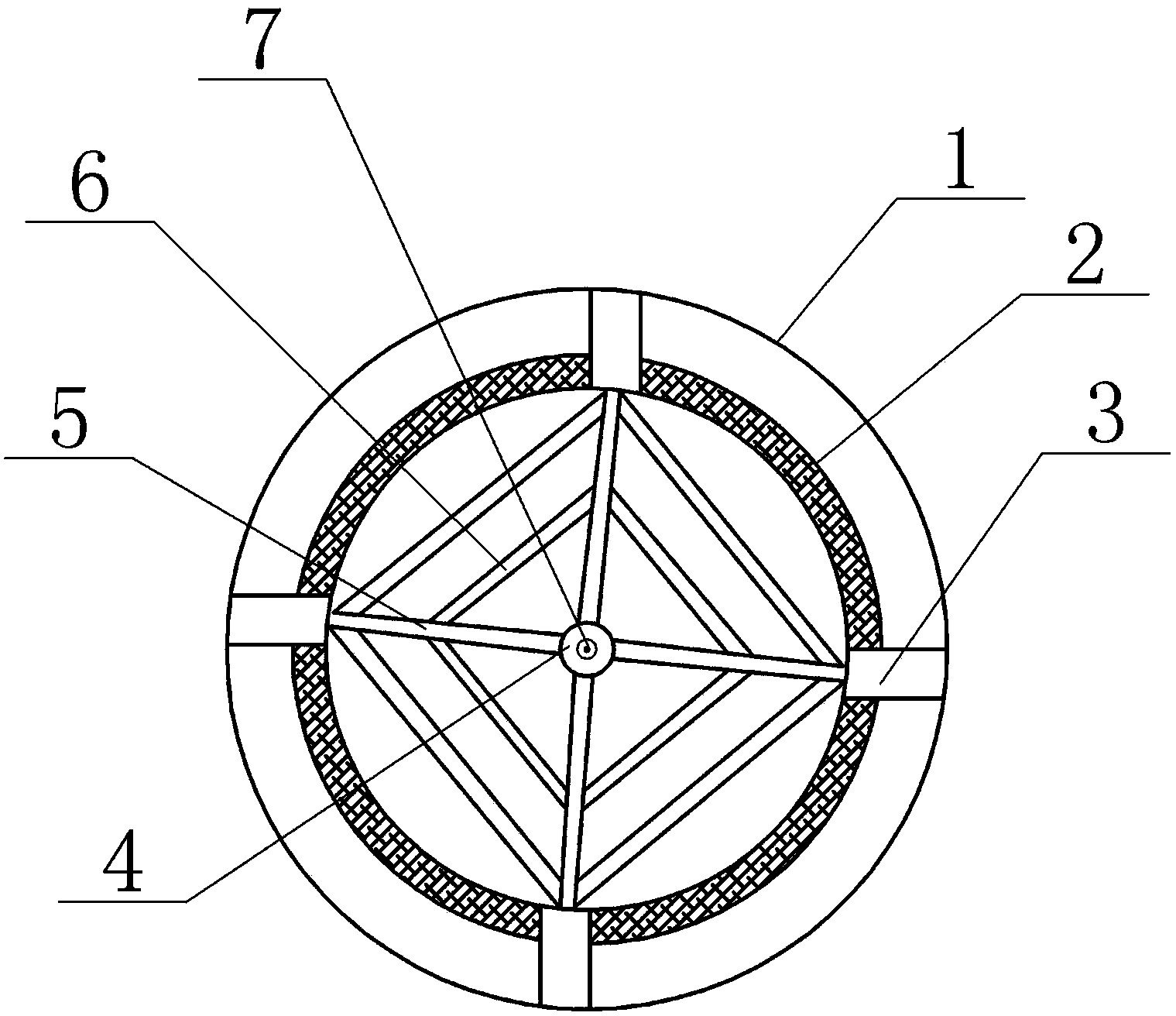

本实用新型涉及建材技术领域，具体涉及一种建筑物污水排放管道的防堵塞结构;包括设置在污水排放管道入口处的滤架，所述滤架包括中心杆、连接在中心杆上的呈十字形状分布的支杆，支杆的另外一端设置有可卡扣在污水排放管道上的连接件，所述呈十字形状分布的支杆的每两根支杆间连接有至少两根的拦截杆，呈十字形状分布的支杆的每两根支杆与拦截杆构成三角形状;采用本实用新型技术方案的建筑物污水排放管道的防堵塞结构，防止堵塞污水管道。
权利要求书
1.一种建筑物污水排放管道的防堵塞结构，其特征在于：包括设置在污水排放管道入口处的滤架，所述滤架包括中心杆、连接在中心杆上的呈十字形状分布的支杆，支杆的另外一端设置有可卡扣在污水排放管道上的连接件，所述呈十字形状分布的支杆的每两根支杆间连接有至少两根的拦截杆，呈十字形状分布的支杆的每两根支杆与拦截杆构成三角形状。
2.根据权利要求1所述的建筑物污水排放管道的防堵塞结构，其特征在于：所述中心杆与支杆固定连接。
3.根据权利要求1所述的建筑物污水排放管道的防堵塞结构，其特征在于：所述连接件与支杆固定连接。
4.根据权利要求2或3所述的建筑物污水排放管道的防堵塞结构，其特征在于：在所述中心杆上设置磁性挂钩。
说明书
建筑物污水排放管道的防堵塞结构
技术领域
本实用新型涉及建材技术领域，具体涉及一种建筑物污水排放管道的防堵塞结构。
背景技术
污水管道是污水处理中的重要设备，目前，用于建筑上的污水排放管道，防堵措施效果较差，由于污水成分复杂，其中的块状、絮状、纤维状等固体物质极易堵塞污水管道，造成污水在管道中流通不畅，且管道堵塞后不易清除，给污水处理工艺带来很多不便。
实用新型内容
本实用新型要解决的技术问题是：提供一种防止堵塞污水管道的建筑物污水排放管道的防堵塞结构。
为了解决上述技术问题，本实用新型提供一种建筑物污水排放管道的防堵塞结构，包括设置在污水排放管道入口处的滤架，所述滤架包括中心杆、连接在中心杆上的呈十字形状分布的支杆，支杆的另外一端设置有可卡扣在污水排放管道上的连接件，所述呈十字形状分布的支杆的每两根支杆间连接有至少两根的拦截杆，呈十字形状分布的支杆的每两根支杆与拦截杆构成三角形状。
采用上述技术方案的建筑物污水排放管道的防堵塞结构具有如下优点：建筑物污水排放管道的污水由进水口进入后，流经滤架时，污水中的块状、絮状、纤维状等大块固体物质被支杆和拦截杆有效截留下来，以防止固体物质堵塞污水管道，便于污水在管道中流动，且支杆和拦截杆形成的三角形状，将连接件卡扣在污水排放管道上后，使滤架有稳固的结构，有效防止污水管道被堵塞，同时截留下来的物质在滤架上会形成生物挂膜，有助于对污水进行净化处理，进一步使得污水在管道中流通顺畅。
作为优选方案，考虑到中心杆与支架连接的稳固性，所述中心杆与支杆固定连接。
作为优选方案，考虑到滤架连接在污水排放管道上的稳固性，所述连接件与支杆固定连接。
作为优选方案，考虑到不使用的情况下，可以避免直接用去手取下滤架，方便操作，有助于清洗滤架循环使用，进而起到良好地防堵塞作用，在所述中心杆上设置磁性挂钩。
