申请日2014.10.31
公开(公告)日2015.03.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水处理装置，属于污水处理领域，通过在污水储水器中设置过滤网，可以将较大的脏物质进行提前过滤;并将污水处理箱通过挡板分割为几个分区，通过进水管底部进水沉淀的作用，应用污泥抽滤机将沉淀污泥及时排出，并使剩余污水依次经过搅拌、生物处理和漂白作用，将污水彻底净化。本实用新型结构简单，使用方便，净化步骤少，省时省力，提高了净化的工作效率。
权利要求书

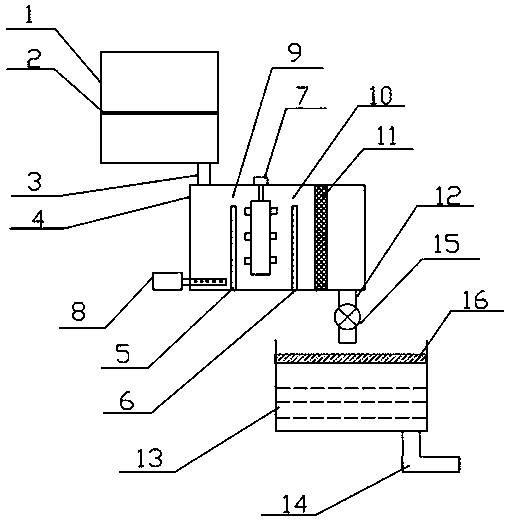

1.一种污水处理装置，其特征在于：主要包括污水储水器、过滤网、进水管、污水处理箱、第一挡板、第二挡板、搅拌装置、污泥抽滤机、第一通孔、第二通孔、生物处理层、导管、漂白池和出水管，所述污水储水器内设有横向的过滤网，所述进水管上端与所述污水储水器下端相通，所述进水管下端与所述污水处理箱相通，所述污水处理箱中竖直设有第一挡板和第二挡板，所述第一挡板与所述污水处理箱之间形成进水区，在进水区底部设有污泥抽滤机，所述第二挡板设于所述第一挡板的右侧，在第一挡板和第二挡板之间设有搅拌装置，所述第一挡板上端与污水处理箱之间留有第一通孔，所述第二挡板上端与所述污水处理箱之间留有第二通孔，所述生物处理层竖直设于所述第二挡板右侧，所述生物处理层右侧底部连接有导管，所述导管底部与所述漂白池相通，所述漂白池底部设有出水管。
2.如权利要求1所述的污水处理装置，其特征在于：还包括加压泵，所述加压泵设于所述导管上。
3.如权利要求1所述的污水处理装置，其特征在于：还包括硅藻土层，所述硅藻土层设于所述漂白池的上部。
说明书
一种污水处理装置
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种污水处理装置。
背景技术
随着经济水平的不断提高，环境也在不断的恶化，已经严重影响着人们的生活健康。人们也逐渐转变了经济发展思路，改变了以往以牺牲环境建设经济的模式，更加注重环境的治理，而污水处理是一项重中之重的工作。人们的日常用水产生的污水成分复杂，很难经过一种方式对其进行彻底的净化，需要进行多步操作，但是，现有的污水处理设备中，设备造价高，操作较为麻烦，费时费力，不利于高效的处理大量的污水。如果没有进行彻底净化的污水排放到自然环境中，还是会对自然环境造成一定的伤害。
由于现有技术中存在上述的技术缺陷，是本领域亟待解决的问题。
实用新型内容
本实用新型的目的在于提供一种污水处理装置，旨在解决现有的多步操作大型设备费时费力的问题。
本实用新型是这样实现的：
一种污水处理装置，主要包括污水储水器、过滤网、进水管、污水处理箱、第一挡板、第二挡板、搅拌装置、污泥抽滤机、第一通孔、第二通孔、生物处理层、导管、漂白池和出水管，所述污水储水器内设有横向的过滤网，所述进水管上端与所述污水储水器下端相通，所述进水管下端与所述污水处理箱相通，所述污水处理箱中竖直设有第一挡板和第二挡板，所述第一挡板与所述污水处理箱之间形成进水区，所述在进水区底部设有污泥抽滤机，所述第二挡板设于所述第一挡板的右侧，所述在第一挡板和第二挡板之间设有搅拌装置，所述第一挡板上端与污水处理箱之间留有第一通孔，所述第二挡板上端与所述污水处理箱之间留有第二通孔，所述生物处理层竖直设于所述第二挡板右侧，所述生物处理层右侧底部连接有导管，所述导管底部与所述漂白池相通，所述漂白池底部设有出水管。
优选的，还包括加压泵，所述加压泵设于所述导管上。
优选的，还包括硅藻土层，所述硅藻土层设于所述漂白池的上部。
本实用新型的有益效果在于：通过在污水储水器中设置过滤网，可以将较大的脏物质进行提前过滤;并将污水处理箱通过挡板分割为几个分区，通过进水管底部进水沉淀的作用，应用污泥抽滤机将沉淀污泥及时排出，并使剩余污水依次经过搅拌、生物处理和漂白作用，将污水彻底净化。本实用新型结构简单，使用方便，净化步骤少，省时省力，提高了净化的工作效率。
