申请日2014.10.31
公开(公告)日2015.03.04
IPC分类号F23G7/00
摘要
本实用新型提供了一种拱顶输入污泥焚烧装置，由拱顶前墙水冷壁、后墙水冷壁和左右两侧水冷壁构成炉膛，2个高位床风室和低位床风室构成底部的双回流循环风室，其特征是炉膛底部的高位床和低位床构成双回流大布风板，埋管置于高位床上形成密相区受热面，拱顶前墙水冷壁上设有污泥给料口，右侧水冷壁上设有给煤口。用双向内循环强力混合干燥污泥，使污泥迅速燃烧，从而实现稳定连续的焚烧。
权利要求书
1.一种拱顶输入污泥焚烧装置，由拱顶前墙水冷壁、后墙水冷壁和左右两侧水冷壁构成炉膛，2个高位床风室和低位床风室构成底部的双回流循环风室，其特征是炉膛底部的高位床和低位床构成双回流大布风板，埋管置于高位床上形成密相区受热面，拱顶前墙水冷壁上设有污泥给料口，右侧水冷壁上设有给煤口。
说明书
拱顶输入污泥焚烧装置
技术领域
本实用新型涉及一种垃圾焚烧装置，适应城市污水处理厂、化工、造纸等企业在污水处理过程中产生大量污泥的焚烧处理，焚烧处理具有减重、减容率高，处理速度快，无害化较彻底，余热可用于发电或供热等优点。
背景技术
城市污泥处理厂、化工、造纸等企业在污水处理过程中产生大量的污泥，其主要由短纤维质和大部分水分构成，还含有一些有害人类健康的致病菌、寄生虫和重金属等。污泥的焚烧处理具有减重、减容率高，处理速度快，无害化较彻底，余热可用于发电或供热等优点。随着污水处理技术的推广和发展，污泥的排放量还会大大增加，污泥的焚烧法是一种先进处置技术，能满足越来越严格的环境要求，但由于污泥含水量高、可燃质含量低，经压榨脱水处理后，含水量仍有50%～60%，低位发热值只有500Kcal/Kg左右，入炉后因需要吸取大量热来蒸发水分，因此，燃烧很不稳定，甚至无法进行。而且污泥水分高，附着性强，采用传统的负压给料方式容易发生堵塞搭桥导致不下料。如何解决污泥的输送入炉和稳定燃烧是问题的关键。
发明内容
本实用新型的目的在于提供一种拱顶输入污泥焚烧装置，主要用于城市污水处理厂、化工、造纸等企业在污水处理过程中产生大量污泥的焚烧处理。是利用大炉膛、大床面、低流化构建多物料高热容量床层燃烧区域，以稳定床层温度，快速干燥物料;采用拱顶垂直给料，给料通畅无堵塞现象，污泥在下落过程中受到高温上升烟气的干燥和对冲发生自爆扩散，使污泥较均匀地散播到低位床面上，并在双路差速物料内循环的作用下，使污泥快速扩散与热物料的混合，从而达到稳定、高效的焚烧。

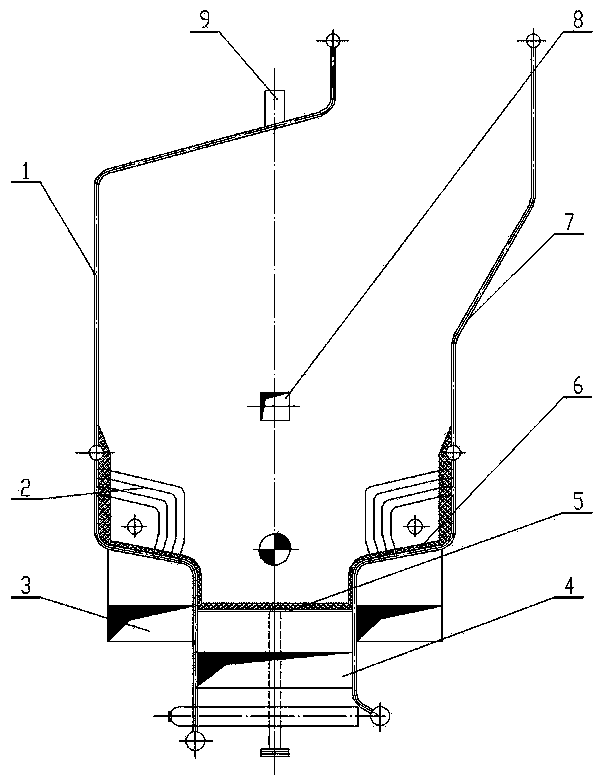

本实用新型是这样来实现的。一种拱顶输入污泥焚烧装置，由拱顶前墙水冷壁、后墙水冷壁和左右两侧水冷壁构成炉膛，2个高位床风室和低位床风室构成底部的双回流循环风室，其特征是炉膛底部的高位床和低位床构成双回流大布风板，埋管置于高位床上形成密相区受热面，拱顶前墙水冷壁上设有污泥给料口(，右侧水冷壁上设有给煤口。
本实用新型的技术效果是：采用拱顶垂直给料，利用高温上升气流对污泥进行预热和播散;用大床面、低流化速度构建燃烧区域高而稳定的温度场，使含水量高的污泥能迅速干燥;用双向内循环强力混合干燥污泥，使污泥迅速燃烧，从而实现稳定连续的焚烧。
