摘要
本实用新型提供一种水处理设备以及超声治疗系统，所述水处理设备包括脱气装置，还包括用于存储热水的箱体，所述箱体的输出端与脱气装置的输入端连通，以将箱体内的热水输出至脱气装置内。该水处理设备能够在不提高真空度的情况下能稳定提高介质水的脱气率。
权利要求书
1.一种水处理设备，包括脱气装置，其特征在于，还包括用 于存储热水的箱体，所述箱体的输出端与脱气装置的输入端连通， 以将箱体内的热水输出至脱气装置内。
2.如权利要求1所述的水处理设备，其特征在于，所述箱体 和脱气装置之间还连接有水泵，通过水泵将箱体内的热水输出至 脱气装置内。
3.如权利要求2所述的水处理设备，其特征在于，所述箱体 和脱气装置之间还连接有流量控制器，所述流量控制器用于对箱 体流入脱气装置内的热水的流速进行控制。
4.如权利要求1所述的水处理设备，其特征在于，所述脱气 装置包括脱气膜和与脱气膜相连的真空泵，所述脱气膜的底部设 置有进水口，脱气膜的顶部设有出水口，所述进水口与所述箱体 相连，所述出水口能够与超声治疗设备相连，以使得箱体中的热 水经进水口进入脱气膜后，再经出水口流出至超声治疗设备内。
5.如权利要求4所述的水处理设备，其特征在于，所述脱气 装置还包括膜压开关，所述膜压开关用于检测脱气膜内的脱气负 压。
6.如权利要求5所述的水处理设备，其特征在于，所述脱气 装置还包括汽水分离器，所述汽水分离器连接在脱气膜和真空泵 之间，汽水分离器的进气口处设有第一电磁阀，汽水分离器的进 气口通过第一电磁阀与脱气膜相连，汽水分离器的排水口处设有 第二电磁阀，汽水分离器的排汽口处设有第三电磁阀，且汽水分 离器的排汽口与所述真空泵相连，
所述膜压开关与真空泵以及第一电磁阀、第二电磁阀、第三 电磁阀分别连接，当膜压开关检测到脱气膜内的脱气负压低于预 设阈值时，膜压开关控制第一电磁阀打开，第二电磁阀和第三电 磁阀关闭，并控制真空泵启动;当膜压开关检测到脱气膜内的脱 气负压达到预设阈值时，膜压开关控制第一电磁阀关闭，第二电 磁阀和第三电磁阀打开，并控制真空泵关闭。
7.如权利要求1-6任一项所述的水处理设备，其特征在于， 所述箱体上设有注水口，所述注水口处设有第四电磁阀，有供水 管通过所述第四电磁阀与箱体上的注水口相连。
8.如权利要求1-6任一项所述的水处理设备，其特征在于， 所述箱体中存储的热水的温度为20～35℃。
9.一种超声治疗系统，包括超声治疗设备，其特征在于，还 包括权利要求1-8任一项所述的水处理设备。
10.如权利要求9所述的超声治疗系统，其特征在于，所述 超声治疗设备包括治疗水箱，所述治疗水箱底部设有弯管，水处 理设备的输出端通过所述弯管与所述治疗水箱连通。
说明书
水处理设备以及超声治疗系统
技术领域
本实用新型属于超声医疗设备领域，涉及一种水处理设备以 及包含该水处理设备的超声治疗系统。
背景技术
高强度聚焦超声治疗系统中非常关键的一个环节是水处理过 程，即需要降低水中的氧容量，以提高治疗效果。
为了达到脱气标准，目前常用的介质水处理设备主要有以下 两种，一是采用抽真空，即提高脱气真空度的方法;二是加热介 质水使之沸腾达到脱气的作用。但是上述两种方法的脱气效果都 不佳。并且，对于其中通过抽真空提高脱气真空度的方式，如果 为了满足介质水的要求而提高真空度，也就意味着提高了脱气回 路的工作条件，会使得脱气回路的可靠性降低，影响设备的使用 寿命;而采用加热介质水使之沸腾的方式，则会产生大量的水蒸 汽，而水蒸汽的产生对设备的寿命有较大影响，且水蒸汽的存在 对设备的要求相应也会比较高。
实用新型内容
本实用新型所要解决的技术问题是针对现有技术中存在的上 述不足，提供一种在不提高真空度的情况下能稳定提高介质水脱 气率的水处理设备以及超声治疗系统。

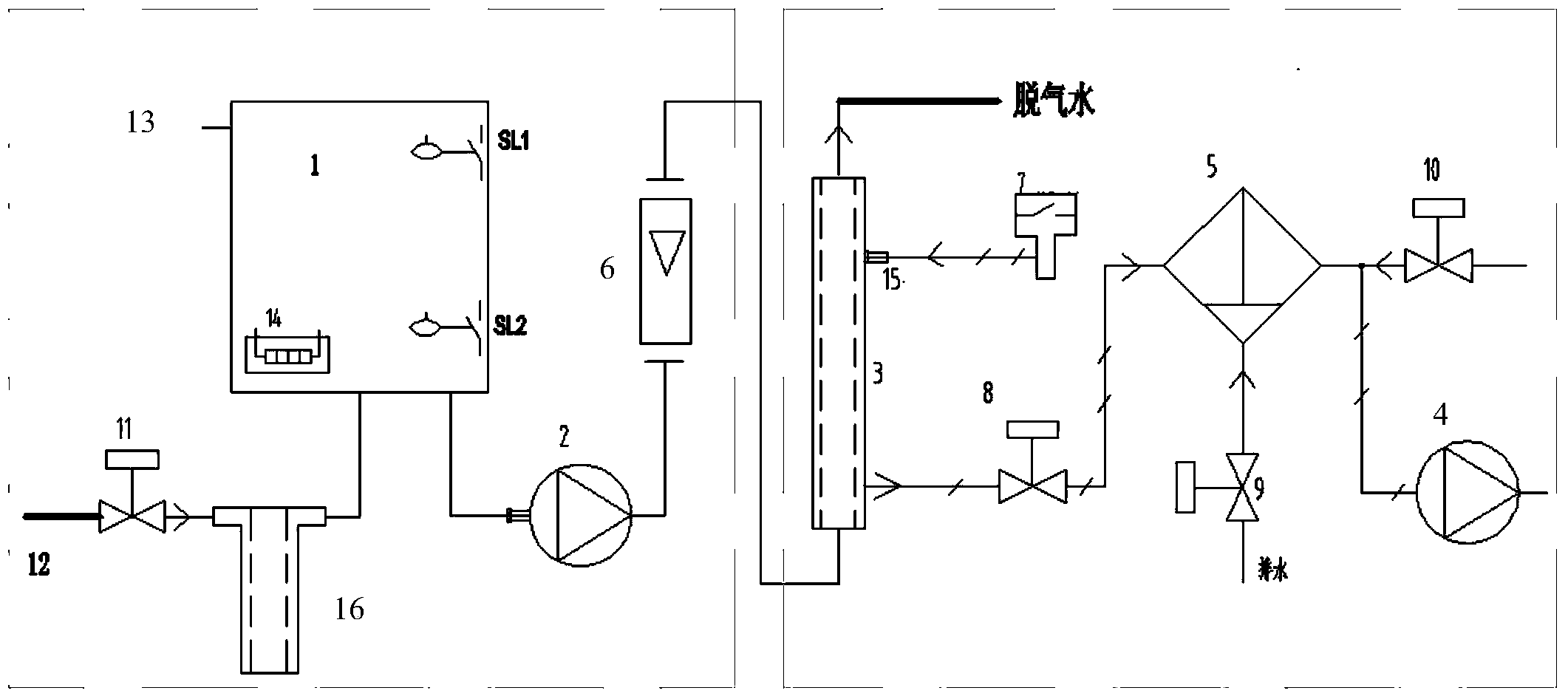

解决本实用新型技术问题所采用的技术方案是该水处理设备 包括脱气装置，还包括用于存储热水的箱体，所述箱体的输出端 与脱气装置的输入端连通，以将箱体内的热水输出至脱气装置内。
优选的是，所述箱体和脱气装置之间还连接有水泵，通过水 泵将箱体内的热水输出至脱气装置内。
进一步优选的是，所述箱体和脱气装置之间还连接有流量控 制器，所述流量控制器用于对箱体流入脱气装置内的热水的流速 进行控制。
优选的是，所述脱气装置包括脱气膜和与脱气膜相连的真空 泵，所述脱气膜的底部设置有进水口，脱气膜的顶部设有出水口， 所述进水口与所述箱体相连，所述出水口能够与超声治疗设备相 连，以使得箱体中的热水经进水口进入脱气膜后，再经出水口流 出至超声治疗设备内。
进一步优选的是，所述脱气装置还包括膜压开关，所述膜压 开关用于检测脱气膜内的脱气负压。
更优选的是，所述脱气装置还包括汽水分离器，所述汽水分 离器连接在脱气膜和真空泵之间，汽水分离器的进气口处设有第 一电磁阀，汽水分离器的进气口通过第一电磁阀与脱气膜相连， 汽水分离器的排水口处设有第二电磁阀，汽水分离器的排汽口处 设有第三电磁阀，且汽水分离器的排汽口与所述真空泵相连，
所述膜压开关与真空泵以及第一电磁阀、第二电磁阀、第三 电磁阀分别连接，当膜压开关检测到脱气膜内的脱气负压低于预 设阈值时，膜压开关控制第一电磁阀打开，第二电磁阀和第三电 磁阀关闭，并控制真空泵启动;当膜压开关检测到脱气膜内的脱 气负压达到预设阈值时，膜压开关控制第一电磁阀关闭，第二电 磁阀和第三电磁阀打开，并控制真空泵关闭。
优选的是，所述箱体上设有注水口，所述注水口处设有第四 电磁阀，有供水管通过所述第四电磁阀与箱体上的注水口相连。
优选所述箱体中存储的热水的温度为20～35℃。
本实用新型还提供一种超声治疗系统，包括超声治疗设备， 还包括上述的水处理设备。
优选的是，所述超声治疗设备包括治疗水箱，所述治疗水箱 底部设有弯管，水处理设备的输出端通过所述弯管与所述治疗水 箱连通。
本实用新型水处理设备通过采用抽真空与加热介质水的相结 合的方式提高脱气率，使得介质水的脱气效率在不提高真空度的 情况下能得到稳定的提高，并能使水处理设备的回路可靠性和器 件的寿命得到较大的提高，同时还能缩短脱气水的制备时间，以 降低成本。
本实用新型中的水处理设备特别适用于高强度聚焦超声治疗 系统中。
