申请日2014.11.20
公开(公告)日2015.02.18
IPC分类号A61L9/20; A47J31/44
摘要
本发明属于建筑物工程领域的给排水领域的一种除菌除尘式饮用水机的水处理装置。技术方案为：在循环空气管线上依次设置循环空气阀、止回阀、除菌除尘式处理装置进气阀、微型空压泵、金属微孔过滤器、紫外线杀菌装置和清洁空气的气囊;进气管线与所述循环空气管线连接，且连接点为所述处理装置进气阀和所述止回阀之间;所述进气管线上设置空气进气阀，所述空气进气阀的另一端与空气源吸入口连接;所述气囊上设置过压放气阀，所述气囊与饮用水机的聪明座连接。这样聪明座中空气仅能自清洁空气的气囊中获得，避免了聪明座与空气的直接接触，当人们使用饮用水机时，由清洁空气的气囊供气，避免空气中粉尘、细菌等的进入。
权利要求书

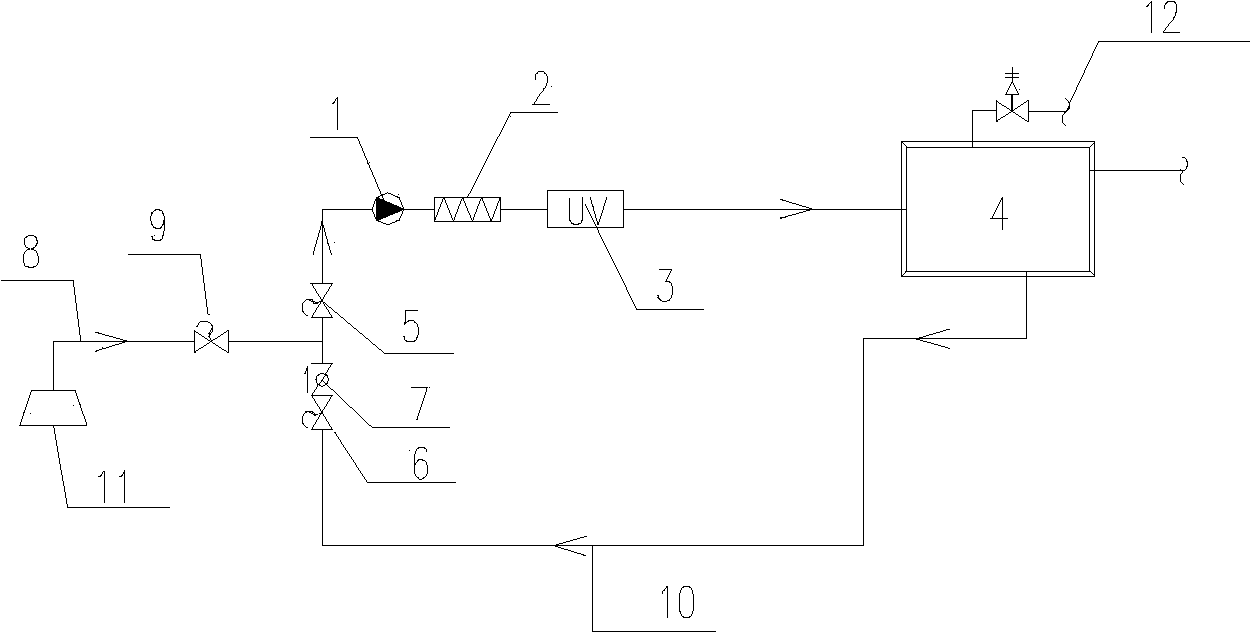

1.一种除菌除尘式饮用水机的水处理装置，其特征在于：在循环空气管线(10)上依次设置循环空气阀(6)、止回阀(7)、除菌除尘式处理装置进气阀(5)、微型空压泵(1)、金属微孔过滤器(2)、紫外线杀菌装置(3)和清洁空气的气囊(4);进气管线(8)与所述循环空气管线(10)连接，且连接点为所述处理装置进气阀(5)和所述止回阀(7)之间;所述进气管线(8)上设置空气进气阀(9)，所述空气进气阀(9)的另一端与空气源吸入口(11)连接;所述气囊(4)上设置过压放气阀(12)，所述气囊(4)与饮用水机的聪明座(15)连接，所述聪明座(15)上部设置密闭圈(13)与饮用水筒的插入端密闭，在所述聪明座(15)的一侧开孔(14)，通过连接管道与所述气囊(4)连接，所述聪明座为单孔进气型。
说明书
一种除菌除尘式饮用水机的水处理装置
技术领域
本发明属于建筑物工程领域的给排水领域，尤其涉及一种饮水设备的水处理装置。
背景技术
饮用水机因其廉价、快捷、方便的特点，在现在生活中得到人们的普遍认可，使用的人也越来越多。我们在享受饮用水机所带来的便利时，潜在的威胁也在悄悄的出现。当在使用饮用水机进行取水时，会置换等量的空气进入饮用水机，一串串的气泡在水中升起。然而据研究表明，即使是在非常清洁的环境中，空气中也有大约4000个/平方米的细菌，此外空气中还有一氧化碳、烟雾毒物、飘尘及微生物等一起进入饮用水桶，随着我们所处的空气环境污染的加剧，这种现象也越来越严重。
发明内容
本发明所要解决的技术问题，是提供了一种除菌除尘式饮用水机水处理装置，解决了饮水机的饮用水防菌的技术问题。
一种除菌除尘式饮用水机装置的技术方案为：在循环空气管线上依次设置循环空气阀、止回阀、除菌除尘式处理装置进气阀、微型空压泵、金属微孔过滤器、紫外线杀菌装置和清洁空气的气囊;进气管线与所述循环空气管线连接，且连接点为所述处理装置进气阀和所述止回阀之间;所述进气管线上设置空气进气阀，所述空气进气阀的另一端与空气源吸入口连接;所述气囊上设置过压放气阀，所述气囊与饮用水机的聪明座连接，所述聪明座上部设置密闭圈与饮用水筒的插入端密闭，在所述聪明座的一侧开孔，通过连接管道与所述气囊连接，所述聪明座为单孔进气型。这样聪明座中空气仅能自清洁空气的气囊中获得，避免了聪明座与空气的直接接触，当人们使用饮用水机时，由清洁空气的气囊供气，避免空气中粉尘、细菌等的进入。在清洁空气的气囊上设置过压放气阀的作用是为防止气囊内压力过高。
本水处理装置的工作原理为：
空气进气阀开启、除菌除尘式处理装置进气阀开启，循环空气阀关闭，微型空压泵启动，将空气抽入金属微孔过滤器中，通过金属微孔过滤器处理后，空气中细小的粉尘颗粒将隔离在所述金属微孔过滤器上。金属微孔过滤器可拆卸，当达到金属微孔过滤器清洗时间时进行拆卸、清洗。
空气进入紫外线杀菌装置，处理后的空气进入清洁空气的气囊，当清洁空气的气囊压力达到工作压力值时，空气进气阀、除菌除尘式处理装置进气阀关闭，充气过程结束。一般，当气囊压力超过工作压力10%时，过压放气阀自动放气;当气囊中压力减少至工作压力值的25%时，微型空压泵启动，重复进气处理过程。当然，上述压力值也可以根据各种工况，选择不同的压力值。
作为优化，紫外线杀菌装置内空气管采用内部盘管，加大紫外照射时间与面积，更多的杀死空气中的细菌、病毒等。
清洁空气的气囊每隔一定工作时间，空气进气阀关闭，处理装置进气阀、循环空气阀、微型空压泵及紫外线杀菌装置灯同时开启，将气囊中的清洁空气进行循环处理，循环一定时间后，处理装置进气阀、循环空气阀关闭，循环过程结束。
本发明的有益效果为：避免了现有饮水机中聪明座与空气的直接接触，增加了现有饮用水机的除菌除尘功能。
