申请日2014.10.10
公开(公告)日2015.01.07
IPC分类号C02F103/16; C02F9/10
摘要
本发明公开了一种连铸浊环水处理系统与工艺，根据连铸浊环水的处理顺序依次设置有旋流池、化学除油器、热水池、陶瓷膜过滤器、冷却塔和冷水池，所述旋流池用于对连铸浊环水进行固液分离，所述旋流池和化学除油器之间设置有提升泵，所述热水池用于加快液体中的油水分离，所述热水池与陶瓷膜过滤器之间还设置有热水泵，陶瓷膜过滤器过滤后的水经冷却塔冷却后进入冷水池中存储以便再次重复利用。本发明的化学除油器解决了平流池占地面积大，除油除悬浮物效果差的问题;陶瓷膜过滤器解决了石英砂过滤器对处理连铸浊循环水效果差，每年需要更换滤料，极大的污染环境的问题，因此，本发明克服了现有技术的缺陷，处理效果更好。
权利要求书
1.一种连铸浊环水处理系统，其特征在于：所述处理系统根据连铸浊环水的处理顺序依 次设置有旋流池、化学除油器、热水池、陶瓷膜过滤器、冷却塔和冷水池，所述旋流池用于 对连铸浊环水进行固液分离，所述旋流池和化学除油器之间设置有提升泵，所述热水池用于 加快液体中的油水分离，所述热水池与陶瓷膜过滤器之间还设置有用于将热水池中的液体送 入陶瓷膜过滤器中的热水泵，所述陶瓷膜过滤器过滤后的水经冷却塔冷却后进入冷水池中存 储以便再次重复利用。
2.根据权利要求1所述的连铸浊环水处理系统，其特征在于：所述连铸浊环水处理系统 还包括泥浆池，所述化学除油器和陶瓷膜过滤器中的泥浆通过管路排入泥浆池中，所述泥浆 池中的泥浆通过泥浆泵排入炼钢污泥处理系统中。
3.根据权利要求1所述的连铸浊环水处理系统，其特征在于：所述陶瓷膜过滤器包括三 个室，上层为集油室，中层为过滤室，下层为沉渣室;在集油室设有进液口和排油口;过滤 室壁上设有出液口，沉渣室设有清污口和排污口。
4.利用权利要求1-3任一所述的连铸浊环水处理系统进行处理的工艺，其特征在于：包 括如下步骤：首先，将带有氧化铁皮和油脂的连铸浊环水通过冲渣沟引入到旋流池中进行沉 淀;然后，利用提升泵将旋流池中的液体输送至化学除油器中，在化学出油器中加入凝聚剂 和油絮凝剂使水中的油类和悬浮物凝聚，清水从化学除油器的上部溢出，大颗粒絮花沉降在 中心化学除油器下部的排泥斗中;溢出的清水进入热水池中加速油水分离;然后通过热水泵 将热水池中的水引入到陶瓷膜过滤器中进一步除油、过滤和沉淀;最后经陶瓷膜过滤器过滤 后的水通过冷却塔冷却后进入冷水池中存储以便再次重复利用。
说明书
连铸浊环水处理系统与工艺
技术领域
本发明属于水处理领域，具体涉及一种连铸浊环水处理系统与工艺。
背景技术
连铸浊环水是连铸设备和产品的直接冷却水，主要是指二次冷却区产生的废水，大量的 喷嘴向拉辊牵引的钢坯喷水，进一步使钢坯冷却固化，此水受热污染并带有氧化铁皮和油脂。 处理方法一般采用固-液分离(沉淀)、液-液分离(除油)、过滤、冷却、水质稳定措施，以 达到循环利用。现有的连铸浊循环水处理系统工艺，如“旋流池+平流沉淀池+石英砂过滤器” 存在三大问题：一是平流沉淀池占地大，除油除悬浮物效果都较差;二是石英砂过滤器对处 理连铸浊循环水中的悬浮物和油的效果也不理想，每年需要更换滤料，极大的污染环境;三 是平流沉淀池的排泥和石英砂过滤器反冲洗水又进入旋流池循环使用，使水质越来越差。
发明内容
有鉴于此，本发明的目的是提供一种新的连铸浊环水处理工艺，克服了现有技术的上述 缺陷。
本发明的目的是通过以下技术方案实现的：
一种连铸浊环水处理系统，根据连铸浊环水的处理顺序依次设置有旋流池、化学除油器、 热水池、陶瓷膜过滤器、冷却塔和冷水池，所述旋流池用于对连铸浊环水进行固液分离，所 述旋流池和化学除油器之间设置有提升泵，所述热水池用于加快液体中的油水分离，所述热 水池与陶瓷膜过滤器之间还设置有用于将热水池中的液体送入陶瓷膜过滤器中的热水泵，所 述陶瓷膜过滤器过滤后的水经冷却塔冷却后进入冷水池中存储以便再次重复利用。
进一步，所述连铸浊环水处理系统还包括泥浆池，所述化学除油器和陶瓷膜过滤器中的 泥浆通过管路排入泥浆池中，所述泥浆池中的泥浆通过泥浆泵排入炼钢污泥处理系统中。
进一步，所述陶瓷膜过滤器包括三个室，上层为集油室，中层为过滤室，下层为沉渣室; 在集油室设有进液口和排油口;过滤室壁上设有出液口，沉渣室设有清污口和排污口。

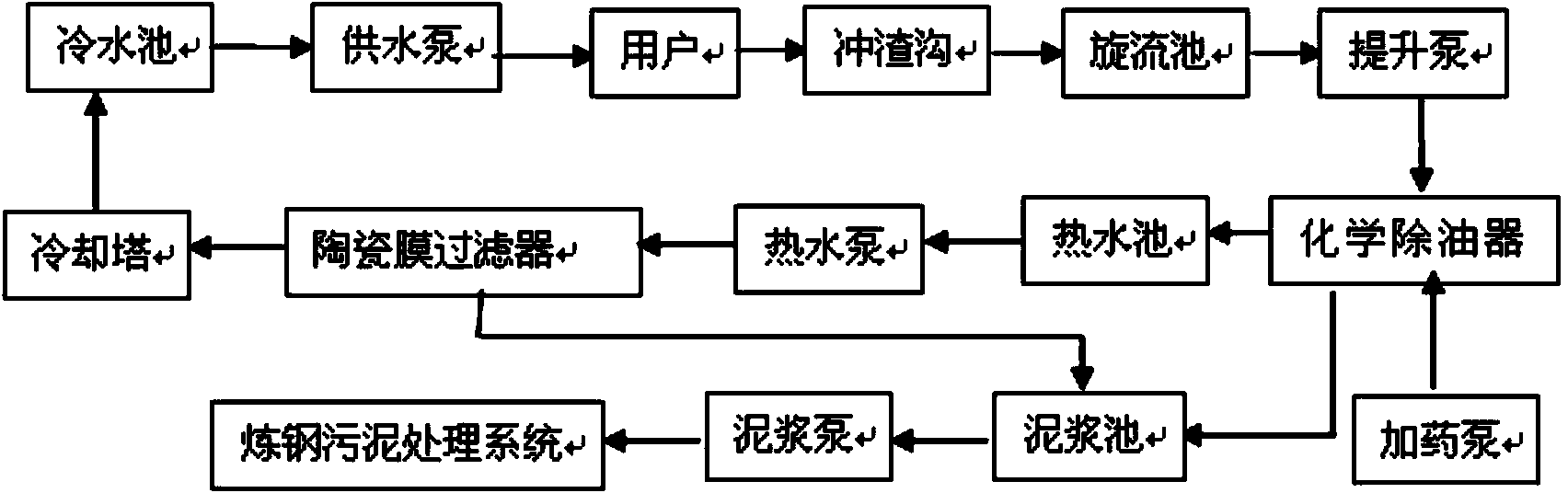

一种连铸浊环水处理工艺，包括如下步骤：首先，将带有氧化铁皮和油脂的连铸浊环水 通过冲渣沟引入到旋流池中进行沉淀;然后，利用提升泵将旋流池中的液体输送至化学除油 器中，在化学出油器中加入凝聚剂和油絮凝剂使水中的油类和悬浮物凝聚，清水从化学除油 器的上部溢出，大颗粒絮花沉降在中心化学除油器下部的排泥斗中;溢出的清水进入热水池 中加速油水分离;然后通过热水泵将热水池中的水引入到陶瓷膜过滤器中进一步除油、过滤 和沉淀;最后经陶瓷膜过滤器过滤后的水通过冷却塔冷却后进入冷水池中存储以便再次重复 利用。
本发明的有益效果是：本发明采用化学除油器解决了平流池占地面积大，除油除悬浮物 效果差的问题;采用陶瓷膜过滤器解决了石英砂过滤器对处理连铸浊循环水效果差，每年需 要更换滤料，极大的污染环境的问题;采用的污泥系统解决了平流沉淀池的排泥和石英砂过 滤器反冲洗水又进入旋流池循环使用，使水质越来越差的问题。
本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且 在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可 以从本发明的实践中得到教导。本发明的目标和其他优点可以通过下面的说明书来实现 和获得。
