申请日2014.11.14
公开(公告)日2015.06.10
IPC分类号C02F9/02
摘要
本实用新型涉及一种无废水直饮机及直饮机水路，包括：分别与供水管相接的直饮水水路与非直饮水水路，所述的直饮水水路包括串联设置的过滤芯组、增压泵和膜过滤组件，所述的膜过滤组件具有原水入口、浓水出口和净水出口，所述的增压泵的出水口与所述的原水入口相接，所述的净水出口与直饮水龙头相接，在所述的供水管路上，所述的非直饮水路位于所述的直饮水路的下游，所述的非直饮水路包括与非直饮水龙头相接的单向阀，从所述的供水管到所述的非直饮水龙头单方向导通，所述的浓水出口与非直饮水龙头相接。本实用新型可以合理利用水资源，延长膜过滤组件的寿命，降低更换频率和成本。
权利要求书
1.一种无废水直饮机，包括：分别与供水管相接的直饮水水路与非直饮水水路，所述的直饮水水路包括串联设置的电磁开关、过滤芯组、增压泵和膜过滤组件，所述的膜过滤组件具有原水入口、浓水出口和净水出口，所述的增压泵的出水口与所述的原水入口相接，所述的净水出口与直饮水龙头相接，其特征是：在所述的供水管路上，所述的非直饮水路位于所述的直饮水路的下游，所述的非直饮水路包括位于供水管与非直饮水龙头之间的单向阀，从所述的供水管到所述的非直饮水龙头单方向导通，所述的浓水出口与非直饮水龙头相接，所述的浓水出口与所述的非直饮水龙头之间形成浓水回收通路;所述的直饮机还包括与所述的浓水回收通路相通的浓水排放支路和浓水排放开关，所述的浓水排放开关位于所述的浓水排放支路上，所述的直饮机还包括与用于检测所述的非直饮水路流量的第一传感器、用于检测所述的直饮水龙头流量的第二传感器以及与所述的第一传感器、第二传感器、电磁开关、浓水排放开关、增压泵信号连接的中央控制器，所述的中央控制器包括一用于记录所述的直饮水龙头累计开启时间的计时器。
2.根据权利要求1所述的无废水直饮机，其特征在于：所述的供水管与所述的过滤芯组之间设置有稳压阀。
3.根据权利要求1所述的无废水直饮机，其特征在于：所述的过滤芯组、增压泵、膜过滤组件顺次串联，所述的膜过滤组件的下游还设置有活性炭组件。
4.根据权利要求1所述的无废水直饮机，其特征在于：所述的第一传感器和第二传感器为流量控制器或压力控制器。
5.一种直饮机水路，包括供水管、与所述的供水管相接的直饮水水路、与所述直饮水水路相连的直饮水龙头、与所述的供水管相接的非直饮水水路、与所述非直饮水水路相连的非直饮水龙头，所述的直饮水水路包括电磁开关、增压泵和膜过滤组件，所述的膜过滤组件具有净水出口和浓水出口，其特征是：所述的浓水出口与所述的非直饮水龙头相接，所述的非直饮水水路位于所述的直饮水水路的下游，所述的非直饮水路包括位于所述的供水管与非直饮水龙头之间的单向阀，从所述的供水管到所述的非直饮水龙头单方向导通，所述的浓水出口与所述的非直饮水龙头之间形成浓水回收通路;所述的直饮机还包括与所述的浓水回收通路相通的浓水排放支路和浓水排放开关，所述的浓水排放开关位于所述的浓水排放支路上，所述的直饮机还包括与用于检测所述的非直饮水路流量的第一传感器、用于检测所述的直饮水龙头流量的第二传感器以及与所述的第一传感器、第二传感器、电磁开关、浓水排放开关、增压泵信号连接的中央控制器，所述的中央控制器包括一用于记录所述的直饮水龙头累计开启时间的计时器。
6.根据权利要求5所述的直饮机水路，其特征在于：所述的直饮水水路包括与所述的电磁开关串联设置的过滤芯组、增压泵、所述的膜过滤组件和活性炭组件。
7.根据权利要求6所述的直饮机水路，其特征在于：所述的供水管与所述的过滤芯组之间设置有稳压阀。
8.根据权利要求5所述的直饮机水路，其特征在于：所述的第一传感器和第二传感器为流量控制器或压力控制器。
说明书
无废水直饮机及直饮机水路
技术领域
本实用新型涉及一种水处理设备，特别涉及一种无废水排放的直饮机，还涉及一种直饮机连接水路。
背景技术
随着工业的发展，环境污染日趋恶化，越来越多的人们选用净水设备获得引用净水。直饮机，是一种具有将市政自来水净化处理为直接饮用水功能的设备。目前市场上常见的直饮机多采用膜过滤装置，进行物理过滤，然而其却存在不少弊病，使普通消费者对直饮机产品望而却步。
缺点一：膜过滤组件更换频繁。直饮机使用过程中，膜过滤组件会根据自来水水质、用户家庭成员数以及使用的楼层层高等因素的影响需要定期更换，总体来说，用水量越多，更换越频繁，而膜组件的更换价格，大约为购机价格的四分之一到五分之一，更换四次到五次就等于重新购买一台设备，因此消费者对此多有诟病。
缺点二：废水排放多。由于膜过滤技术的原理决定，产出净水的过程，必然会伴随产生浓水，通过膜过滤掉的溶质都留在了浓水中，传统的直饮机将这些浓水直接排放，这样造成了水资源的浪费，而目前市场上较新的产品中，会将浓水再次返回到膜过滤组件的进水管中，进行重复利用，然而这样带来的另外的问题，浓水没有被排放掉，浓水中溶质不断增多，只是重复进入膜过滤组件中，这会加速膜过滤组件的污染，缩短膜过滤组件的寿命，增加更换膜过滤组件的成本。
发明内容
本实用新型的目的是提供一种能够克服上述缺点的无废水直饮机。
为解决上述技术问题，本实用新型采用如下技术方案：
无废水直饮机，包括：分别与供水管相接的直饮水水路与非直饮水水路，所述的直饮水水路包括串联设置的电磁开关、过滤芯组、增压泵和膜过滤组件，所述的膜过滤组件具有原水入口、浓水出口和净水出口，所述的增压泵的出水口与所述的原水入口相接，所述的净水出口与直饮水龙头相接，在所述的供水管路上，所述的非直饮水路位于所述的直饮水路的下游，所述的非直饮水路包括位于供水管与非直饮水龙头之间的单向阀，从所述的供水管到所述的非直饮水龙头单方向导通，所述的浓水出口与非直饮水龙头相接，所述的浓水出口与所述的非直饮水龙头之间形成浓水回收通路;所述的直饮机还包括与所述的浓水回收通路相通的浓水排放支路和浓水排放开关，所述的浓水排放开关位于所述的浓水排放支路上，所述的直饮机还包括与用于检测所述的非直饮水路流量的第一传感器、用于检测所述的直饮水龙头流量的第二传感器以及与所述的第一传感器、第二传感器、电磁开关、浓水排放开关、增压泵信号连接的中央控制器，所述的中央控制器包括一用于记录所述的直饮水龙头累计开启时间的计时器。
优选地，所述的供水管与所述的过滤芯组之间设置有稳压阀。
优选地，所述的过滤芯组、增压泵、膜过滤组件顺次串联，所述的膜过滤组件的下游还设置有活性炭组件。
优选地，所述的第一传感器和第二传感器为流量控制器或压力控制器。
本实用新型的另一目的是提供一种直饮机水路，其能够形成无废水排放的直饮水路。
为实现上述目的，本实用新型采用的技术方案是：一种直饮机水路，包括供水管、与所述的供水管相接的直饮水水路、与所述直饮水水路相连的直饮水龙头、与所述的供水管相接的非直饮水水路、与所述非直饮水水路相连的非直饮水龙头，所述的直饮水水路包括电磁开关、增压泵和膜过滤组件，所述的膜过滤组件具有净水出口和浓水出口，所述的浓水出口与所述的非直饮水龙头相连接，所述的非直饮水水路位于所述的直饮水水路的下游，所述的非直饮水路包括位于供水管与非直饮水龙头之间的单向阀，从所述的供水管到所述的非直饮水龙头单方向导通，所述的浓水出口与所述的非直饮水龙头之间形成浓水回收通路;所述的直饮机还包括与所述的浓水回收通路相通的浓水排放支路和浓水排放开关，所述的浓水排放开关位于所述的浓水排放支路上，所述的直饮机还包括与用于检测所述的非直饮水路流量的第一传感器、用于检测所述的直饮水龙头流量的第二传感器以及与所述的第一传感器、第二传感器、电磁开关、浓水排放开关、增压泵信号连接的中央控制器，所述的中央控制器包括一用于记录所述的直饮水龙头累计开启时间的计时器。
优选地，所述的直饮水水路包括与所述的电磁开关串联设置的过滤芯组、增压泵、所述的膜过滤组件和活性炭组件。
优选地，所述的供水管与所述的过滤芯组之间设置有稳压阀。
优选地，所述的第一传感器和第二传感器为流量控制器或压力控制器。

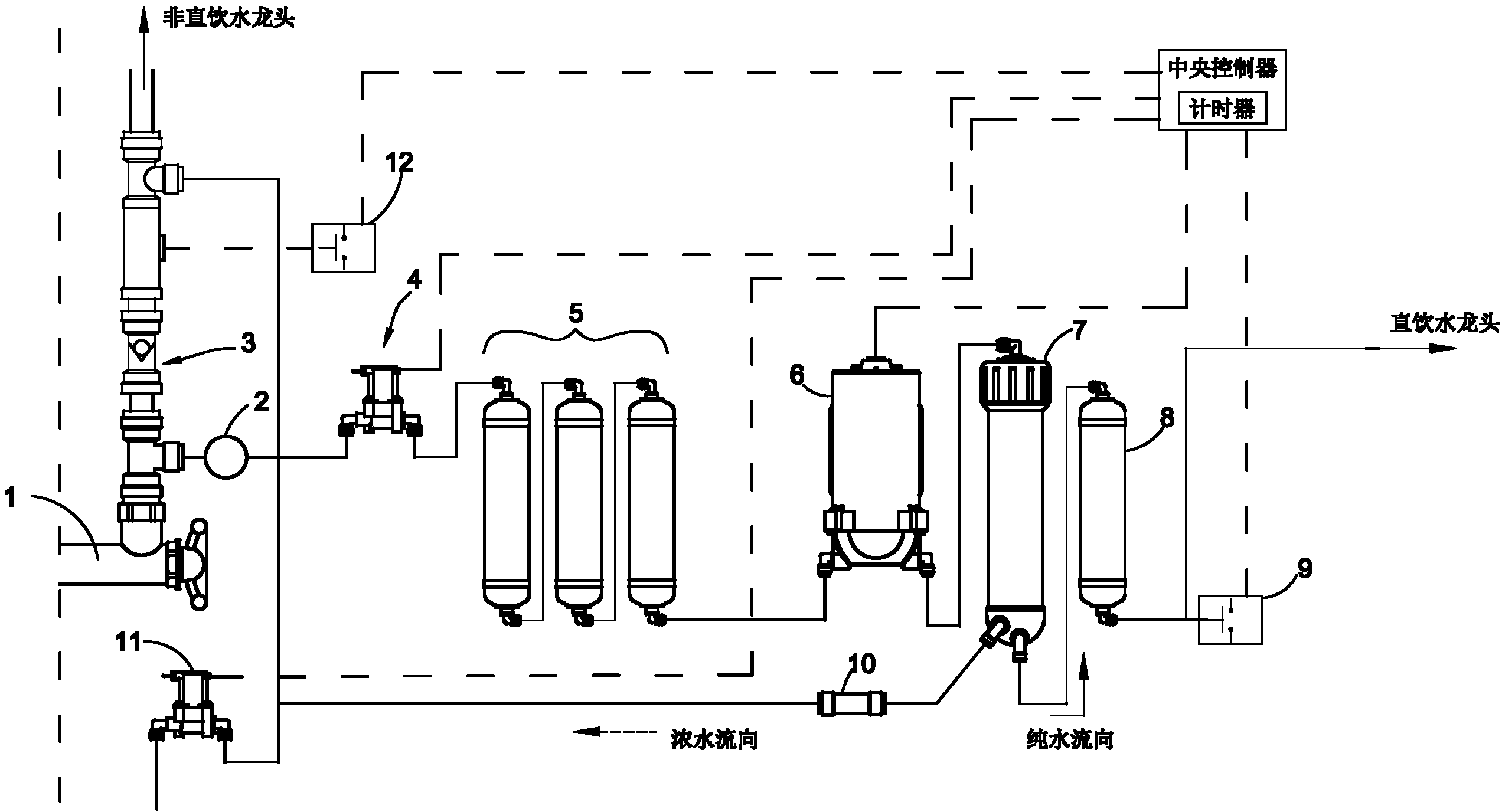

本实用新型的原理是：直饮水水路通过膜过滤技术获得能够直饮的纯水，浓水则通过非直饮水水路连接至非直饮水龙头，满足生活用水需要，而非直饮水龙头与供水管之间设置单向阀，使浓水无法回流到供水管内，进而保证直饮水水路的进水始终是干净的自来水，本实用新型在使用中有几种情况：
1、 当直饮水龙头和非直饮水龙头均开启的时候，直饮水龙头产出净水，而浓水经浓水回收通路，由非直饮水龙头排放;
2、 当直饮水龙头开启，非直饮水龙头关闭时，浓水中的杂质聚集在非直饮水水路中，暂不排放，这时计时器开始记录直饮水累计取水时间，若取水超过设定时间，中央控制器控制浓水排放开关开启一定时间，使浓水经浓水排放支路排出，起到冲洗管路的作用，浓水排出后计时器清零;当直饮水累计取水时间不足设定时间，而非直饮水龙头开启时，非直饮水水路中的浓水则通过非直饮水龙头排放，冲刷管路，计时器清零;
3、 若直饮水龙头关闭，非直饮水龙头开启时，增压泵开启，一部分水流经过滤芯组、增压泵和膜过滤组件进入浓水回收通路，对膜过滤组件和浓水回收通路进行冲洗;还有一部分水，通过单向阀由供水管进入非直饮水水路，对非直饮水龙头供水。
本实用新型的有益效果在于：将膜过滤后产生的浓水充分利用，满足日常生活用水，浓水能够得到及时排放，因此不会在直饮水水路中重复循环，并防止不容的过滤物长时间堆积在膜过滤组件中，影响膜过滤组件的寿命，因此，本实用新型不但节水，还可以延长膜过滤组件的寿命，降低更换频率和成本。
