申请日2015.01.07
公开(公告)日2015.04.08
IPC分类号C02F9/14
摘要
一种用于海水池塘养殖尾水处理循环系统，包括用于海水池塘养殖的排水渠，所述的排水渠的尾端同闸门连接，所述的闸门同带有闸门启闭机电机的闸门启闭机相连接，所述的闸门启闭机电机同第一变频器相连接，所述的第一变频器同PLC相连接，所述的PLC同上位机相连接，所述的闸门的后部就是凹槽状沟渠，所述的凹槽状沟渠的一个侧壁的外表面同生态池相连接，并且该侧壁上设置有同第三金属丝网组相连接的第三砂滤墙，所述的第三砂滤墙的进水口朝向第三金属丝网组，所述的第三砂滤墙的出水口朝向生态池。这样的装置避免了现有技术的达不到去除养殖尾水污染的目的的缺陷。
权利要求书
1.一种用于海水池塘养殖尾水处理循环系统，其特征在于一种用于海水 池塘养殖尾水处理循环系统，包括用于海水池塘养殖的排水渠，所述的排水渠 的尾端同闸门连接，所述的闸门同带有闸门启闭机电机的闸门启闭机相连接， 所述的闸门启闭机电机同第一变频器相连接，所述的第一变频器同PLC相连 接，所述的PLC同上位机相连接，所述的闸门的后部就是凹槽状沟渠，在所述 的凹槽状沟渠的前部设置有由若干个金属丝网构成的第一金属丝网组，所述的 第一金属丝网组中的每一个金属丝网上设置有生物球，在所述的凹槽状沟渠的 前部还设置有同PLC相连接的水流量传感器，在所述的第一金属丝网组的后方 设置有第一砂滤墙，所述的第一砂滤墙的进水口朝向第一金属丝网组，所述的 第一砂滤墙的后方设置有由若干个金属丝网构成的第二金属丝网组，所述的第 二金属丝网组中的每一个金属丝网上设置有生物球，所述的第一砂滤墙的出水 口朝向第二金属丝网组，所述的第二金属丝网组后方设置有第二砂滤墙，所述 的第二砂滤墙的进水口朝向第二金属丝网组，所述的第二砂滤墙的后方设置有 第三金属丝网组，所述的第三金属丝网组中的每一个金属丝网上设置有生物 球，所述的第二砂滤墙的出水口朝向第三金属丝网组，所述的凹槽状沟渠的一 个侧壁的外表面同生态池相连接，并且该侧壁上设置有同第三金属丝网组相连 接的第三砂滤墙，所述的第三砂滤墙的进水口朝向第三金属丝网组，所述的第 三砂滤墙的出水口朝向生态池，所述的生态池包括同设置有第三砂滤墙的凹槽 状沟渠的侧壁相连的第一横向生态沟，所述的第一横向生态沟中设置着带有抽 水泵的排水管，抽水泵通过联轴器同旋转电机相连接，所述的旋转电机同第二 变频器相连接，所述的第二变频器同PLC相连接，所述的第一横向生态沟内还 设置有水质监测传感器，所述的水质监测传感器也同PLC相连接，所述的第一 横向生态沟的前部同第一纵向生态沟的一端相导通，而第一纵向生态沟的另一 端同第二横向生态沟一侧的前部相导通，所述的第二横向生态沟内有虾蟹生 物，所述的第二横向生态沟另一侧同第二纵向生态沟和第三纵向生态沟相导 通，所述的第二纵向生态沟中设置有海藻生态修复功能区，所述的第三纵向生 态沟中设置有贝类生物滤器，所述的生态池由滩面和所述的同设置有第三砂滤 墙的凹槽状沟渠的侧壁围成，所述的上位机中带有用于尾水处理的模块，所述 的排水管的一头从池塘底部伸出生态池。
2.根据权利要求1所述的用于海水池塘养殖尾水处理循环系统，其特征在 于所述的用于尾水处理的模块用来在需要进行用于海水池塘养殖的尾水处理 时，步骤如下：
步骤1：上位机就运行用于尾水处理的模块向PLC发送开闸门的指令，当 PLC接收到该开闸门的指令后，就通过操纵第一变频器来运行闸门启闭机电 机，这样闸门启闭机电机就驱动闸门启闭机打开闸门，这样就从排水渠中把海 水池塘养殖尾水导入了凹槽状沟渠;
步骤2：与此同时水流量传感器实时地把水流量数据传输到PLC中，而PLC 随即将该水流量数据发送到上位机中，上位机就把水流量数据同设定的一次尾 水处理的量相比较，如果水流量数据等于设定的一次尾水处理的量，就运行用 于尾水处理的模块向PLC发送启动关闭闸门的指令，当PLC接收到该关闭闸门 的指令后，就通过操纵第一变频器来运行闸门启闭机电机，这样闸门启闭机电 机就驱动闸门启闭机关闭闸门，这样就从排水渠中把后续的海水池塘养殖尾水 同凹槽状沟渠保持隔离;
步骤3：这样进入凹槽状沟渠的尾水依次通过第一金属丝网组、第一砂滤 墙、第二金属丝网组、第二砂滤墙、第三金属丝网组和第三砂滤墙来把尾水中 的大颗粒污染物和小颗粒污染物进行吸附清除，然后吸附清除了大颗粒污染物 和小颗粒污染物的尾水进入生态池，这样通过第一横向生态沟和第一纵向生态 沟进入第二横向生态沟、第二纵向生态沟和第三纵向生态沟，这样第二横向生 态沟中的虾蟹生物就能吸取吸附清除了大颗粒污染物和小颗粒污染物的尾水 中的有机杂质来净化尾水，而第二纵向生态沟中设置的海藻生态修复功能区能 够吸取尾水中的氮、磷营养盐，另外第三纵向生态沟中设置的贝类生物滤器能 大量吸收尾水的水体中的悬浮颗粒物、浮游植物和碎屑，抑制浮游食物链，而 水质监测传感器同时把水质监测数据发送到PLC中，再由PLC发送到上位机中， 上位机实时地把接收到的水质监测数据同符合污水排放标准的数据相比较，如 果水质监测数据达到了符合污水排放标准的数据，上位机运行用于尾水处理的 模块向PLC发送启动排水泵的指令，这样PLC接收到启动排水泵的指令后，就 操纵第二变频器运行旋转电机，旋转电机就带动抽水泵把符合污水排放标准的 尾水通过排水管排出;然后返回步骤1循环执行。
3.根据权利要求1所述的用于海水池塘养殖尾水处理循环系统，其特征在 于所述的第一横向生态沟的宽度为5-10m，深度3.5-4.0m。
4.根据权利要求1所述的用于海水池塘养殖尾水处理循环系统，其特征在 于所述的第一纵向生态沟的宽度为5-10m，深度3.5-4.0m。
5.根据权利要求1所述的用于海水池塘养殖尾水处理循环系统，其特征在 于所述的第二横向生态沟的宽度为15-20m，深3度.5-4.0m。
6.根据权利要求1所述的用于海水池塘养殖尾水处理循环系统，其特征在 于所述的用于海水池塘养殖尾水处理循环系统的面积占整个养殖区面积的 10-15%。
7.根据权利要求1所述的用于海水池塘养殖尾水处理循环系统，其特征在 于所述的凹槽状沟渠与生态池的面积比例范围为1:4-1:3。
8.根据权利要求1所述的用于海水池塘养殖尾水处理循环系统，其特征在 于所述的凹槽状沟渠与生态池都配备底充氧增氧系统。
9.根据权利要求1所述的用于海水池塘养殖尾水处理循环系统，其特征在 于所述的第一砂滤墙、第二砂滤墙和第三砂滤墙的宽度范围均为1.5-2.0米。
10.根据权利要求1所述的用于海水池塘养殖尾水处理循环系统，其特征在 于所述的用于海水池塘养殖尾水处理循环系统的轮廓也能够是长方形、圆形或 者正方形，所述的用于海水池塘养殖尾水处理循环系统设置在池塘养殖区排水 口下方。
说明书
一种用于海水池塘养殖尾水处理循环系统
技术领域
本发明属于尾水处理循环系统技术领域，具体涉及一种用于海水池塘养殖 尾水处理循环系统。
背景技术
海水池塘养殖是我国沿海地区主要养殖模式，海水池塘养殖业是进行饲养 和繁殖海产经济动植物的生产方式，是人类定向利用海洋生物资源、发展海洋 水产业的重要途径之一，具有能够集中发展某些经济价值较高的鱼类、虾类、 贝类、蟹类等，生产周期较短，单位面积产量较高的优点。
但是在海水池塘养殖过程中，会伴随着大量的尾水需要被排出，而这些尾 水中含有有毒有害物质，目前只是通过排水沟进行简单的排放，这样只能造成 大面积污染;而有一种技术方案是使用生物球来进行针对海水池塘养殖的尾水 的净化处理，但是这样的方式只能滤除掉大颗粒的尾水中的杂质，依然达不到 去除污染的目的。
发明内容
本发明的目的提供一种用于海水池塘养殖尾水处理循环系统，包括用于海 水池塘养殖的排水渠，所述的排水渠的尾端同闸门连接，所述的闸门同带有闸 门启闭机电机的闸门启闭机相连接，所述的闸门启闭机电机同第一变频器相连 接，所述的第一变频器同PLC相连接，所述的PLC同上位机相连接，所述的闸 门的后部就是凹槽状沟渠，在所述的凹槽状沟渠的前部设置有由若干个金属丝 网构成的第一金属丝网组，所述的第一金属丝网组中的每一个金属丝网上设置 有生物球，在所述的凹槽状沟渠的前部还设置有同PLC相连接的水流量传感 器，在所述的第一金属丝网组的后方设置有第一砂滤墙，所述的第一砂滤墙的 进水口朝向第一金属丝网组，所述的第一砂滤墙的后方设置有由若干个金属丝 网构成的第二金属丝网组，所述的第二金属丝网组中的每一个金属丝网上设置 有生物球，所述的第一砂滤墙的出水口朝向第二金属丝网组，所述的第二金属 丝网组后方设置有第二砂滤墙，所述的第二砂滤墙的进水口朝向第二金属丝网 组，所述的第二砂滤墙的后方设置有第三金属丝网组，所述的第三金属丝网组 中的每一个金属丝网上设置有生物球，所述的第二砂滤墙的出水口朝向第三金 属丝网组，所述的凹槽状沟渠的一个侧壁的外表面同生态池相连接，并且该侧 壁上设置有同第三金属丝网组相连接的第三砂滤墙，所述的第三砂滤墙的进水 口朝向第三金属丝网组，所述的第三砂滤墙的出水口朝向生态池，所述的生态 池包括同设置有第三砂滤墙的凹槽状沟渠的侧壁相连的第一横向生态沟，所述 的第一横向生态沟中设置着带有抽水泵的排水管，抽水泵通过联轴器同旋转电 机相连接，所述的旋转电机同第二变频器相连接，所述的第二变频器同PLC相 连接，所述的第一横向生态沟内还设置有水质监测传感器，所述的水质监测传 感器也同PLC相连接，所述的第一横向生态沟的前部同第一纵向生态沟的一端 相导通，而第一纵向生态沟的另一端同第二横向生态沟一侧的前部相导通，所 述的第二横向生态沟内有虾蟹生物，所述的第二横向生态沟另一侧同第二纵向 生态沟和第三纵向生态沟相导通，所述的第二纵向生态沟中设置有海藻生态修 复功能区，所述的第三纵向生态沟中设置有贝类生物滤器，所述的生态池由滩 面和所述的同设置有第三砂滤墙的凹槽状沟渠的侧壁围成，所述的上位机中带 有用于尾水处理的模块，所述的排水管的一头伸出生态池。这样的装置避免了 现有技术的达不到去除污染的目的的缺陷。
为了克服现有技术中的不足，本发明提供了一种用于海水池塘养殖尾水处 理循环系统的解决方案，具体如下：

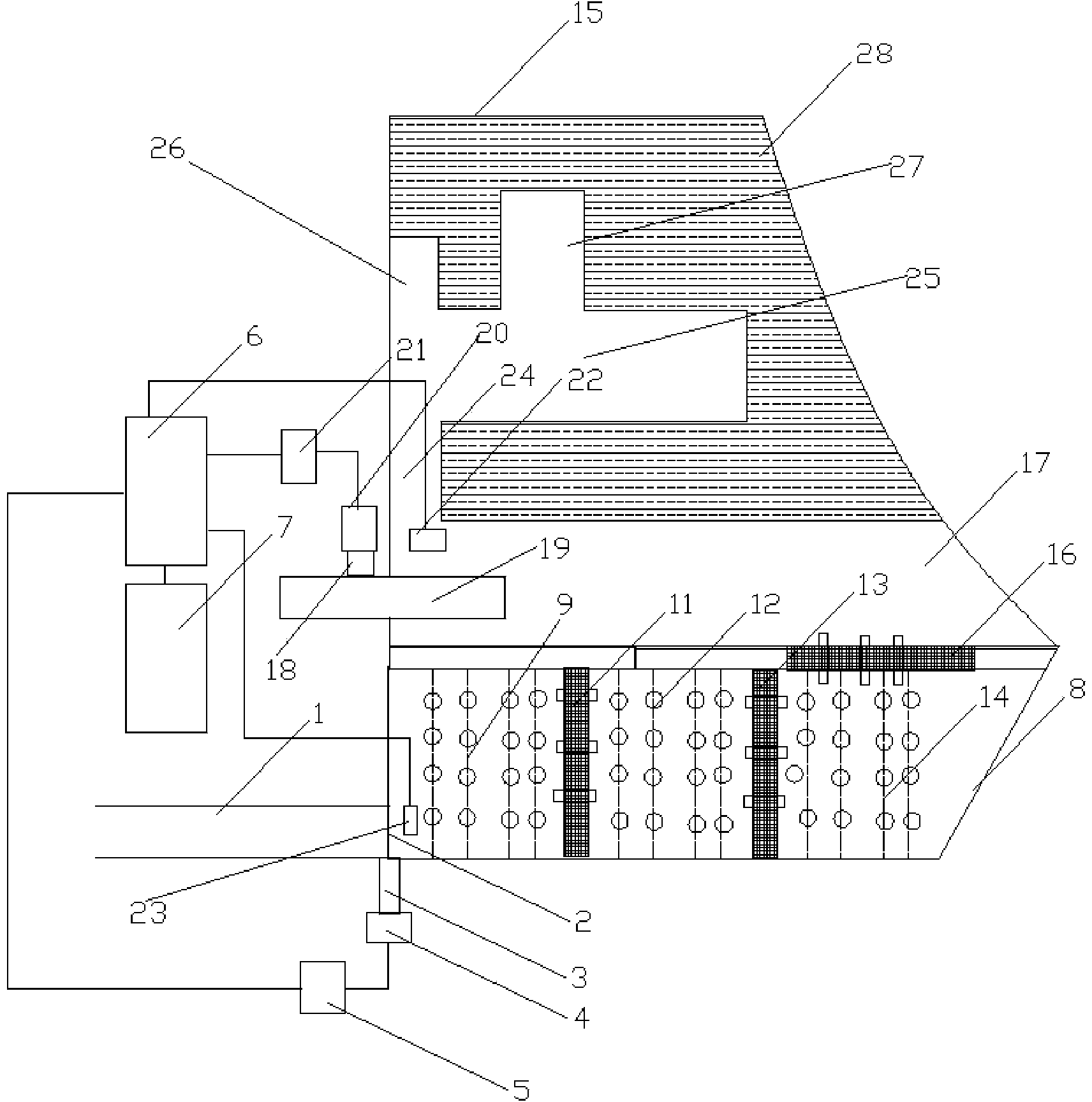

一种用于海水池塘养殖尾水处理循环系统，包括用于海水池塘养殖的排水 渠1，所述的排水渠1的尾端同闸门2连接，所述的闸门2同带有闸门启闭机电机 4的闸门启闭机3相连接，所述的闸门启闭机电机4同第一变频器5相连接，所述 的第一变频器5同PLC6相连接，所述的PLC6同上位机7相连接，所述的闸门2 的后部就是凹槽状沟渠8，在所述的凹槽状沟渠8的前部设置有由若干个金属丝 网构成的第一金属丝网组9，所述的第一金属丝网组9中的每一个金属丝网上设 置有生物球，在所述的凹槽状沟渠8的前部还设置有同PLC6相连接的水流量传 感器23，在所述的第一金属丝网组的后方设置有第一砂滤墙11，所述的第一砂 滤墙11的进水口朝向第一金属丝网组，所述的第一砂滤墙11的后方设置有由若 干个金属丝网构成的第二金属丝网组12，所述的第二金属丝网组12中的每一个 金属丝网上设置有生物球，所述的第一砂滤墙11的出水口朝向第二金属丝网组 12，所述的第二金属丝网组12后方设置有第二砂滤墙13，所述的第二砂滤墙13 的进水口朝向第二金属丝网组12，所述的第二砂滤墙13的后方设置有第三金属 丝网组14，所述的第三金属丝网组14中的每一个金属丝网上设置有生物球，所 述的第二砂滤墙13的出水口朝向第三金属丝网组14，所述的凹槽状沟渠8的一 个侧壁的外表面同生态池15相连接，并且该侧壁上设置有同第三金属丝网组14 相连接的第三砂滤墙16，所述的第三砂滤墙16的进水口朝向第三金属丝网组 14，所述的第三砂滤墙16的出水口朝向生态池15，所述的生态池15包括同设置 有第三砂滤墙16的凹槽状沟渠8的侧壁相连的第一横向生态沟17，所述的第一 横向生态沟17中设置着带有抽水泵18的排水管19，所述的排水管19的一头伸出 生态池15，抽水泵18通过联轴器同旋转电机20相连接，所述的旋转电机20同第 二变频器21相连接，所述的第二变频器21同PLC6相连接，所述的第一横向生 态沟17内还设置有水质监测传感器22，所述的水质监测传感器22也同PLC6相 连接，所述的第一横向生态沟17的前部同第一纵向生态沟24的一端相导通，而 第一纵向生态沟24的另一端同第二横向生态沟25一侧的前部相导通，所述的第 二横向生态沟25内有虾蟹生物，所述的第二横向生态沟25另一侧同第二纵向生 态沟26和第三纵向生态沟27相导通，所述的第二纵向生态沟26中设置有海藻生 态修复功能区，所述的第三纵向生态沟27中设置有贝类生物滤器，所述的生态 池由滩面28和所述的同设置有第三砂滤墙16的凹槽状沟渠8的侧壁围成，所述 的上位机7中带有用于尾水处理的模块。
所述的用于尾水处理的模块用来在需要进行用于海水池塘养殖尾水处理 时，步骤如下：
步骤1：上位机就运行用于尾水处理的模块向PLC发送开闸门的指令，当 PLC接收到该开闸门的指令后，就通过操纵第一变频器来运行闸门启闭机电 机，这样闸门启闭机电机就驱动闸门启闭机打开闸门，这样就从排水渠中把海 水池塘养殖的尾水导入了凹槽状沟渠;
步骤2：与此同时水流量传感器实时地把水流量数据传输到PLC中，而PLC 随即将该水流量数据发送到上位机中，上位机就把水流量数据同设定的一次尾 水处理的量相比较，如果水流量数据等于设定的一次尾水处理的量，就运行用 于尾水处理的模块向PLC发送启动关闭闸门的指令，当PLC接收到该关闭闸门 的指令后，就通过操纵第一变频器来运行闸门启闭机电机，这样闸门启闭机电 机就驱动闸门启闭机关闭闸门，这样就从排水渠中把后续的海水池塘养殖的尾 水同凹槽状沟渠保持隔离;
步骤3：这样进入凹槽状沟渠的尾水依次通过第一金属丝网组、第一砂滤 墙、第二金属丝网组、第二砂滤墙、第三金属丝网组和第三砂滤墙来把尾水中 的大颗粒污染物和小颗粒污染物进行吸附清除，然后吸附清除了大颗粒污染物 和小颗粒污染物的尾水进入生态池，这样通过第一横向生态沟和第一纵向生态 沟进入第二横向生态沟、第二纵向生态沟和第三纵向生态沟，这样第二横向生 态沟中的虾蟹生物就能吸取吸附清除了大颗粒污染物和小颗粒污染物的尾水 中的有机杂质来净化尾水，而第二纵向生态沟中设置的海藻生态修复功能区能 够吸取尾水中的氮、磷营养盐,另外第三纵向生态沟中设置的贝类生物滤器能大 量吸收尾水的水体中的悬浮颗粒物、浮游植物和碎屑,抑制浮游食物链,而水质监 测传感器同时把水质监测数据发送到PLC中，再由PLC发送到上位机中，上位 机实时地把接收到的水质监测数据同符合污水排放标准的数据相比较，如果水 质监测数据达到了符合污水排放标准的数据，上位机运行用于尾水处理的模块 向PLC发送启动排水泵的指令，这样PLC接收到启动排水泵的指令后，就操纵 第二变频器运行旋转电机，旋转电机就带动抽水泵把符合污水排放标准的尾水 通过排水管排出;然后返回步骤1循环执行。
所述的第一横向生态沟的宽度为5-10m，深度3.5-4.0m。
所述的第一纵向生态沟的宽度为5-10m，深度3.5-4.0m。
所述的第二横向生态沟的宽度为15-20m，深度3.5-4.0m。
所述的用于海水池塘养殖尾水处理循环系统的面积占整个养殖区面积的 10-15%。
所述的凹槽状沟渠与生态池的面积比例范围为1:4-1:3。
所述的凹槽状沟渠与生态池都配备底充氧增氧系统。
所述的第一砂滤墙、第二砂滤墙和第三砂滤墙的宽度范围均为1.5-2.0米。
所述的用于海水池塘养殖尾水处理循环系统的轮廓也能够是长方形、圆形 或者正方形，所述的用于海水池塘养殖尾水处理循环系统设置在池塘养殖区排 水口下方。
应用本发明上述方案，具有如下优点：
这种用于海水池塘养殖尾水处理循环系统能够通过通过第一金属丝网组、 第一砂滤墙、第二金属丝网组、第二砂滤墙、第三金属丝网组和第三砂滤墙来 把尾水中的大颗粒污染物和小颗粒污染物进行吸附清除，然后吸附清除了大颗 粒污染物和小颗粒污染物的尾水进入生态池，这样通过第一横向生态沟和第一 纵向生态沟进入第二横向生态沟、第二纵向生态沟和第三纵向生态沟，这样第 二横向生态沟中的虾蟹生物就能吸取吸附清除了大颗粒污染物和小颗粒污染 物的尾水中的有机杂质来净化尾水，而第二纵向生态沟中设置的海藻生态修复 功能区能够吸取尾水中的氮、磷营养盐,另外第三纵向生态沟中设置的贝类生物 滤器能大量吸收尾水的水体中的悬浮颗粒物、浮游植物和碎屑，抑制浮游生物食 物链，由此达到了净化尾水的目的。
