申请日2014.08.29
公开(公告)日2015.01.21
IPC分类号C02F3/30
摘要
河道废水循环处理MBR装置，包括进水处的缺氧区、MBR单元，MBR单元由活性污泥生长的膜组件组成，膜组件下方设有微孔曝气器，缺氧区自流进入MBR单元，MBR单元系统由活性污泥和膜组件组成，膜组件为能抽拉式膜片或平板膜结构，MBR单元与好氧区连接，从好氧区设有连接至缺氧区的回流管。本实用新型装置通过对曝气量、出水流量、污泥浓度等参数的调节，使系统达到最佳的运行状态，确保出水可以达标。本实用新型装置结构简单、运行可靠、减少运行成本及建设成本，从而创造环境效益和社会效益。
权利要求书
1.河道废水循环处理MBR装置，其特征是包括进水处的缺氧区、MBR单元，MBR单元由活性污泥生长的膜组件组成，膜组件下方设有微孔曝气器，缺氧区自流进入MBR单元，MBR单元系统由活性污泥和膜组件组成，膜组件为能抽拉式膜片或平板膜结构，MBR单元与好氧区连接，从好氧区设有连接至缺氧区的回流管。
2.根据权利要求1所述一种河道废水循环处理MBR装置，其特征是在平板膜之间增加了空气擦洗装置。
说明书
一种河道废水循环处理MBR装置
一、技术领域
本实用新型装置是一种污水处理装置，该实用新型装置主要应用于微污染的河道水 的处理。
二、背景技术
水是经济发展和社会可持续发展的一个重要因素。随着城市规模的扩大、工业的发 展和人口的增加，水环境污染已成为制约许多地区可持续发展的一大难题。
一体化膜生物反应器(MBR)，也称浸没式膜生物反应器是近年兴起的一种新型工艺， 该工艺将膜组件置于生物反应器中，通过工艺泵的负压抽吸作用得到膜过滤出水，应用 于MBR的膜组件有中空纤维膜、管式陶瓷膜和平板式膜。该工艺可以把固形物及其他大 分子物质直接留在生物反应器内，通过曝气在池内造成一定的旋转流，以增加膜表面的 紊流和减轻膜表面的污染。由于不需要混合液的循环系统，能耗较低，较分置式的MBR 占地更为紧凑，不需复杂的支撑体，由此在污水的处理的技术研究倍受关注。
在MBR工艺中，由于用膜组件代替了传统活性污泥工艺中的二沉池，可以进行高效 的固液分离，克服了传统工艺中出水水质不够稳定、污泥容易膨胀等不足，从而具有下 列优点：
1.高效地进行固液分离，抗冲击负荷能力强，出水水质优质稳定，可以完全去除SS， 对细菌和病毒也有很好的截留效果，出水可直接回用;
2.由于膜的高效截留作用，可使微生物完全截留在生物反应器内，实现反应器水力 停留时间(HRT)和污泥龄(SRT)的完全分离，使运行控制更加灵活稳定;
3.生物反应器内能维持高浓度的微生物量，可高达10g/L以上，处理装置容积负荷 高，占地面积可减少到传统活性污泥法的1/3到1/5;
4.有利于增殖缓慢的微生物如硝化细菌的截留和生长，系统硝化效率得以提高。也 可增长一些难降解有机物在系统中的水力停留时间，有效地将分解难降解有机物的微生 物滞留在反应器内;
5.MBR一般都在高容积负荷、低污泥负荷下运行，剩余污泥产量低，排泥周期长 达60天，降低了污泥处理费用;
6.可以实现完全的自动控制，操作管理方便。
7.通过独特的运行方式，膜表面不易堵塞，膜清洗间隔时间长，洗膜方式简单易行， 从而减少了设备维护工作。
因此，研究新型的MBR装置具有十分广阔的前景和深远的意义。
三、发明内容
本实用新型目的是：提出一种新型的MBR装置，尤其是河道废水循环处理MBR装置， 克服现有技术的缺陷，提供一种节能节能高效的污水处理装置。具有可抽拉式膜片设计， 便于安装拆卸;它采用连续进水，自吸泵间歇抽吸出水。

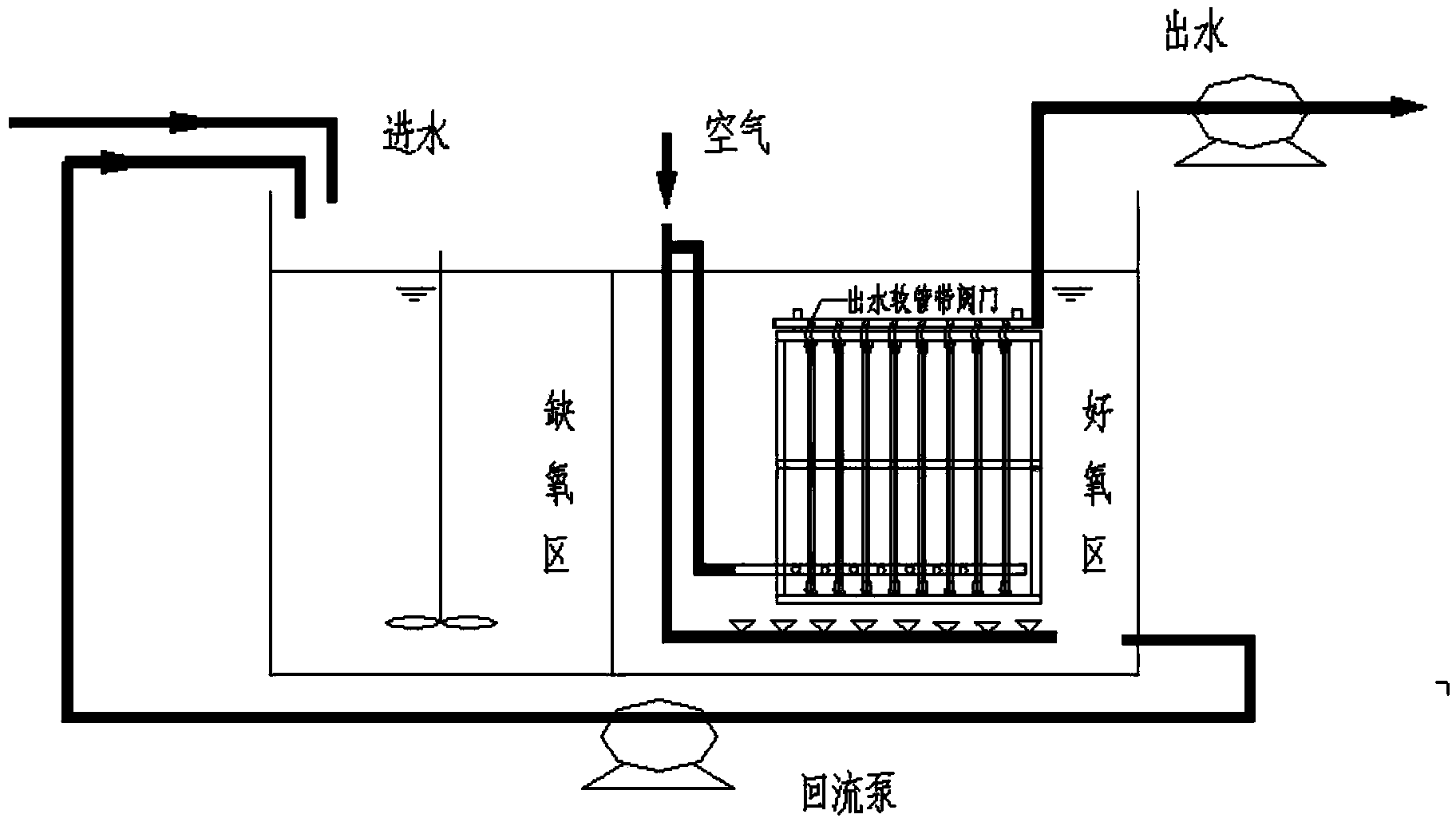

本实用新型技术方案是，河道废水循环处理MBR装置，包括进水处的缺氧区、MBR 单元，MBR单元由活性污泥生长的膜组件组成，膜组件下方设有微孔曝气器，缺氧区自 流进入MBR单元(系统)，MBR单元由活性污泥和膜组件组成，膜组件为能抽拉式膜片或 平板膜结构，MBR单元与好氧区连接，从好氧区设有连接至缺氧区的回流管。
在平板膜之间增加了专门的空气擦洗装置，采用独立结构连接，便于拆缷和检修;
本实用新型MBR处理装置，尤其适用于微污染的河道水处理。
鼓风机通过微孔曝气器向MBR系统中连续供氧以满足微生物生长，同时大量气泡以 较高的速度穿过膜组件，气体夹带的水流对膜表面形成一定的水力剪切和冲刷作用，防 止膜表面污染物过度沉积，大大延长了膜的化学清洗周期。
本实用新型装置另外增设了空气擦洗装置，形成强烈的旋流，以增加膜表面的紊流， 加强对膜表面的冲刷，减轻微生物等杂物对膜表面的污染，增加膜通量，减少对膜组件 进行离线清洗的次数。
本实用新型有益效果：本实用新型装置通过对曝气量、出水流量、污泥浓度等参数 的调节，使系统达到最佳的运行状态，确保出水可以达标。本实用新型装置结构简单、 运行可靠、减少运行成本及建设成本，从而创造巨大的环境效益和社会效益。
