申请日2014.08.28
公开(公告)日2014.12.10
IPC分类号C02F7/00; G05B19/05
摘要
一种适用于城镇污水处理的曝气自控系统硬件架构，其包括带进水管的集水井、带出水管的曝气池、鼓风机房、PLC自控柜，该集水井通过出水管道与该曝气池相连通，该鼓风机房内设置鼓风系统，该鼓风系统通过风管与该曝气池相连通。该集水井内设置有COD检测仪，该出水管道上设置有流量计，该COD检测仪和该流量计分别与该PLC自控柜连接。该曝气池内底部设置有曝气系统，且该曝气池内设置有DO检测仪和浊度仪，该DO检测仪和该浊度仪分别与该PLC自控柜相连接。该鼓风系统上设置有压力表、空气流量计，该压力表、空气流量计分别与PLC自控柜相连接。本实用新型可减少曝气系统人工操作，增强污水处理效率，为城镇污水厂节约成本。
权利要求书
1. 一种适用于城镇污水处理的曝气自控系统硬件架构，其包括带进水管的集水井、带出水管的曝气池、鼓风机房、PLC自控柜，该集水井通过出水管道与该曝气池相连通，该鼓风机房内设置鼓风系统，该鼓风系统通过风管与该曝气池相连通，其特征在于，
该集水井内设置有COD检测仪，该出水管道上设置有流量计，该COD检测仪和该流量计分别与该PLC自控柜连接;该曝气池内底部设置有曝气系统，且该曝气池内设置有DO检测仪和浊度仪，该DO检测仪和该浊度仪分别与该PLC自控柜相连接;该鼓风系统上设置有压力表、空气流量计，该压力表、空气流量计分别与PLC自控柜相连接。
2.根据权利要求1所述的适用于城镇污水处理的曝气自控系统硬件架构，其特征在于，该DO检测仪和该浊度仪设置于该曝气池尾端。
说明书
适用于城镇污水处理的曝气自控系统硬件架构
技术领域
本实用新型涉及污水处理厂曝气系统，特别指一种适用于城镇污水处理的曝气自控系统硬件架构。
背景技术
曝气系统处理技术是城镇污废水生物处理技术中广泛采用的工艺技术。曝气系统为污水中的好氧生物(即活性污泥)提供充足的氧，促进好氧生物新陈代谢，分解水中有机成分，转化为自身能量，快速增殖。
目前，城镇污水处理厂所采用的曝气系统，均为建设厂区时，设计人员根据某一历时数据计算所得出的曝气量与曝气时间，而进行系统曝气，实际上，厂区进水水量与水质时刻在变化，运行时的曝气系统变化量不大，曝气时间人为调控，曝气时间与曝气量均得不到很好的调控，致使不能彻底分解水中的有机成分或是过量耗电;部分城镇污水处理厂曝气系统设置有自控系统，但均不能根据进水水量与水质实现调控，且系统自动化程度不高，人工操作较多，无法实现曝气时间自控，污水处理系统不稳定，处理效率较低，出水难以满足要求。
实用新型内容
针对现有污水处理曝气自控系统的不足，本实用新型提供一种能对曝气进行调控，且使用效果好，人工操作少，处理效率高的适用于城镇污水处理的曝气自控系统硬件架构。

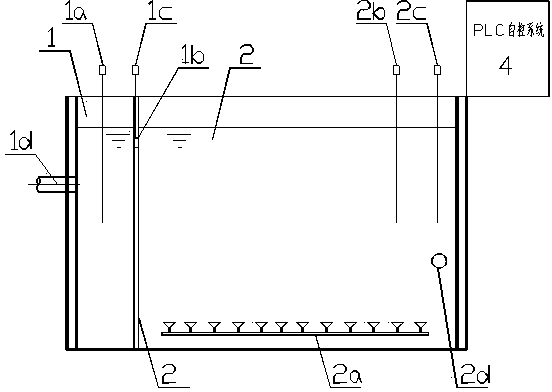

为了解决上述技术问题，本实用新型所采用的技术方案是：一种适用于城镇污水处理的曝气自控系统硬件架构，其包括带进水管的集水井、带出水管的曝气池、鼓风机房、PLC自控柜。该集水井通过出水管道与该曝气池相连通。该鼓风机房内设置鼓风系统，该鼓风系统通过风管与该曝气池相连通，该鼓风系统上设置有压力表、空气流量计，该压力表、空气流量计分别与PLC自控柜相连接。该集水井内设置有COD检测仪，该出水管道上设置有水流量计，该COD检测仪和该水流量计分别与该PLC自控柜连接。该曝气池内底部设置有曝气系统，且该曝气池内设置有DO检测仪和浊度仪，该DO检测仪和该浊度仪分别与该PLC自控柜相连接。
上述方案的进一步改进为，该DO检测仪和该浊度仪设置于该曝气池尾端。
本实用新型适用于城镇污水处理的曝气自控系统硬件架构技术原理为：设置在集水井上的COD检测仪与设置在集水井出水管道上的流量计所测进水COD与流量分别输入PLC自控柜，并由PLC自控柜自动推算出进水COD;PLC自控柜再通过COD检测值与流量值，参照本地区区域城镇污水生化值，计算出瞬时水中所含有机成分;通过设置在鼓风机房鼓风系统上的压力表、空气流量计，结合曝气池所含曝气器数量及有效水深，参照曝气器传氧效率等计算出曝气量;通过设置在曝气池上的浊度仪，搜集污泥浓度，参照污泥浓度降解有机成分所需氧量，计算出曝气所需时间，通过DO检测仪监测DO值，判断曝气量是否达到要求，进而实现自动控制。
对上述技术原理，申请人声明，其中涉及的PLC自控柜控制方法为一种常规技术手段，是本领域技术人员不需付出创造性劳动就可实现的。
与现有技术相比，本实用新型的有益效果是：本实用新型在城镇污废水曝气自控系统中设置PLC自控柜，并在集水井内设置COD检测仪和流量计，在曝气池内设置DO检测仪和浊度仪，根据集水井进水的COD值和流量情况计算出曝气量，并通过浊度仪计算出曝气时间，不仅减少了人工操作，使人工工作量小，且污水处理系统稳定，处理效率高，为污废水厂节约了成本。
