申请日2014.11.18
公开(公告)日2016.07.13
IPC分类号B01D29/01
摘要
本发明公开了一种酸洗污泥滤水槽，所述的滤水槽为圆柱形的槽体，所述的槽体中部设有滤水层，所述的滤水层的为带有弹性的滤水网，所述的滤水层的下方设有在槽体内上下移动的引流板，所述的引流板的两端设有连接杆固定连接在高度调节电机上，所述的引流板上均匀分布有多个三角形引流块，相邻的两个引流块之间的引流板上设有导流孔连通槽体下部;本发明主要是通过可以活动的三角形的引流板配合弹性的滤水网结构，方便将堆积在一起的污泥内上部和下部的废水滤除，滤水效率较高;得到的产品不会积聚成块，方便运输和下一步的工艺生产，大大提高了企业回收酸洗污泥的工作效率。
权利要求书
1.一种酸洗污泥滤水槽，所述的滤水槽为圆柱形的槽体，所述的槽体上方设有污泥进料口，所述的槽体的底部设有排水口，所述的槽体的侧方设有出料口，所述的槽体中部设有滤水层，其特征在于，所述的滤水层为带有弹性的滤水网，所述的滤水层的下方设有在槽体内上下移动的引流板，所述的引流板的两端设有连接杆，连接杆固定连接在高度调节电机上，所述的引流板上均匀分布有多个三角形引流块，相邻的两个引流块之间的引流板上设有导流孔连通槽体下部。
2.根据权利要求1所述的酸洗污泥滤水槽，其特征在于，所述的槽体的顶部设有旋转电机，所述的旋转电机通过搅拌桨连接在滤水层的正上方。
3.根据权利要求1所述的酸洗污泥滤水槽，其特征在于，所述的槽体的下部设有圆锥形的导流出水板，所述的排水口设置在导流出水板的底部。
4.根据权利要求1所述的酸洗污泥滤水槽，其特征在于，所述的引流板在槽体内的移动距离与三角形引流块的高度相同。
5.根据权利要求1或2或3或4所述的酸洗污泥滤水槽，其特征在于，所述的出料口设置在滤水层上方，出料口的底部与滤水层的顶部在同一高度上。
6.根据权利要求1所述的酸洗污泥滤水槽，其特征在于，所述的引流块为等腰三角形的引流块，所述的等腰三角形的引流块其底角的角度范围为60～75°。
说明书
酸洗污泥滤水槽
技术领域
本发明涉及酸洗污泥的回收再利用设备领域，尤其涉及一种除去酸洗污泥中含有的多余水分的滤水槽。
背景技术
不锈钢酸洗是为了使钢材表面整洁,在钢材加工以前用硫酸或盐酸、硝酸、氢氟酸,或用上述几种酸的混合液,一边加温一边对钢材进行酸洗除锈的过程。酸洗污泥主要来自冲洗钢材的表面余酸产生的清洗的废水和废渣，这些废水和废渣在传输过程中，最终形成酸洗污泥。酸洗污泥中含有大量的重金属元素，不能直接排放到环境中，通过对酸洗污泥进行处理，回收再利用其中的金属元素成为人们需要解决的问题。
酸洗污泥在回收过程中，一般要经过初始的滤水步骤，将污泥中过多的水滤去;目前常用的做法如暴晒，风干等方式，这些方法需要将污泥铺开，耗费大量的时间进行晾干;同时人们采用板框压滤机对酸洗污泥进行压滤操作，该操作工作效率较高，可以很快得到去除大部分水分后的产品，但是由于板框压滤机在压滤完成后，由于压滤机本身的作用力下，得到的产品容易积聚成块，不方便运输和下一步的工业生产，相比暴晒和风干得到的产品的体积较大，需要经过粉碎后才能进行下一步的生产。
发明内容
针对上述存在的问题，本发明提供一种工作效率高，方便得到小体积的酸洗污泥产品的滤水槽。

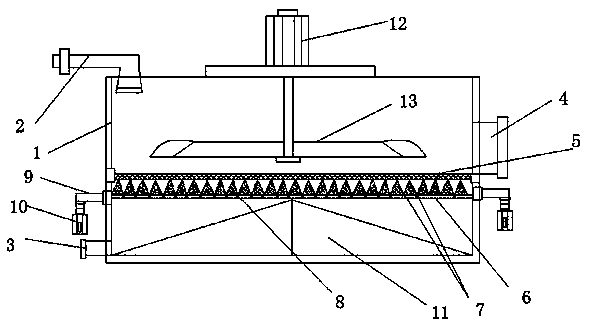

为了达到上述目的，本发明采用的技术方案如下：一种酸洗污泥滤水槽，所述的滤水槽为圆柱形的槽体，所述的槽体上方设有污泥进料口，所述的槽体的底部设有排水口，所述的槽体的侧方设有出料口，所述的槽体中部设有滤水层，所述的滤水层的为带有弹性的滤水网，所述的滤水层的下方设有在槽体内上下移动的引流板，所述的引流板的两端设有连接杆固定连接在高度调节电机上，所述的引流板上均匀分布有多个三角形引流块，相邻的两个引流块之间的引流板上设有导流孔连通槽体下部。
本发明所述的槽体的顶部设有旋转电机，所述的旋转电机通过搅拌桨连接在滤水层的正上方;通过搅拌电机带动滤水层上方酸洗污泥的传动，不仅防止污泥堵塞滤水层同时在搅拌桨的带动下，防止酸洗污泥积聚成块，方便小体积产品的收集。
本发明所述的槽体的下部设有圆锥形的导流出水板，所述的排水口设置在导流出水板的底部;通过圆锥形的导流出水板结构，方便将酸洗污泥中多余的酸洗废水导出滤水槽，避免滤水槽中废液较多，将酸洗废水传输到废水回收工艺的设备中。
本发明所述的引流板在槽体内的移动距离与三角形引流块的高度相同;引流板在槽体内上下移动，配合着搅拌桨的搅动，通过引流板上的三角形的引流块带动弹性滤水网刺入酸洗污泥中，通过倾斜的坡度进行引流，避免了酸洗污泥因为积聚在一起而导致的污泥上部的废水无法排除的问题，操作简单方便，实用效果好。
本发明所述的出料口设置在滤水层上方，出料口的底部与滤水层的顶部在同一高度上;出料口主要是方便滤水完成后的酸洗污泥的出料工作，通过该高度的出料口结构，方便讲滤水层上方的酸洗污泥全部排出滤水槽。
本发明所述的引流块为等腰三角形的引流块，所述的等腰三角形的引流块其底角的角度范围为60～75°;坡度太小的引流块引流效果较差，废液在引流块上滑落的速度较慢，坡度太大的引流块其顶部的尖角太过尖锐，在长期工作过程中可能会损伤滤水网。
本发明的优点在于：本发明主要是通过可以活动的三角形的引流板配合弹性的滤水网结构，方便将堆积在一起的污泥内上部和下部的废水滤除，配合搅拌桨结构，滤水效率较高;同时最终得到的产品不会积聚成块，方便运输和下一步的工艺生产，滤水完成后，滤水网上的产品可以方便的排除滤水槽，操作简单方便，大大提高了企业回收酸洗污泥的工作效率。
