申请日2014.08.28
公开(公告)日2015.03.18
IPC分类号C02F1/24; C02F1/52
摘要
本实用新型公开了一种小型化工污水快速处理设备，包括反应池，所述反应池的底部由底板和滤网构成，滤网下方设置沉淀池;所述底板和滤网的上方依次设置有出药管和曝气管，出药管连接在反应池侧面的药箱内，药箱还设有进气管，进气管连接气泵，而反应池底部的曝气管通过连接气泵，同时沉淀池的顶部设有刮泥板，刮泥板通过电机驱动，所述反应池的上方设有污水管道。通过反应池的底部安装曝气管，由气流带动水流运动，使得反应池内污水与药剂充分混合，从而使得污水中的物质可以与药剂中和，同时产生的沉淀和污水中带有的污渍可以通过气浮达到反应池的表面，最后被刮泥板刮除。
权利要求书

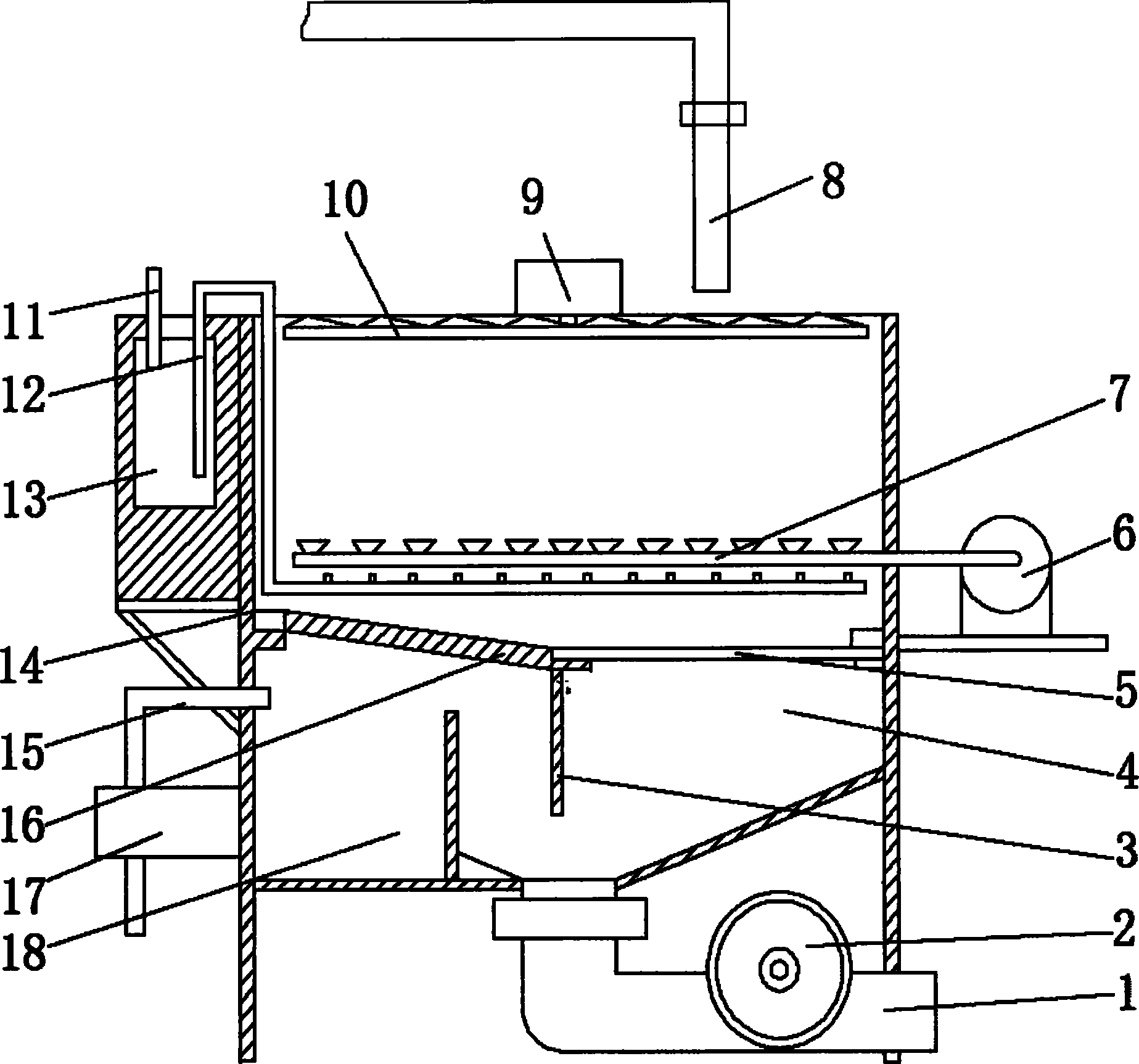

1.一种小型化工污水快速处理设备，包括污泥管道、排污泵、隔板组件、沉淀池、 滤网、气泵、曝气管、污水管道、电机、刮泥板、进气管、出药管、药箱、反应池、出水 管、底板、电磁阀和清水池，其特征在于，所述反应池的底部由底板和滤网构成，滤网下 方设置沉淀池;所述底板和滤网的上方依次设置有出药管和曝气管，出药管连接在反应池 侧面的药箱内，药箱还设有进气管，进气管连接气泵，而反应池底部的曝气管通过连接气 泵，同时沉淀池的顶部设有刮泥板，刮泥板通过电机驱动，所述反应池的上方设有污水管 道;所述沉淀池连接清水池，且沉淀池和清水池之间设有隔板组件，隔板组件由上隔板和 下隔板组成，沉淀池的底部连接污泥管道，污泥管道上连接排污泵;所述清水池连接出水 管，出水管上连接电磁阀。
2.根据权利要求1所述的一种小型化工污水快速处理设备，其特征在于，所述底板 倾斜设置。
3.根据权利要求1所述的一种小型化工污水快速处理设备，其特征在于，所述沉淀 池的底部为漏斗状。
说明书
一种小型化工污水快速处理设备
技术领域
本实用新型涉及一种污水快速处理设备，具体是一种小型化工污水快速处理设备。
背景技术
水污染问题是经济社会发展必须重视的一个问题，化工行业作为一个高污染行业，也 必须与时俱进，化工企业生产过程中产生的污水必须经过无害化处理，达到排放标准才可 排放。现在，化工厂使用的污水处理设备大多由多种独立设备组合而成，存在安装成本高、 设备占用面积大、操作不便等问题。
实用新型内容
本实用新型的目的在于提供一种小型化工污水快速处理设备，以解决上述背景技术中 提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种小型化工污水快速处理设备，包括污泥管道、排污泵、隔板组件、沉淀池、滤网、 气泵、曝气管、污水管道、电机、刮泥板、进气管、出药管、药箱、反应池、出水管、底 板、电磁阀和清水池，所述反应池的底部由底板和滤网构成，滤网下方设置沉淀池;所述 底板和滤网的上方依次设置有出药管和曝气管，出药管连接在反应池侧面的药箱内，药箱 还设有进气管，进气管连接气泵，而反应池底部的曝气管通过连接气泵，同时沉淀池的顶 部设有刮泥板，刮泥板通过电机驱动，所述反应池的上方设有污水管道;所述沉淀池连接 清水池，且沉淀池和清水池之间设有隔板组件，隔板组件由上隔板和下隔板组成，沉淀池 的底部连接污泥管道，污泥管道上连接排污泵;所述清水池连接出水管，出水管上连接电 磁阀。
作为本实用新型进一步的方案：所述底板倾斜设置。
作为本实用新型再进一步的方案：所述沉淀池的底部为漏斗状。
与现有技术相比，本实用新型的有益效果是：通过反应池的底部安装曝气管，由气流 带动水流运动，使得反应池内污水与药剂充分混合，从而使得污水中的物质可以与药剂中 和，同时产生的沉淀和污水中带有的污渍可以通过气浮达到反应池的表面，最后被刮泥板 刮除;且本实用将反应池和沉淀池上下连接设置，结构紧凑，布局合理，设备占地面积小， 操作方便。
