申请日2014.08.25
公开(公告)日2014.12.17
IPC分类号F04D29/66; F04D13/02
摘要
本实用新型属于污水泵技术领域，尤其是涉及一种隔震污水泵。它解决了现有技术设计不够合理等技术问题。安装框架下部固定有两个第一泵体安装体且两个第一泵体安装体呈倒八字设置，抽水泵体底部设有两个第二泵体安装体且两个第二泵体安装体呈倒八字设置，第一泵体安装体与第二泵体安装体之间通过泵体吸震垫相连;安装框架下部还固定有两个第一发动机安装体且两个第一发动机安装体呈倒八字设置，发动机底部设有两个第二发动机安装体且两个第二发动机安装体呈倒八字设置，第一发动机安装体与第二发动机安装体之间通过由弹性材料制成的发动机吸震垫相连。与现有的技术相比，本隔震污水泵的优点在于：1、设计合理，结构简单，能够减少噪音。
权利要求书

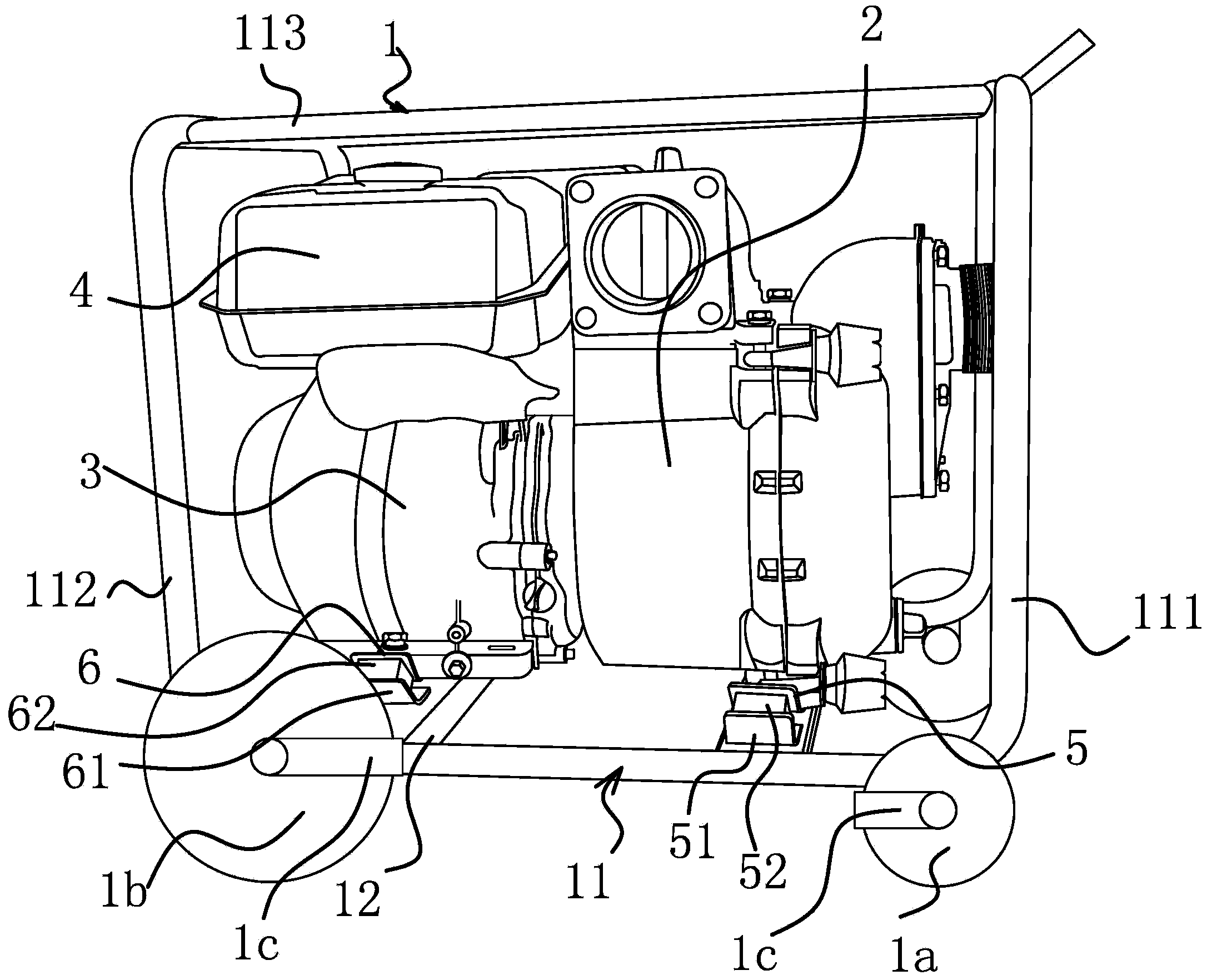

1.一种隔震污水泵，包括安装框架(1)，所述的安装框架(1) 前部设有抽水泵体(2)，在抽水泵体(2)上连接有设于安装框架 (1)后部的发动机(3)，所述的发动机(3)与抽水泵体(2)相 连，在发动机(3)顶部固定有用于向发动机(3)供油的储油箱 (4)，其特征在于，所述的安装框架(1)下部固定有两个第一泵 体安装体(5)且两个第一泵体安装体(5)呈倒八字设置，所述 的抽水泵体(2)底部设有两个第二泵体安装体(51)且两个第二 泵体安装体(51)呈倒八字设置，所述的第一泵体安装体(5)与 第二泵体安装体(51)之间通过由弹性材料制成的泵体吸震垫(52) 相连;所述的安装框架(1)下部还固定有两个第一发动机安装体 (6)且两个第一发动机安装体(6)呈倒八字设置，所述的发动 机(3)底部设有两个第二发动机安装体(61)且两个第二发动机 安装体(61)呈倒八字设置，所述的第一发动机安装体(6)与第 二发动机安装体(61)之间通过由弹性材料制成的发动机吸震垫 (62)相连。
2.根据权利要求1所述的隔震污水泵，其特征在于，所述的 安装框架(1)包括两个对称设置的侧框(11)，两个侧框(11) 的底部通过至少两根相互平行设置的横杆(12)相连，所述的第 一泵体安装体(5)固定在其中一根横杆(12)上，所述的第一发 动机安装体(6)固定在另一根横杆(12)上。
3.根据权利要求2所述的隔震污水泵，其特征在于，所述的 两个侧框(11)的前后两端分别固定有呈倒U型的前端架(111) 和后端架(112)，两个侧框(11)的上端通过至少一根纵杆(113) 相连。
4.根据权利要求1或2或3所述的隔震污水泵，其特征在于， 所述的安装框架(1)的前端底部对称设有两个前滚轮(1a)，安 装框架(1)的后端底部对称设有两个后滚轮(1b)。
5.根据权利要求4所述的隔震污水泵，其特征在于，所述的 后滚轮(1b)的尺寸大于前滚轮(1a)的尺寸，在前滚轮(1a) 和后滚轮(1b)侧部分别设有由弹性材料制成的刹车块(1c)。
6.根据权利要求1或2或3所述的隔震污水泵，其特征在于， 所述的储油箱(4)由塑料制成且在储油箱(4)与发动机(3)之 间设有弹性垫圈。
说明书
隔震污水泵
技术领域
本实用新型属于污水泵技术领域，尤其是涉及一种隔震污水 泵。
背景技术
污水泵属于离心杂质的一种，具有多种形式：如潜水式和干 式二种，目前最常用的潜水式为WQ型潜水污水泵，最常见的干式 污水泵如W型卧式污水泵和WL型立式污水泵二种。主要用于输送 城市污水，粪便或液体中含有纤维。纸屑等固体颗粒的介质，通 常被输送介质的温度不大于80℃。现有技术中的干式污水泵在使 用过程中因泵体直接与地面接触，导致在使用过程中会产生震动 噪声，使得污水泵无法应用于噪声控制严格的场合。
例如，中国专利文献公开了一种水泵减震降噪装置[申请号： 201420035658.1]，包括水箱、水泵、基板和软质硅胶钉，基板垂 直固定在该水箱的侧壁上，该水泵通过4个软质硅胶钉间隔固定 在该基板上，且该水泵间隔设置在该水箱底面的上方。
上述方案虽然在一定程度上减少了噪音，但是仍然存在着设 计不够合理，不适用于需要经常移动的污水泵，安装较为繁琐。
发明内容
本实用新型的目的是针对上述问题，提供一种设计合理，结 构简单，能够减少噪音的隔震污水泵。
为达到上述目的，本实用新型采用了下列技术方案：本隔震 污水泵，包括安装框架，所述的安装框架前部设有抽水泵体，在 抽水泵体上连接有设于安装框架后部的发动机，所述的发动机与 抽水泵体相连，在发动机顶部固定有用于向发动机供油的储油箱， 其特征在于，所述的安装框架下部固定有两个第一泵体安装体且 两个第一泵体安装体呈倒八字设置，所述的抽水泵体底部设有两 个第二泵体安装体且两个第二泵体安装体呈倒八字设置，所述的 第一泵体安装体与第二泵体安装体之间通过由弹性材料制成的泵 体吸震垫相连;所述的安装框架下部还固定有两个第一发动机安 装体且两个第一发动机安装体呈倒八字设置，所述的发动机底部 设有两个第二发动机安装体且两个第二发动机安装体呈倒八字设 置，所述的第一发动机安装体与第二发动机安装体之间通过由弹 性材料制成的发动机吸震垫相连。
在上述的隔震污水泵中，所述的安装框架包括两个对称设置 的侧框，两个侧框的底部通过至少两根相互平行设置的横杆相连， 所述的第一泵体安装体固定在其中一根横杆上，所述的第一发动 机安装体固定在另一根横杆上。
在上述的隔震污水泵中，所述的两个侧框的前后两端分别固 定有呈倒U型的前端架和后端架，两个侧框的上端通过至少一根 纵杆相连。
在上述的隔震污水泵中，所述的安装框架的前端底部对称设 有两个前滚轮，安装框架的后端底部对称设有两个后滚轮。
在上述的隔震污水泵中，所述的后滚轮的尺寸大于前滚轮的 尺寸，在前滚轮和后滚轮侧部分别设有由弹性材料制成的刹车块。
在上述的隔震污水泵中，所述的储油箱由塑料制成且在储油 箱与发动机之间设有弹性垫圈。
与现有的技术相比，本隔震污水泵的优点在于：1、设计合理， 结构简单，能够减少噪音。2、隔震效果好，结构牢固，使用寿命 长。3、便于移动，没有使用限制。
