申请日2014.12.09
公开(公告)日2015.03.11
IPC分类号C02F9/02
摘要
本发明公开了一种自动化程度高的养殖废水生化前处理系统，包括格栅池、搅拌池、固液分离机和初沉池，固液分离机下箱体的左右侧板之间安装有螺旋挤出机，绞龙套筒的左端向下机箱外延伸，该蛟龙套筒的延伸部的端部的下侧设有出渣口，蛟龙套筒位于下机箱内的部分的上侧开有进料口，蛟龙套筒以及其延伸部的底部设有透水孔，绞龙套筒的延伸部的下方设有废水收集箱，左右两侧的直角梯形板的上部之间设有废水缓冲箱，废水缓冲箱的背板上设有废水进口，废水缓冲箱的前侧板和蛟龙套筒的进料口的后侧板之间设有滤网，废水出口与废水进口相连，下箱体后部内设有清洗水箱和高压水枪。高压水枪通过水枪摆动装置实现上下左右摆动。结构简单，设计合理。
摘要附图
权利要求书
1.一种自动化程度高的养殖废水生化前处理系统，包括格栅池(24)、搅 拌池(25)、固液分离机和初沉池(26)，所述格栅池(24)与搅拌池(25)相 连，所述搅拌池(25)上方设有机械搅拌(25a)，抽水泵(27)将搅拌池(25) 内的混合物抽到固液分离机内进行固液分离，其特征在于：所述固液分离机包 括上端开口的下箱体(1)，所述下箱体(1)的底板(1a)为从前到后逐渐向下 倾斜的斜板，所述下箱体(1)的背板的下部设有出水口(4)，所述出水口(4) 通过管道与初沉池(26)的进水口相连，所述下箱体(1)的左右侧板向上延伸， 所述下箱体(1)向上的延伸部为直角梯形板(2)，该直角梯形板(2)斜边位 于前侧，所述下箱体(1)的左右侧板上部的前端对称设有螺旋挤压机套筒安装 孔(3)，在该螺旋挤压机套筒安装孔(3)中通过法兰盘安装有螺旋挤出机，所 述螺旋挤出机包括绞龙套筒(16)、位于绞龙套筒(16)内的螺旋绞龙(17)， 所述绞龙套筒(16)的左端向下机箱(1)外延伸，该蛟龙套筒(16)的延伸部 (16a)的端部的下侧设有出渣口(16b)，所述蛟龙套筒(16)位于下机箱(1) 内的部分的上侧开有进料口(16c)，所述蛟龙套筒(16)以及其延伸部(16a) 的底部设有透水孔(16d)，所述绞龙套筒(16)的延伸部(16a)的下方设有废 水收集箱(18)，所述废水收集箱(18)位于下机箱(1)的左侧壁和出渣口(16b) 之间，所述废水收集箱(18)的底端设有废水出口(18a);
所述下箱体(1)内的后部设有清洗水箱(20)，所述清洗水箱(20)上设 有清洗水进口(20a)和清洗水出口(20b)，所述左侧的直角梯形板(2)的下 部设有清洗水管进口(2a)，与水泵相连的清洗水管从清洗水管进口(2a)进来 与高压水枪(22)的进水口相连，所述高压水枪(22)通过水枪摆动装置(23) 驱动实现上下左右的摆动，所述水枪摆动装置(23)包括竖向转轴(23-1)、横 向转轴(23-2)和箱体(23-16)，所述箱体(23-16)安装在清洗水箱(20)的 底盖板上，所述箱体(23-16)内的中部设有横向板(23-16a)，所述竖向转轴 (23-1)的两端通过轴承安装在箱体(23-16)的顶板和横向板(23-161)上， 所述竖向转轴(23-1)的上端伸出箱体(23-16)外与安装在箱体(23-16)顶 板上的电机相连，所述竖向转轴(23-1)的下端伸到横向板(23-16a)下，所 述横向转轴(23-2)两端通过轴承安装在箱体(23-16)的左右侧壁上，所述横 向转轴(23-2)的左端伸到箱体(23-16)外，所述箱体(23-16)的左侧壁的 下部设有连接轴套筒(23-16b);
所述竖向转轴(23-1)的中部固套有蜗轮(23-3)，所述横向转轴(23-2) 中部也对应固套有蜗轮(23-3)，所述横向转轴(23-2)和竖向转轴(23-1)上 的蜗轮(23-3)啮合，所述竖向转轴(23-1)的下端连接有第一连杆(23-4)， 该第一连杆(23-4)的端部通过销子(23-5)与第二连杆(23-6)的一端连接， 所述第二连杆(23-6)的另一端通过销子(23-5)与连接轴(23-7)的一端相 连，所述连接轴(23-7)的另一端从连接轴套筒(23-16b)穿出箱体(23-16) 外与枪杆固定筒(23-8)相连，所述枪杆固定筒(23-8)的侧面一上一下焊接 有两块连接板(23-9)，所述连接轴(23-7)的另一端通过销子(23-5)连接在 两个连接板(23-9)之间的上部，所述高压水枪(22)的枪杆固定在枪杆固定 筒(23-8)内;
所述横向转轴(23-2)的左端连接有第三连杆(23-11)，所述第三连杆 (23-11)的端部通过销子(23-5)与第四连杆(23-12)的上部相连，所述连 接轴(23-7)伸出部上套装有转动套筒(23-13)，所述转动套筒(23-13)的上 侧相对设有两个竖向安装支板(23-14)，所述第四连杆(23-12)的下端通过销 子(23-5)连接在两个竖向安装支板(23-14)之间;
所述转动套筒(23-13)的远离第四连杆(23-12)的侧面一上一下设有两 个横向安装支板(23-10)，所述两个横向安装支板(23-10)之间通过销子(23-5) 连接有第五连杆(23-15)，所述第五连杆(23-15)的一端连接在两个横向安装 支板(23-10)之间，另一端通过销子(23-5)连接在两块连接板(23-9)之间 的下部;
所述左右两侧的直角梯形板(2)的上部之间设有废水缓冲箱(8)，所述废 水缓冲箱(8)的背板上设有废水进口(9)，该废水进口(9)与抽水泵(27) 的出口相连，所述废水出口(18a)也与废水进口(9)相连，所述废水缓冲箱 (8)的前侧板的高度低于背板的高度;所述废水缓冲箱(8)的前侧板上端和 蛟龙套筒(16)的进料口(16c)的后侧板之间设有滤网(19);
所述初沉池(26)的底板上靠近其进水口的位置设有凹坑(26a)，在该凹 坑(26a)的底部设有排泥管(26b)。
2.根据权利要求1所述自动化程度高的养殖废水生化前处理系统，其特征 在于：所述蛟龙套筒(16)的进料口(16c)的前侧板的上端设有前挡板(5)， 所述前挡板(5)伸到下箱体(1)的前侧板外的上方，该前挡板(5)的两侧与 直角梯形板(2)的斜边的下部之间连接有侧挡板(6)，所述前挡板(5)的上 端铰接有盖板(7)，所述盖板(7)的两侧对应侧挡板(6)设置有侧盖板(71)， 所述绞龙套筒(16)的进料口(16c)的后侧板的上端设有后挡板(13)，所述 后挡板(13)和前挡板(5)呈倒八字形分开。
3.根据权利要求2所述自动化程度高的养殖废水生化前处理系统，其特征 在于：所述左右两侧的直角梯形板(2)的内侧设有倾斜的滤网放置板(10)， 所述废水缓冲箱(8)的前侧板的上端焊接有角钢(11)，所述角钢(11)的顶 点的内侧焊接在废水缓冲箱(8)的前侧板的上端，所述滤网(19)固定在滤网 放置板(10)上，所述滤网(19)的上端伸到角钢(11)位于废水缓冲箱(8) 外的侧板下方，所述滤网(19)的下端连接在后挡板(13)的上端。
4.根据权利要求1所述自动化程度高的养殖废水生化前处理系统，其特征 在于：所述左右两侧的直角梯形板(2)的斜边的上部之间设有上盖板(14)， 所述上盖板(14)为由顶板和位于顶板两侧的支板组成的n形盖板，所述上盖 板(14)的两支板的下端连接在左右直角梯形板(2)的斜边上，所述滤网(19) 的上部位于上盖板(14)下方。
5.根据权利要求1-4任一项所述自动化程度高的养殖废水生化前处理系统， 其特征在于：所述废水缓冲箱(8)内废水进口(9)的前方设有废水挡板(12)。
6.根据权利要求1所述自动化程度高的养殖废水生化前处理系统，其特征 在于：所述直角梯形板(2)的直角边之间设有后门板(15)。
7.根据权利要求1所述自动化程度高的养殖废水生化前处理系统，其特征 在于：所述蛟龙套筒(16)的延伸部(16a)的前后侧壁的上部分别焊接有水箱 连接板(16e)，所述废水收集箱(18)的前后侧壁向上延伸与该水箱连接板(16e) 相连。
8.根据权利要求1所述自动化程度高的养殖废水生化前处理系统，其特征 在于：所述绞龙套筒(16)的延伸部(16a)的端部的上部焊接有电机固定架(16f)。
9.根据权利要求1所述自动化程度高的养殖废水生化前处理系统，其特征 在于：所述滤网(19)的左右两侧设有挡板(19a)。
10.根据权利要求1所述自动化程度高的养殖废水生化前处理系统，其特 征在于：所述箱体(23-16)的左右侧板向下延伸，所述箱体(23-16)的左右 侧板的延伸部的下部向外侧弯折形成安装部(23-16c)，该安装部(23-16c)上 设有螺栓孔，该安装部(23-16c)通过螺栓安装在清洗水箱(1)的顶板上。
说明书
一种自动化程度高的养殖废水生化前处理系统
技术领域
本发明涉及一种自动化程度高的养殖废水生化前处理系统。
背景技术
近年来，随着经济的发展和人民生活水平的提高，畜牧产品需求量也不断 增加，随之促进了我国的畜牧养殖业向着规模化、集约化的方向发展，据调查， 目前国内大多养殖场都采用了干清粪的方式，产生的畜禽养殖废水大都是冲洗 圈舍等废水，这些废水直接排入或随雨水冲刷进入江河湖库，使得水体变黑发 臭。长时间渗入地下，使得地下水中的硝酸盐含量增高，水质恶化，严重污染 了养殖场周边环境及地下水，威胁着养殖场附近居民的身体健康。
养殖废水主要由冲刷猪舍的废水和猪粪组成，水含量大，但是也存在大量粪 渣，目前，普通废水的前处理过程包括格栅池和调节池，格栅池可以将大块杂 质去除，但是格栅池不能去除养殖废水中的粪渣。
另外，目前固液分离机滤网的清洗需要将滤网拆卸下来，人工清洗，清洗效 率低。
发明内容
针对现有的问题，本发明的目的在于提供一种渣液分离效果好的自动化程 度高的养殖废水生化前处理系统。
为了实现上述目的，本发明的技术方案为：一种自动化程度高的养殖废水 生化前处理系统，包括格栅池(24)、搅拌池(25)、固液分离机和初沉池(26)， 所述格栅池(24)与搅拌池(25)相连，所述搅拌池(25)上方设有机械搅拌 (25a)，抽水泵(27)将搅拌池(25)内的混合物抽到固液分离机内进行固液 分离，其特征在于：所述固液分离机包括上端开口的下箱体(1)，所述下箱体 (1)的底板(1a)为从前到后逐渐向下倾斜的斜板，所述下箱体(1)的背板 的下部设有出水口(4)，所述出水口(4)通过管道与初沉池(26)的进水口相 连，所述下箱体(1)的左右侧板向上延伸，所述下箱体(1)向上的延伸部为 直角梯形板(2)，该直角梯形板(2)斜边位于前侧，所述下箱体(1)的左右 侧板上部的前端对称设有螺旋挤压机套筒安装孔(3)，在该螺旋挤压机套筒安 装孔(3)中通过法兰盘安装有螺旋挤出机，所述螺旋挤出机包括绞龙套筒(16)、 位于绞龙套筒(16)内的螺旋绞龙(17)，所述绞龙套筒(16)的左端向下机箱 (1)外延伸，该蛟龙套筒(16)的延伸部(16a)的端部的下侧设有出渣口(16b)， 所述蛟龙套筒(16)位于下机箱(1)内的部分的上侧开有进料口(16c)，所述 蛟龙套筒(16)以及其延伸部(16a)的底部设有透水孔(16d)，所述绞龙套筒 (16)的延伸部(16a)的下方设有废水收集箱(18)，所述废水收集箱(18) 位于下机箱(1)的左侧壁和出渣口(16b)之间，所述废水收集箱(18)的底 端设有废水出口(18a);
所述下箱体(1)内的后部设有清洗水箱(20)，所述清洗水箱(20)上设 有清洗水进口(20a)和清洗水出口(20b)，所述左侧的直角梯形板(2)的下 部设有清洗水管进口(2a)，与水泵相连的清洗水管从清洗水管进口(2a)进来 与高压水枪(22)的进水口相连，所述高压水枪(22)通过水枪摆动装置(23) 驱动实现上下左右的摆动，所述水枪摆动装置(23)包括竖向转轴(23-1)、横 向转轴(23-2)和箱体(23-16)，所述箱体(23-16)安装在清洗水箱(20)的 底盖板上，所述箱体(23-16)内的中部设有横向板(23-16a)，所述竖向转轴 (23-1)的两端通过轴承安装在箱体(23-16)的顶板和横向板(23-161)上， 所述竖向转轴(23-1)的上端伸出箱体(23-16)外与安装在箱体(23-16)顶 板上的电机相连，所述竖向转轴(23-1)的下端伸到横向板(23-16a)下，所 述横向转轴(23-2)两端通过轴承安装在箱体(23-16)的左右侧壁上，所述横 向转轴(23-2)的左端伸到箱体(23-16)外，所述箱体(23-16)的左侧壁的 下部设有连接轴套筒(23-16b);
所述竖向转轴(23-1)的中部固套有蜗轮(23-3)，所述横向转轴(23-2) 中部也对应固套有蜗轮(23-3)，所述横向转轴(23-2)和竖向转轴(23-1)上 的蜗轮(23-3)啮合，所述竖向转轴(23-1)的下端连接有第一连杆(23-4)， 该第一连杆(23-4)的端部通过销子(23-5)与第二连杆(23-6)的一端连接， 所述第二连杆(23-6)的另一端通过销子(23-5)与连接轴(23-7)的一端相 连，所述连接轴(23-7)的另一端从连接轴套筒(23-16b)穿出箱体(23-16) 外与枪杆固定筒(23-8)相连，所述枪杆固定筒(23-8)的侧面一上一下焊接 有两块连接板(23-9)，所述连接轴(23-7)的另一端通过销子(23-5)连接在 两个连接板(23-9)之间的上部，所述高压水枪(22)的枪杆固定在枪杆固定 筒(23-8)内;
所述横向转轴(23-2)的左端连接有第三连杆(23-11)，所述第三连杆 (23-11)的端部通过销子(23-5)与第四连杆(23-12)的上部相连，所述连 接轴(23-7)伸出部上套装有转动套筒(23-13)，所述转动套筒(23-13)的上 侧相对设有两个竖向安装支板(23-14)，所述第四连杆(23-12)的下端通过销 子(23-5)连接在两个竖向安装支板(23-14)之间;
所述转动套筒(23-13)的远离第四连杆(23-12)的侧面一上一下设有两 个横向安装支板(23-10)，所述两个横向安装支板(23-10)之间通过销子(23-5) 连接有第五连杆(23-15)，所述第五连杆(23-15)的一端连接在两个横向安装 支板(23-10)之间，另一端通过销子(23-5)连接在两块连接板(23-9)之间 的下部;
所述左右两侧的直角梯形板(2)的上部之间设有废水缓冲箱(8)，所述废 水缓冲箱(8)的背板上设有废水进口(9)，该废水进口(9)与抽水泵(27) 的出口相连，所述废水出口(18a)也与废水进口(9)相连，所述废水缓冲箱 (8)的前侧板的高度低于背板的高度;所述废水缓冲箱(8)的前侧板上端和 蛟龙套筒(16)的进料口(16c)的后侧板之间设有滤网(19);
所述初沉池(26)的底板上靠近其进水口的位置设有凹坑(26a)，在该凹 坑(26a)的底部设有排泥管(26b)。

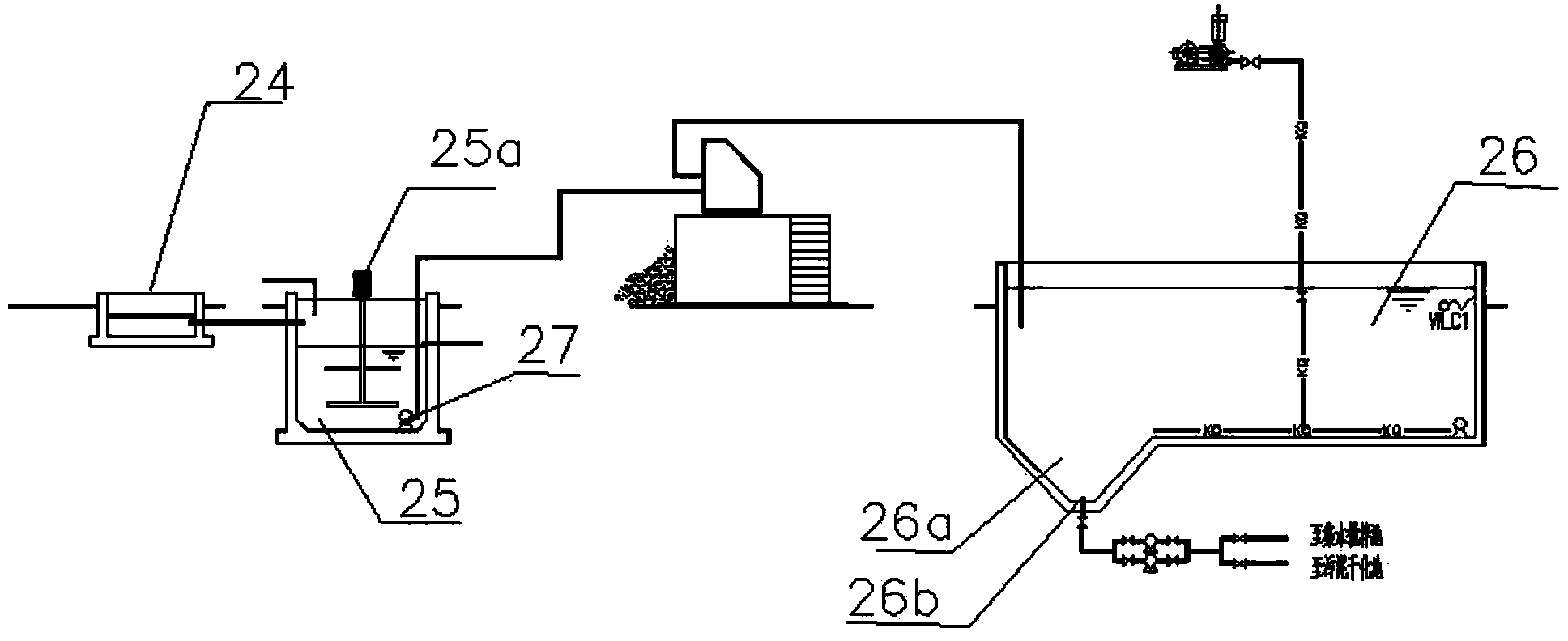

采用上述方案，废水先经过格栅池除去大的杂物，然后进入搅拌池，使得 固液搅拌均匀，再将养殖废水抽到废水缓冲箱内，废水缓冲箱内的废水沿滤网 至上而下往螺旋挤压机中流，在这个过程中，大部分的水被滤网滤走，水流到 下箱体的底板上，从下箱体背面的出水口流出，出水口流出的水进入初沉池进 行初步沉淀，初沉池主要作用是水量调节并预沉淀细小杂物，保障后续水处理 构筑物正常运行.还起到水解酸化废水中大分子有机物的功能。初沉池的底板上 靠近进水口设置凹坑，这样方便清理底部沉淀。
含渣废水从进料口进入蛟龙套筒，多余的水再次从绞龙套筒下部的透水孔流 到机箱内，在螺旋绞龙的作用下，渣不断进入蛟龙套筒的延伸部，渣在进入蛟 龙套筒的延伸部时受到挤压，少量废水再次从延伸部的透水孔流到废水收集箱， 该废水收集箱的废水出口与废水缓冲箱相连，再次进入下一个循环。粪渣则从 出渣口出来，进入有机肥车间。
将用于清洗的清洗水从清洗水进口抽到清洗水箱，水泵安装在水泵安装支 架上，水泵通过管道与清洗水出口相连，水泵的出口与清洗水管相连，清洗水 管与位于水箱上方的高压水枪相连，将水抽到高压水枪，高压水枪再喷射出来， 用于冲洗滤网，清洗后的水直接从水箱流出，用于下一步处理，避免二次污染。
竖向转轴的上端与电机相连，这样，电机旋转，带动竖向转轴旋转，竖向 转轴旋转带动第一连杆旋转，第一连杆拉动第二连杆，第二连杆带动连接轴左 右移动，连接轴左右移动带动枪杆固定筒左右移动，从而，安装在枪杆固定筒 上的枪杆左右移动喷洗滤网。在竖向转轴转动的同时，竖向转轴上的蜗轮带动 横向转轴旋转，横向转轴旋转，第三连杆跟着旋转，第三连杆旋转带动第四连 杆上下移动，第四连杆拉动转动套筒绕连接轴旋转，从而带动第五连杆上下移 动，第五连杆带动枪杆固定筒上下移动，从而枪杆上下摆动，通过本发明的机 构能实现枪杆的上下、左右摆动，从多个角度自动清洗滤网。不需要人工操作， 自动化程度高。
在上述技术方案中，所述蛟龙套筒(16)的进料口(16c)的前侧板的上端 设有前挡板(5)，所述前挡板(5)伸到下箱体(1)的前侧板外的上方，该前 挡板(5)的两侧与直角梯形板(2)的斜边的下部之间连接有侧挡板(6)，所 述前挡板(5)的上端铰接有盖板(7)，所述盖板(7)的两侧对应侧挡板(6) 设置有侧盖板(71)，所述绞龙套筒(16)的进料口(16c)的后侧板的上端设 有后挡板(13)，所述后挡板(13)和前挡板(5)呈倒八字形分开。在进料口 设置前挡板和后挡板，这样，使得进料口的宽度扩大，使得进料口加高，方便 进料，同时，前挡板的设置可以避免含渣废水冲出。设置侧挡板，避免废水从 侧面流出，设置盖板可以使得整个机箱密封。减小工作时的异味。
在上述方案中：所述左右两侧的直角梯形板(2)的内侧设有倾斜的滤网放 置板(10)，所述废水缓冲箱(8)的前侧板的上端焊接有角钢(11)，所述角钢 (11)的顶点的内侧焊接在废水缓冲箱(8)的前侧板的上端，所述滤网(19) 固定在滤网放置板(10)上，所述滤网(19)的上端伸到角钢(11)位于废水 缓冲箱(8)外的侧板下方，所述滤网(19)的下端连接在后挡板(13)的上端。 设置滤网放置板用于安装滤网，滤网的两侧可以通过螺栓等连接件固定在滤网 放置板上。在废水缓冲箱前侧板的上端焊接角钢，相当于角钢的一块板位于废 水缓冲箱内，另一块板伸到废水缓冲箱外形成导流板，滤网伸到该板的下方， 这样可以保证废水全部流到到滤网上。
在上述技术方案中：所述左右两侧的直角梯形板(2)的斜边的上部之间设 有上盖板(14)，所述上盖板(14)为由顶板和位于顶板两侧的支板组成的n形 盖板，所述上盖板(14)的两支板的下端连接在左右直角梯形板(2)的斜边上， 所述滤网(19)的上部位于上盖板(14)下方。设置上盖板，可以避免废水在 流到滤网上时飞溅。
在上述技术方案中：所述废水缓冲箱(8)内废水进口(9)的前方设有废水 挡板(12)。设置废水挡板，这样可以避免废水进入废水缓冲箱内时产生的冲击 影响废水形废水缓冲箱的流出，使得废水流出不稳定。
在上述技术方案中：所述直角梯形板(2)的直角边之间设有后门板(15)。
在上述技术方案中：所述蛟龙套筒(16)的延伸部(16a)的前后侧壁的上 部分别焊接有水箱连接板(16e)，所述废水收集箱(18)的前后侧壁向上延伸 与该水箱连接板(16e)相连。
在上述技术方案中：所述绞龙套筒(16)的延伸部(16a)的端部的上部焊 接有电机固定架(16f)。这样方便安装电机。
在上述技术方案中：所述滤网(19)的左右两侧设有挡板(19a)。挡板可 以避免废水从滤网的侧边直接流动下箱体内。
在上述技术方案中：所述水泵安装支架(21)的上方设有遮阳板(21a)。 这样有利于保护水泵。
在上述技术方案中：所述箱体(23-16)的左右侧板向下延伸，所述箱体 (23-16)的左右侧板的延伸部的下部向外侧弯折形成安装部(23-16c)，该安 装部(23-16c)上设有螺栓孔，该安装部(23-16c)通过螺栓安装在清洗水箱 (1)的顶板上。
有益效果：本发明的前处理系统设计合理，简单，废水先经过格栅池去除 大杂物，再搅拌状态下，将废水先抽到废水缓冲箱内，再经过废水缓冲箱至上 而下经过滤网后流到螺旋挤压机内，进行挤压，实现渣液分离，渣液分离效果 好，最后进入初沉池，再将极少量的渣进行沉淀，使得后续的水处理过程中浮 渣含量极少。通过水枪摆动装置控制高压水枪上下左右摆动清洗滤网，自动化 程度高，清洗废水直接从下箱体出水口出来进入初沉池中，避免清洗带来的二 次污染。
